 AUM 3 je jednoduchá elegantní automatická umyvadlová baterie s bezdotykovým ovládáním. Teplotu vody lze nastavit pomocí termostatického či směšovacího ventilu, které jsou ukryty pod umyvadlem (popř. v noze umyvadla. Uživatel si již nic nastavovat nemůže. Při vložení rukou pod ramínko (do zóny snímání) se automaticky pustí voda otevřením elektromagnetického ventilu, který zůstává sepnut ještě nastavenou dobu po vyjmutí rukou (doba doběhu). Při trvalém zaclonění ventily po 30 s zavírají vodu. Baterie je vybavená proti přetlačování teplé a studené vody.
Automatická umyvadlová baterie AUM 3 splňuje požadavky norem EU a je určena všude tam, kde je požadován uživatelský komfort při maximální úspoře vody.
Při údržbě doporučujeme používat čistící prostředek LARRIN. |
| | | Typová provedení | | AUM 3 - umyvadlová baterie napájená 12V, 50Hz ze zdroje ZAC | | AUM 3.B - umyvadlová baterie 6V z tužkových baterií | | AUM 3.E - baterie pro beztlakový průtokový nebo zásobníkový ohřívač napájená 12V, 50Hz ze zdroje ZAC | | AUM 3.1 a AUM 3.1B - baterie na 1 vodu (12 V ze zdroje ZAC / 6 V z tužkových baterií) | | AUM 3.2 a AUM 3.2B - baterie na 2 vody (12 V ze zdroje ZAC / 6 V z tužkových baterií) | | AUM 3.TV a AUM 3.TVB - baterie s termostatickým ventilem (12 V ze zdroje ZAC / 6 V z tužkových baterií) |  |
| | | Základní technické údaje | | dosah čidla: | automaticky (jiné nastavení pomocí DO) | | přívod vody: | G 1/2" | | tlak vody: | 0,2 - 0,8 MPa (AUM 3.B) | | | 0,1 - 1,0 MPa (AUM 3) | | | 0,3 MPa (AUM 3.E) | | průměr montážního otvoru: | min. 33 mm | | čas doběhu: | 0 - 4 s (nastavena 1 s) | | el. napájení: | 12 V, 50 Hz (AUM 3) | | | 6 V DC (AUM 3.B) | | příkon: | 10 VA (AUM 3) | | | 6 VA (AUM 3.1, 3.TV,3.E) | | napájecí zdroj: | ZAC 1/20 (max. 2× AUM 3.2; max. 3× AUM 3.1, 3.TV, 3.E) | | | ZAC 1/36L (max. 4× AUM 3.2; max. 6× AUM 3.1, 3.TV, 3.E) | | | ZAC 1/50 (max. 5× AUM 3.2, max. 8× AUM 3.1, 3.TV, 3.E) | | | tužkové baterie AA - 1,5 V (AUM 3.B) - 4 ks (životnost baterií při 100 sepnutích denně - cca 1,5 roku) | | hmotnost: | 2,0 kg | |
| | | Požadavky na stavební připravenost | - Připraven přívod vody - G 1/2" podle obrázku
- Připraven odpad - dle sifonu
- Připraven kabel pro napájení - 12 V, 50 Hz ze zdroje ZAC (neplatí pro AUM 3.B)
- Osazeno umyvadlo podle obrázku
| |
| | | Kompletní dodávka | - výtokové ramínko se snímačem
- elektronika s držákem na zavěšení
- elektromagnetický ventil (AUM 3.2 - 2 ks)
- termostatický ventil se zpětnými klapkami (AUM 3.TV a .TVB)
- směšovací T - kus se zpětnými klapkami (AUM 3.2B)
- rohový ventil s filtrem (AUM 3.2, .TV, .2B a .TVB - 2 ks)
- držák baterií (AUM 3.B)
- tužková baterie 1,5 V (AUM 3.B) - 4 ks
- připojovací hadice
- upevňovací třmen
- šroub M8 s maticí a podložkami
- tuba s tmelem
| |
| | | Na objednávku | - ZAC - zdroj bezpečného napětí 12V, 50Hz
| |

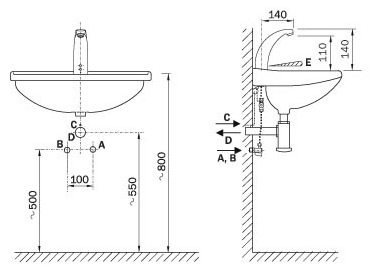

| | | Schéma |
 | | | | A - | STUDENÁ VODA (AUM 3.2, .2B, .TV, .TVB)
MÍCHANÁ VODA (AUM 3.1, .1B, .E)
trubka G 1/2" vnitřní | | D - | ODPAD | | B - | TEPLÁ VODA (AUM 3.2, .2B, .TV, .TVB)
trubka G 1/2" vnitřní | | E - | ZÓNA SNÍMÁNÍ | | C - | EL. PŘÍVOD (AUM 3) kabel CYKY 2Ax1,5 | |
| | | |
| |
| AUM 3.1 - | umyvadlová baterie pro jednu vodu - 12V, 50 Hz | 5 190 Kč |
| AUM 3.1B - | umyvadlová baterie pro jednu vodu na bateriové napájení - 6V (4x1,5) | 6 530 Kč |
| AUM 3.2 - | umyvadlová baterie pro teplou a studenou vodu - 12V, 50 Hz | 5 650 Kč |
| AUM 3.2B - | umyvadlová baterie pro teplou a studenou vodu na bateriové napájení - 6V (4x1,5) | 6 960 Kč |
| AUM 3.TV - | umyvadlová baterie pro teplou a studenou vodu s termostatickým ventilem - 12V, 50Hz | 7 650 Kč |
| AUM 3.TVB - | umyvadlová baterie pro teplou a studenou vodu s termostatickým ventilem - 6V (4x1,5) | 8 880 Kč |
| AUM 3.E - | umyvadlová baterie pro průtokový ohřívač - 12V, 50 Hz | 5 190 Kč |
| |
|
|
|
