AUM 7

páková dvojdřezová baterie

AUM 7 páková dvojdřezová baterie

AUM 7 je automatická baterie s bezdotykovým ovládáním a pákou pro regulaci teploty a průtoku, určená pro dvojdřez. Voda se pustí krátkým zacloněním okénka snímače - přívod vody je ovládán elektromagnetickým ventilem. Opakovaným zacloněním snímače se voda automaticky zastaví. Pokud k zaclonění snímače nedojde, zastaví se voda automaticky po uplynutí nastavené doby (čas otevření).

Nastavením páky je možno snadno seřídit teplotu a průtok vody, dle individuálního požadavku každého uživatele. Při úplném sklopení páky je voda zavřena a senzor nemůže vodu pustit. Ramínko baterie je otočné. Baterie je vybavená proti přetlačování teplé a studené vody.

Automatická dřezová baterie AUM 7 splňuje požadavky norem EU a je určena všude tam, kde je požadován uživatelský komfort při maximální úspoře vody.

Při údržbě doporučujeme používat čistící prostředek LARRIN.

Typová provedení
AUM 7 - umyvadlová baterie napájená 12 V ze zdroje ZAC
AUM 7.B - umyvadlová baterie napájená 6 V z tužkových baterií
b
Základní technické údaje
dosah čidla:automaticky (jiné nastavení pomocí DO)
přívod vody:G 1/2"
tlak vody:0,2 - 0,8 MPa (AUM 7.B)
 0,1 - 1,0 MPa (AUM 7)
průměr montážního otvoru:min. 33 mm
čas otevření:5 - 100 s po 5 s (nastaveno 15 s)
el. napájení:12 V, 50 Hz (AUM 7)
 6 V DC (AUM 7.B)
příkon:10 VA (AUM 7)
napájecí zdroj:ZAC 1/20 (max. 2× AUM 7)
 ZAC 1/36L (max. 4× AUM 7)
 ZAC 1/50 (max. 5× AUM 7)
 tužkové baterie AA - 1,5 V (AUM 7.B) - 4 ks
životnost baterií:při 100 sepnutích denně - cca 1,5 roku
hmotnost:2,5 kg
b
Požadavky na stavební připravenost
  1. Připraven přívod vody - G 1/2"
  2. Připraven odpad - dle sifonu
  3. Připraven kabel pro napájení - 12 V, 50 Hz ze zdroje ZAC (neplatí pro AUM 7.B)
  4. Osazeno umyvadlo nebo dřez
b
Kompletní dodávka
  • páková baterie
  • snímací hlavice
  • elektronika s držákem na zavěšení
  • elektromagnetický ventil - 2 kusy
  • rohové ventily s filtrem - 2 kusy
  • držák baterií (AUM 7.B)
  • tužková baterie 1,5 V (AUM 7.B) - 4 kusy
  • připojovací hadice
  • upevňovací třmen
  • šroub M8 s maticí a podložkami
  • tuba s tmelem
b
Na objednávku
  • ZAC - zdroj bezpečného napětí 12V, 50Hz
b

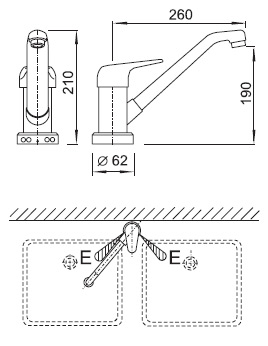

Schéma

Schéma - AUM 7 páková dvojdřezová baterie
b
E -zóna snímání
b
b
Název zbožíCena bez DPH
AUM 7 -
páková dvojdřezová baterie pro teplou a studenou vodu - 12V, 50 Hz
8 970 Kč
AUM 7.B -
páková dvojdřezová baterie pro teplou a studenou vodu na bateriové napájení - 6V (4x1,5)
9 860 Kč
b
Zde si můžete stáhnout k výrobku
pdfAUM 7 katalogový list - ( 128 kB )
pdfAUM 7 montážní návod - ( 170 kB )
pdfAUM 7.B montážní návod - ( 178 kB )
dwgAUM 7 data pro návrháře - ( 39 kB )
