		AUM 10 automatická umyvadlová baterie

AUM 10 je automatická umyvadlová baterie pro teplou a studenou vodu s bezdotykovým ovládáním. Při vložení rukou pod ramínko (do zóny snímání) se automaticky pustí voda otevřením elektromagnetických ventilů, které zůstávají sepnuty ještě nastavenou dobu po vyjmutí rukou (doba doběhu). Při trvalém zaclonění ventily po max. 30 s vodu zavírají.

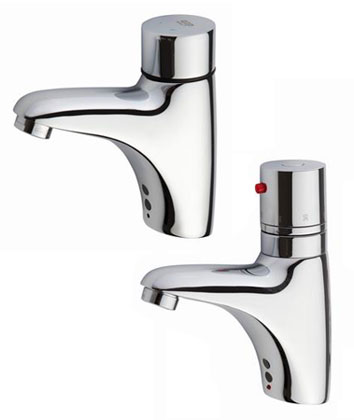

Baterie dodávána ve dvou provedeních - se směšovacím ventilem AUM 10 nebo s termostatickým ventilem AUM 10.TV. Baterie jsou vybavené proti přetlačování teplé a studené vody.

Tyto baterie nejsou vhodné pro leštěná nerezová umyvadla.

Automatické baterie řady AUM splňují požadavky norem EU a jsou určeny všude tam, kde je požadován uživatelský komfort při maximální úspoře vody.

Při údržbě doporučujeme používat čistící prostředek LARRIN.

Typová provedení
AUM 10 - baterie na 2 vody napájená 12 V ze zdroje ZAC
AUM 10.B - baterie na 2 vody napájená 6 V z tužkových baterií
AUM 10.E - baterie pro beztlakový průtokový nebo zásobníkový ohřívač, 12 V
AUM 10.TV - baterie s term. ventilem napájená 12 V ze zdroje ZAC
AUM 10.TVB - baterie s term. ventilem napájená 6 V z tužkových baterií
AUM 10.TVE - baterie s term. ventilem pro beztlakový průtokový nebo zásobníkový ohřívač, 12 V

Základní technické údaje
dosah čidla:	automaticky (jiné nastavení pomocí DO)
přívod vody:	G 1/2"
tlak vody:	0,2-0,8 MPa (AUM 10.B, AUM 10.TVB)
	0,1-1,0 MPa (AUM 10, AUM 10.TV)
	0,2-0,6 MPa bez kolísání a vzduchových bublin - doporučený 0,3 MPa (AUM 10.E, AUM 10.TVE)
průměr montážního otvoru:	min. 33 mm
čas doběhu:	0-4 s (nastavena 1 s)
el. napájení:	12 V, 50 Hz (AUM 10, AUM 10.TV)
	6 V DC (AUM 10.B, AUM 10.TVB)
příkon:	10 VA (AUM 10, AUM 10.TV)
	6 VA (AUM 10.E)
napájecí zdroj:	ZAC 1/20 (max. 2× AUM 10, AUM 10.TV)
	ZAC 1/36L (max. 4× AUM 10, AUM 10.TV)
	ZAC 1/50 (max. 5× AUM 10, AUM 10.TV)
	tužkové baterie AA - 1,5 V (AUM 10.B, AUM 10.TVB) 4 ks
životnost baterií:	při 100 sepnutích denně cca 1,5 roku
hmotnost:	2,7 kg

Požadavky na stavební připravenost
Připraven přívod vody - G 1/2" podle obrázku Připraven odpad - dle sifonu Připraven kabel pro napájení - 12 V, 50 Hz ze zdroje ZAC (neplatí pro bateriové verze) Osazeno umyvadlo nebo dřez

Kompletní dodávka
baterie se směšovacím nebo termost. ventilem elektronika s držákem na zavěšení 2× elektromagnetický ventil (AUM 10.E, .TVE - 1 kus) 2× rohový ventil s filtrem (AUM 10.E, .TVE - 1 kus) T - kus s převlečnou maticí (AUM 10.E, .TVE) držák baterií (AUM 10.B, .TVB) tužková baterie 1,5 V (AUM 10.B, .TVB) - 4 kusy připojovací hadice upevňovací třmen šroub M6 s maticí a podložkami - 2 kusy tuba s tmelem

Schéma
AUM 10

AUM 10.TV

Název zboží

Cena bez DPH

AUM 10 -

automatická umyvadlová baterie pro teplou a studenou vodu se směšovacím ventilem - 12V,50Hz

6 690 Kč

AUM 10.B -

umyvadlová baterie pro teplou a studenou vodu se směšovacím ventilem - 6 V (4 x AA baterie)

8 590 Kč

AUM 10.E -

umyvadlová baterie pro průtokový ohřívač na 2 vody se směšovacím ventilem - 12V,50Hz

6 690 Kč

AUM 10.TV -

umyvadlová baterie pro teplou a studenou vodu s termostatickým ventilem - 12V,50Hz

7 930 Kč

AUM 10.TVB -

umyvadlová baterie pro teplou a studenou vodu s termostatickým ventilem - 6V (4x1,5)

9 390 Kč

AUM 10.TVE -

umyvadlová baterie pro průtokový ohřívač s termostatickým ventilem - 6V (4x1,5)

8 360 Kč

Zde si můžete stáhnout k výrobku
AUM 10, AUM 10.TV katalogový list - ( 131 kB )
AUM 10 montážní návod - ( 170 kB )
AUM 10.B montážní návod - ( 178 kB )
AUM 10 data pro návrháře - ( 49 kB )
AUM 10 TV data pro návrháře - ( 59 kB )
