PZ 05

podlahový žlábek prostorový s odpadem dolů

PZ 05 podlahový žlábek prostorový s odpadem dolů
PZ 05 podlahový žlábek prostorový s odpadem dolů

Nerezový podlahový žlábek pro vnitřní i venkovní použití – odpad směrem dolů d = 50 mm, širší verze žlábku. Provedení s nebo bez stavěcích nohou. Široký výběr designu vrchních roštů, na přání lze i jiný. Dvě typové délky 900 a 1500 mm. Součástí je odpad. Žlab je uvnitř spádovaný.

Tato nabídka slouží jako základní. Běžně vyrábíme žlábky s jinými rozměry, tvary krycích roštů a různým napojením na hydroizolaci (nebo bez napojení), jinak vyvedenými odpady, se zápachovou uzávěrou nebo bez ní - dle požadavků zákazníka tak, aby žlábek přesně zapadl do uvažovaného prostoru.

Při objednání je nutné specifikovat, zda má být odpad na pravé či levé straně při pohledu zepředu. Standardně je rošt leštěný, za stejnou cenu lze mít i pískovaný - matný. Součástí je odpad. Žlábek je uvnitř spádovaný.

Žlábky jsou vyrobeny z nerezové oceli třídy ČSN 17240 (AISI 304). Z jiného materiálu na objednávku (např. AISI 316).

Pro ošetření výrobků z nerezu doporučujeme používat přípravek Würth - konzervace (obj. č. 0893 121 K), čištění (obj. č. 893 121 1).

Vzorník tvarů krycích roštů
VZORNÍK TVARŮ KRYCÍCH ROŠT


PŘÍKLAD PROVEDENÍ NA ZAKÁZKU

Žlaby dodáváme s pěti základními tvary lesklých krycích roštů. Na objednávku je možné dodat rošty matné - pískované balotinou.
b
Základní technické údaje
délky:900 a 1500 mm
odpad:d = 50 mm
průtok:45 l/min
materiál:nerez AISI 304
 (na objednávku AISI 316),
 tl. 1,5 mm (rošt 2 mm)
hmotnost:5 - 10 kg dle typu a délky
b
Požadavky na stavební připravenost
  1. Připraven prostor s rozměry dle technického nákresu pro osazení žlabu
  2. Připraven odtok pro napojení na odpad žlabu d = 50 mm
b
Kompletní dodávka
  • zvolený žlab a krycí rošt
  • odpad včetně zápachové uzávěry
  • háček na vytahování roštu
b

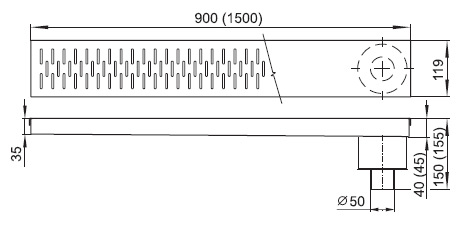

Schéma

Schéma - PZ 05 podlahový žlábek prostorový s odpadem dolů
b
b
Název zbožíCena bez DPH
PZ 05.900.TYP ROŠTU -
podlahový žlábek prostorový s odpadem dolů (rošty ALFA1 nebo 2, BETA 1,2,3)
6 100 Kč
PZ 05.900.SN.TYP ROŠTU -
podlahový žlábek prostorový s odpadem dolů, stavěcí nožky (rošty ALFA1 nebo 2, BETA 1,2,3)
6 450 Kč
PZ 05.1500.TYP ROŠTU -
podlahový žlábek prostorový s odpadem dolů (rošty ALFA1 nebo 2, BETA 1,2,3)
9 400 Kč
PZ 05.1500.SN.TYP ROŠTU -
podlahový žlábek prostorový s odpadem dolů, stavěcí nožky (rošty ALFA1 nebo 2, BETA 1,2,3)
9 750 Kč
b
Zde si můžete stáhnout k výrobku
pdfPZ 05 katalogový list - ( 251 kB )
pdfPZ 05 montážní návod - ( 56 kB )
dwgPZ 05 data pro návrháře - ( 35 kB )
