PZ 014L, PZ 014P

žlab pro vložení kachliček, dlažby - do kouta

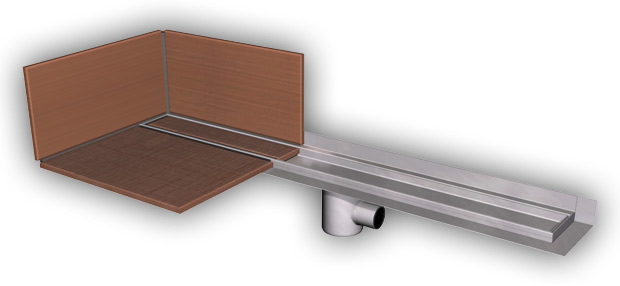

PZ 014L, PZ 014P žlab pro vložení kachliček, dlažby - do kouta

PZ 014L, PZ 014P je žlábek pro vložení kachliček / dlažby - typově vycházející z PZ 011L, PZ 011P. Tyto podlahové žlábky představují moderní trend v odvodnění sprchových koutů, celých koupelen nebo jiných prostor. Jedná se o designově čisté a praktické řešení, které nahrazuje již přežité sprchové vaničky.

Tyto žlaby jsou určeny do koutu ke dvěma svislým stěnám - zadní a jeden boční svislý lem (levý L nebo pravý P), ostatní dva lemy pro hydroizolaci vodorovné. Celková výška žlabku pro kachličky je jen 110 mm. Žlaby mají nerezový odpad d = 40 mm uprostřed, který je pro další napojení otočitelný o 360° Standardně jsou žlaby vyráběné v délkách pro sprchový kout 800 a 900 mm. Na zakázku je možné vyrobit i jiné délky přesně dle projektu. Žlaby mohou být doplňěny o stavěcí nožky pro snazší ustavení žlabu do roviny.

Žlaby jsou vyrobeny z nerezové ocely třídy ČSN 17240 (AISI 304). Z jiného materiálu na objednávku (např. chlóruodolný AISI 316).

Pro ošetření výrobků z nerezu doporučujeme používat přípravek Würth - konzervace (obj. č. 0893 121 K), čištění (obj. č. 893 121 1).

Základní technické údaje
délky:pro 800 a 900 mm sprchový kout
odpad:d = 40 mm
průtok:30 litrů/min
materiál:nerez AISI 304 (na objednávku AISI 316),
 tl. 1,5 mm (rošt 2mm)
hmotnost:5-6 kg dle typu a délky
b
Požadavky na stavební připravenost
  1. Připraven prostor s rozměry dle technického nákresu pro osazení žlabu
  2. Připraven odtok pro napojení na odpad žlabu d = 40 mm
b
Kompletní dodávka
  • zvolený žlab
  • nerezový odpad včetně zápachové uzávěry
b

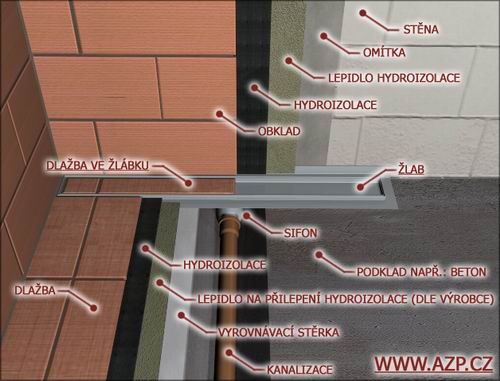

Příklad instalace
Příklad instalace
b

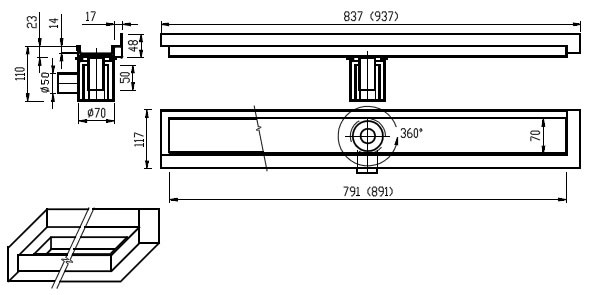

Schéma
PZ 014L (PZ 014P zrcadlově obráceně)
Schéma - PZ 014L, PZ 014P žlab pro vložení kachliček, dlažby - do kouta
b
b
Název zbožíCena bez DPH
PZ 014L.800 -
podlahový žlábek k svislé levé a zadní stěně, 800 mm, pro kachličky
6 080 Kč
PZ 014L.900 -
podlahový žlábek k svislé levé a zadní stěně, 900 mm, pro kachličky
6 340 Kč
PZ 014P.800 -
podlahový žlábek k svislé pravé a zadní stěně, 800 mm, pro kachličky
6 080 Kč
PZ 014P.900 -
podlahový žlábek k svislé pravé a zadní stěně, 900 mm, pro kachličky
6 340 Kč
b
Zde si můžete stáhnout k výrobku
pdfPZ 014L, PZ 014P katalogový list - ( 537 kB )
pdfPZ 014 L,P montážní návod - ( 94 kB )
dwgPZ 014 L data pro návrháře - ( 52 kB )
dwgPZ 014 P data pro návrháře - ( 52 kB )
zipPříklad instalace - ( 265 kB )
