		AUM 4 povrchová baterie

AUM 4 je automatická povrchová baterie nerezovém provedení. Baterie je určená pro upevnění na stěnu bez jakýchkoli stavebních úprav i při náhradě klasické baterie. Při vložení rukou pod výtokové ramínko (do zóny snímání) se automaticky pustí voda otevřením elektromagnetického ventilu, který zůstává sepnut ještě nastavenou dobu po vyjmutí rukou (doba doběhu). Při trvalém zaclonění ventily po 30 s zavírají vodu. Baterie je vybavená proti přetlačování teplé a studené vody.

Automatická baterie AUM 4 svojí konstrukcí a provedením splňuje požadavky norem EU a je určena především do potravinářských provozů. Kryt baterie je vyroben z nerezu ČSN 17240 (AISI 304).

Pro ošetření výrobků z nerezu doporučujeme používat přípravek Würth – konzervace (obj. č. 0893 121 K), čištění (obj. č. 893 121 1). Pro chromované části doporučujeme používat prostředek Larrin.

Typová provedení
AUM 4 - povrchová baterie napájená 12 V ze zdroje ZAC
AUM 4.B - povrchová baterie napájená 6 V z tužkových baterií
AUM 4.1 a AUM 4.1B - baterie na jednu vodu
AUM 4.2 a AUM 4.2B - baterie na dvě vody
AUM 4.TV a AUM 4.TVB - baterie s termostatickým ventilem

Základní technické údaje
dosah čidla:	automaticky (jiné nastavení pomocí DO)
přívod vody:	G 1/2“
tlak vody:	0,2 – 0,8 MPa (AUM 4.B)
	0,1 – 1,0 MPa (AUM 4)
čas doběhu:	0 – 4 s (nastavena 1 s)
el. napájení:	12 V, 50 Hz (AUM 4)
	6 V DC (AUM 4.B)
příkon:	6 VA (AUM 4, AUM 4.TV) 10 VA (AUM 4.2)
napájecí zdroj:	ZAC 1/20 (max. 3 × AUM 4)
	ZAC 1/50 (max. 8 × AUM 4)
	tužkové baterie AA – 1,5 V (AUM 4.B) - 4 ks
životnost baterií:	při 100 sepnutích denně – cca 1,5 roku
hmotnost:	3,0 kg

Požadavky na stavební připravenost
Připraven kabel pro napájení - 12 V, 50 Hz ze zdroje ZAC (neplatí pro AUM 4.B) Montáž povrchové baterie AUM 4 nevyžaduje žádnou speciální přípravu. Konstrukce baterie umožňuje připojení na stávající vývody teplé a studené vody s roztečí od 90 mm do 160 mm.

Kompletní dodávka
montážní rám nerezový plášť výtokové ramínko elektronika elektromagnetický ventil rohový ventil (AUM 4.2, .2B, .TV a .TVB - 2 kusy) směšovací T - kus se zpětnými klapkami (AUM 4.2 a .2B) termostatický ventil se zpětnými klapkami (AUM 4.TV a .TVB) držák baterií (AUM 4.B) tužková baterie 1,5 V (AUM 4.B) - 4 kusy připojovací hadice drobný montážní materiál

Na objednávku
ZAC - zdroj bezpečného napětí 12V, 50Hz

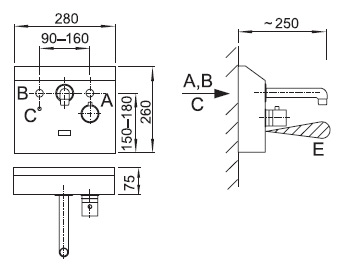

Schéma

A -	STUDENÁ VODA (AUM 4.2, .2B, .TV, .TVB) MÍCHANÁ VODA (AUM 4.1, .1B) trubka G 1/2"
B -	TEPLÁ VODA (AUM 4.2, .2B, .TV, .TVB) trubka G 1/2"
C -	EL. PŘÍVOD (AUM 4.1, .2, .TV) kabel CYKY 2Ax1,5
E -	ZÓNA SNÍMÁNÍ

Název zboží

Cena bez DPH

AUM 4.1 -

baterie pro jednu vodu - 12V, 50 Hz

5 930 Kč

AUM 4.1B -

baterie pro jednu vodu na bateriové napájení - 6V (4x1,5)

7 210 Kč

AUM 4.2 -

baterie pro teplou a studenou vodu - 12V, 50 Hz

5 990 Kč

AUM 4.2B -

baterie pro teplou a studenou vodu na bateriové napájení - 6V (4x1,5)

7 270 Kč

AUM 4.TV -

baterie pro teplou a studenou vodu s termostatickým ventilem - 12V, 50 Hz

8 190 Kč

AUM 4.TVB -

baterie pro teplou a studenou vodu s termostatickým ventilem - 6V (4x1,5)

9 540 Kč

Zde si můžete stáhnout k výrobku
AUM 4 katalogový list - ( 103 kB )
AUM 4.1 montážní návod - ( 213 kB )
AUM 4.1B montážní návod - ( 93 kB )
AUM 4.2 montážní návod - ( 220 kB )
AUM 4.2B montážní návod - ( 97 kB )
AUM 4.TV montážní návod - ( 226 kB )
AUM 4.TVB montážní návod - ( 101 kB )
AUM 4 data pro návrháře - ( 37 kB )
