AUM 6

automatická baterie s průtokovým ohřívačem CLAGE

AUM 6 automatická baterie s průtokovým ohřívačem CLAGE

AUM 6 je automatická umyvadlová baterie s průtokovým ohřívačem a bezdotykovým ovládáním. Při vložení rukou pod ramínko (do zóny snímání) se automaticky pustí voda otevřením elektromagnetického ventilu, který zůstává sepnut ještě nastavenou dobu po vyjmutí rukou (doba doběhu). Při trvalém zaclonění ventil po 30 s zavírají vodu. Předností baterie je rychlý náběh teploty tekoucí vody.

Seřízení teploty vytékající vody se provádí seřizovacím šroubem ohřívače.

Automatická umyvadlová baterie AUM 6 splňuje požadavky norem EU a je určena k použití pro umyvadla např. v šatnách nebo toaletách na úřadech, ve veřejných zařízeních, obchodech a všude tam, kde je požadován uživatelský komfort při maximální úspoře vody.

Tělo baterie je vyrobeno z nerezu ČSN 17240 (AISI 304).

Pro ošetření výrobků z nerezu doporučujeme používat přípravek Würth – konzervace (obj. č. 0893 121 K), čištění (obj. č. 893 121 1). Pro chromované části doporučujeme používat prostředek Larrin.

Základní technické údaje
dosah čidla:automaticky
přívod vody:G 1/2“
tlak vody:0,2 – 0,6 MPa (bez kolísání)
doporučený tlak:0,3 MPa (nastavení ohřívače)
čas doběhu:0 – 4 s (nastavena 1 s)
průtok:2 l/min při ohřevu o 20 °C
maximální výstupní teplota vody:50 °C
doba náběhu do ustáleného stavu:max. 7 s
el. napájení:230 V stř., 50 Hz
příkon:3500 W
jištění přívodu:16 A
hmotnost:3,5 kg
b
Požadavky na stavební připravenost
  1. Připraven přívod vody – G 1/2" podle obrázku
  2. Připraven přívod el. energie – zásuvka 230V, 50 Hz
  3. Umístění zásuvky podle ČSN 33 2000-7-71
  4. Doporučená vzdálenost mezi vývodem vody a zásuvkou 300 – 700 mm
b
Kompletní dodávka
  • průtokový ohřívač
  • výtokové ramínko
  • nerezový kryt
  • krabička s elektronikou a transformátorem
  • elektromagnetický ventil
  • rohový ventil
  • připojovací hadice
  • el. kabel s vidlicí
  • drobný montážní materiál
b

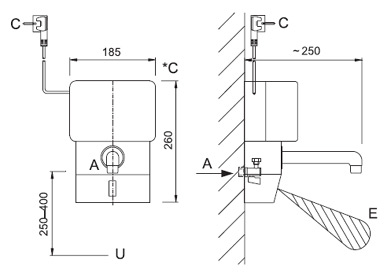

Schéma

Schéma - AUM 6 automatická baterie s průtokovým ohřívačem CLAGE
b
A -STUDENÁ VODA trubka G 1/2"E -ZÓNA SNÍMÁNÍ
C -EL. PŘÍVODU -HORNÍ HRANA UMYVADLA
*C -MOŽNÉ UMÍSTĚNÍ VÝVODU KABELU
b
b
Název zbožíCena bez DPH
AUM 6 -
baterie s průtokovým ohřívačem CLAGE 3,5 kW - 230V, 50 Hz
11 850 Kč
b
Zde si můžete stáhnout k výrobku
pdfAUM 6 katalogový list - ( 85 kB )
pdfAUM 6 montážní návod - ( 256 kB )
dwgAUM 6 data pro návrháře - ( 38 kB )
