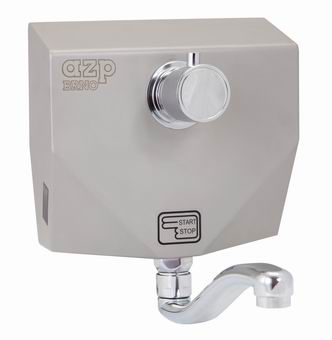

		AUM 8 povrchová baterie

AUM 8 povrchová baterie

AUM 8 je automatická povrchová baterie v nerezovém provedení s otočným ramínkem. Je určená pro upevnění na stěnu bez jakýchkoli stavebních úprav i při náhradě klasické baterie.

Voda se pustí krátkým zacloněním okénka snímače – přívod vody je ovládán elektromagnetickým ventilem. Opakovaným zacloněním snímače se voda automaticky zastaví. Pokud k zaclonění snímače nedojde, zastaví se voda automaticky po uplynutí nastavené doby (čas otevření). Baterie je vybavená proti přetlačování teplé a studené vody.

Ramínko je upevněno bežným 3/4“ závitem, v případě potřeby je lze snadno nahradit jiným ramínkem s požadovanou délkou. Kryt baterie je vyroben z nerezu ČSN 17240 (AISI 304).

Automatická baterie AUM 8 svojí konstrukcí a provedením splňuje požadavky norem EU.

Pro ošetření výrobků z nerezu doporučujeme používat přípravek Würth – konzervace (obj. č. 0893 121 K), čištění (obj. č. 893 121 1). Pro chromované části doporučujeme používat prostředek Larrin.

Typová provedení
AUM 8 - povrchová baterie napájená 12 V ze zdroje ZAC
AUM 8.B - povrchová baterie napájená 6 V z tužkových baterií
AUM 8.1 a AUM 8.1B - baterie na jednu vodu
AUM 8.TV a AUM 8.TVB - baterie s termostatickým ventilem

Základní technické údaje
dosah čidla:	automaticky (jiné nastavení pomocí DO)
přívod vody:	G 1/2“
tlak vody:	0,2 – 0,8 MPa (AUM 8.B)
	0,1 – 1,0 MPa (AUM 8)
doba otevření:	5 ÷ 100 s po 5 s (nastaveno 15 s)
el. napájení:	12 V, 50 Hz (AUM 8)
	6 V DC (AUM 8.B)
příkon:	6 VA (AUM 8, AUM 8.TV) 10 VA (AUM 8.2)
napájecí zdroj:	ZAC 1/20 (max. 3× AUM 8)
	ZAC 1/36L (max. 6× AUM 8)
	ZAC 1/50 (max. 8× AUM 8)
	tužkové baterie AA – 1,5 V (AUM 8.B) – 4 ks
životnost baterií:	při 100 sepnutích denně – cca 1,5 roku
hmotnost:	2,5 kg

Požadavky na stavební připravenost
Připraven kabel pro napájení – 12 V, 50 Hz ze zdroje ZAC (neplatí pro AUM 8.B). Montáž povrchové baterie AUM 8 nevyžaduje žádnou speciální stavební přípravu. Konstrukce bateri umožňuje připojení na stávající vývody teplé a studené vody s roztečí od 90 mm do 160 mm.

Kompletní dodávka
montážní rám nerezový plášť výtokové ramínko elektronika elektromagnetický ventil rohový ventil (AUM 8.TVB a .TVB – 2 kusy) termostatický ventil se zpětnými klapkami (AUM 8.TV a TVB) držák baterií (AUM 8.B) tužková baterie 1,5 V (AUM 8.B) – 4 kusy připojovací hadice drobný montážní materiál

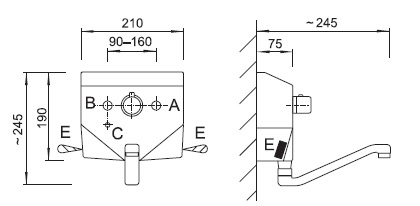

Schéma

Schéma - AUM 8 povrchová baterie

A -	STUDENÁ VODA (AUM 8.TV, .TVB) MÍCHANÁ VODA (AUM 8.1, .1B) trubka G 1/2" vnitřní
B -	TEPLÁ VODA (AUM 8.TV, .TVB) trubka G 1/2" vnitřní
C -	EL. PŘÍVOD (AUM 8) kabel CYKY 2Ax1,5
E -	ZÓNA SNÍMÁNÍ

Název zboží

Cena bez DPH

AUM 8.1 -

baterie pro jednu vodu s otočným ramínkem - 12V, 50 Hz

5 790 Kč

AUM 8.1B -

baterie pro jednu vodu s otočným ramínkem na bateriové napájení - 6V (4x1,5)

7 190 Kč

AUM 8.TV -

baterie pro teplou a studenou vodu s term. ventilem a otočným ramínkem - 12V, 50 Hz

8 120 Kč

AUM 8.TVB -

baterie pro teplou a studenou vodu s term. ventilem a otočným ramínkem - 6V (4x1,5)

9 330 Kč

Zde si můžete stáhnout k výrobku
AUM 8 katalogový list - ( 103 kB )
AUM 8.1 montážní návod - ( 61 kB )
AUM 8.1B montážní návod - ( 54 kB )
AUM 8.TV montážní návod - ( 60 kB )
AUM 8.TVB montážní návod - ( 57 kB )
AUM 8 data pro návrháře - ( 35 kB )
AUM 8 TV data pro návrháře - ( 37 kB )
