AUM 14

nerezová baterie s termostatickým ventilem a horním nebo dolním ramínkem

AUM 14 nerezová baterie s termostatickým ventilem a horním nebo dolním ramínkem

AUM 14 je automatická baterie s termostatickým ventilem a regulací průtoku. Je určená pro upevnění na stěnu bez jakýchkoli stavebních úprav i při náhradě klasické baterie.

Baterie AUM 14.BH má nastavený program UMYVADLO. Při vložení rukou pod výtokové ramínko (do zóny snímání) se automaticky pustí voda otevřením elektromagnetického ventilu, který zůstává sepnut ještě nastavenou dobu po vyjmutí rukou (doba doběhu). Při trvalém zaclonění ventil sám po 30 s zavírá vodu.

Baterie AUM 14.BD má nastavený program START/STOP. Při krátkém zaclonění před zónou snímání se spustí voda otevřením elektromagnetického ventilu, který zůstává sepnut ještě nastavenou dobu (čas otevření) nebo dokud není voda zavřena dalším zacloněním snímače.

Programy UMYVADLO a START/STOP lze přepínat pomocí dálkového ovládání DO.

Baterie AUM 14 je napájená stejnosměrným napětím 6V z baterie CR-P2. Baterie je vybavena proti přetlačování teplé a stu dené vody. Tělo baterie je vyrobeno z nerezu ČSN 17 240 (AISI 304).

Tyto baterie splňují požadavky norem EU a jsou určeny všude tam, kde je požadován uživatelský komfort při maximální úspoře vody.

Typová provedení
AUM 14.BH - s horním ramínkem
AUM 14.BD - s dolním ramínkem
b
Základní technické údaje
dosah čidla:automaticky
přívod vody:G 1/2“
tlak vody:0,2 – 0,8 MPa
čas doběhu:0 – 4 s (nastavena 1 s)
průtok:3,5 l/min
doba otevření:5 – 100 s po 5 s (nastaveno 15 s)
(program START/STOP)
el. napájení:6 V DC
napájecí zdroj:baterie 6V CRP2
životnost baterií:při 100 sepnutích denně – cca 1,5 roku
hmotnost:4,0 kg
b
Požadavky na stavební připravenost
  1. Montáž automatické baterie AUM 14 nevyžaduje žádnou specielní stavební přípravu. Konstrukce baterie umožňuje připojení na stávající vývody teplé a studené vody s roztečí od 90 mm do 160 mm.
  2. Regulace průtoku a výstupu lze vzájemně vyměnit – baterii je tedy možno použít i při přívodu vody vpravo.
  3. Při montáži je nutné použít dodané etážky s filtrem a zpětnými klapkami.
b
Kompletní dodávka
  • baterie s termostatickým ventilem
  • elektronika
  • elektromagnetický ventil
  • lithiová baterie 6V CR-P2
  • etážky s krytkami
  • zpětné klapky – 2 ks
  • horní ramínko (AUM 14.BH)
  • dolní ramínko (AUM 14.BD)
b

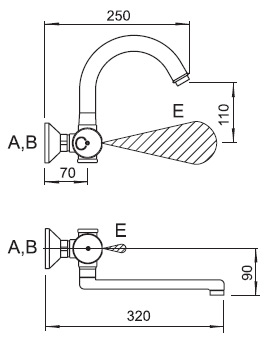

Schéma

Schéma - AUM 14 nerezová baterie s termostatickým ventilem a horním nebo dolním ramínkem
b
A -STUDENÁ VODA trubka G 1/2" vnitřní
B -TEPLÁ VODA trubka G 1/2" vnitřní
C -LITHIOVA BATERIE
E -ZÓNA SNÍMÁNÍ
b
b
Název zbožíCena bez DPH
AUM 14.BD -
nerezová baterie s termostatickým ventilem a dolním ramínkem - 6V (4x1,5)
12 400 Kč
AUM 14.BH -
nerezová baterie s termostatickým ventilem a horním ramínkem - 6V (4x1,5)
12 400 Kč
b
Zde si můžete stáhnout k výrobku
pdfAUM 14 katalogový list - ( 150 kB )
pdfAUM 14.BD montážní návod - ( 63 kB )
pdfAUM 14.BH montážní návod - ( 66 kB )
dwgAUM 14 BD data pro návrháře - ( 44 kB )
dwgAUM 14 BH data pro návrháře - ( 57 kB )
