AUS 1, AUS 1P

sprchová baterie pro tepelně upravenou vodu - senzorová nebo na piezotlačítko

AUS 1, AUS 1P sprchová baterie pro tepelně upravenou vodu - senzorová nebo na piezotlačítko

AUS 1 je automatická sprchová baterie pro tepelně upravenou vodu, jejíž předností je bezdotykové ovládání. Voda se pustí krátkým zacloněním okénka snímače – přívod vody je ovládán elektromagnetickým ventilem. Opakovaným zacloněním snímače se voda zastaví. Pokud k zaclonění snímače nedojde, zastaví se voda automaticky po uplynutí nastavené doby (čas otevření). Teplota vody se nastavuje pomocí termostatického směšovacího ventilu, který není součástí sprchové baterie a musí být instalován v přívodu vody.

AUS 1P je sprchová baterie pro tepelně upravenou vodu, která je ovlávána pomocí odolného piezotlačítka. Uživatel si vodu pouští a zavírá dotekem na tlačítko. Pokud vodu nezastaví, automaticky přestane téct po uplynutí nastavené doby (čas otevření).

Automatické sprchy AUS 1 a AUS 1P jsou zvlášť vhodné pro sprchy ve firmách, bazénech, sportovních areálech apod.

Sprchy jsou vyrobeny z nerezu AISI 304. Pro ošetření výrobků z nerezu doporučujeme používat přípravek Würth – konzervace (obj. č. 0893 121 K), čištění (obj. č. 893 121 1).

Základní technické údaje
dosah čidla:automaticky
přívod vody:G 1/2“
tlak vody:0,1 – 1,0 MPa
čas otevření:5 – 100 s po 5 s (nastaveno 15 s)
el. napájení:12 V, 50 Hz
příkon:6 VA
napájecí zdroj:ZAC 1/20 (max. 3× AUS 1)
 ZAC 1/50 (max. 8× AUS 1)
hmotnost:2,0 kg
b
Požadavky na stavební připravenost
  1. Proveden rozvod vody podle obrázku, včetně osazení termostatického ventilu.
  2. Připravena nika 150 x 150 x 70 mm pro instalační skříňku
  3. Připraven kabel pro napájení 12 V, 50 Hz ze zdroje ZAC
b
Kompletní dodávka
  • instalační skříňka
  • vstupní a výstupní šroubení
  • nerezový kryt se skříňkou elektroniky
  • kulový ventil
  • elektromagnetický ventil
  • upevňovací distanční rámeček
  • krycí montážní plech
  • drobný montážní materiál
b
Na objednávku
  • SP 1 – naklápěcí sprchové ramínko s průtokem 9 l/min
  • SP 2 – antivandal sprchové ramínko s průtokem 7 l/min
  • SP 3 – antivandal naklápěcí sprchové ramínko s průtokem 7 l/min
  • SP 4 – antivandal naklápěcí sprchové ramínko s průtokem 7 l/min
  • SP 5 – antivandal naklápěcí sprchové ramínko s průtokem 12 l/min
  • ZAC - zdroj bezpečného napětí 12V, 50Hz
b

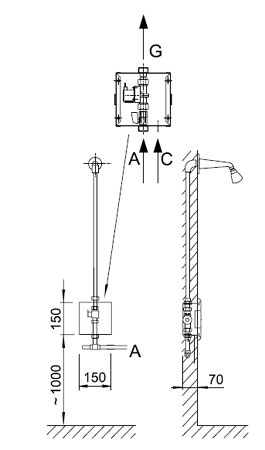

Schéma

Schéma - AUS 1, AUS 1P sprchová baterie pro tepelně upravenou vodu - senzorová nebo na piezotlačítko
b
A -míchabá voda trubka G 1/2" vnitřní
C -el.přívod kabel CYKY 2A x 1,5
E -zóna snímání / tlačítko
G -vývod vody do sprchy
b
b
Název zbožíCena bez DPH
AUS 1 -
autom.sprcha na senzor, pro tepelně upravenou vodu - 12V, 50 Hz
3 530 Kč
AUS 1P -
autom.sprcha na piezotlačítko, pro tepelně upravenou vodu - 12V, 50 Hz
4 550 Kč
b
Zde si můžete stáhnout k výrobku
pdfAUS 1 katalogový list - ( 141 kB )
pdfAUS 1 montážní návod - ( 73 kB )
pdfAUS 1P montážní návod - ( 45 kB )
dwgAUS 1 data pro návrháře - ( 32 kB )
dwgAUS 1 P data pro návrháře - ( 31 kB )
