AUS 2, AUS 2P

sprcha pro teplou a studenou vodu s termostatickým ventilem - senzorová nebo na piezotlačítko

AUS 2, AUS 2P sprcha pro teplou a studenou vodu s termostatickým ventilem - senzorová nebo na piezotlačítko

AUS 2 je automatická sprchová baterie s termostatickým ventilem, jejíž předností je bezdotykové ovládání. Voda se pustí krátkým zacloněním okénka snímače – přívod vody je ovládán elektromagnetickým ventilem. Opakovaným zacloněním snímače se voda zastaví. Pokud k zaclonění snímače nedojde, zastaví se voda automaticky po uplynutí nastavené doby (čas otevření). Teplota vody se nastavuje pomocí termostatického ventilu.

AUS 2P je varianta sprchové baterie ovládané pomocí odolného piezotlačítka. Uživatel si vodu pouští a zavírá dotekem na tlačítko. Pokud vodu nezastaví, automaticky přestane téct po uplynutí nastavené doby (čas otevření).

Sprché baterie AUS 2 a AUS 2P jsou zvlášť vhodné pro sprchy ve firmách, bazénech, sportovních areálech apod.

Sprchy jsou vyrobeny z nerezu AISI 304. Z jiného materiálu na zakázku (např AISI 316) Pro ošetření výrobků z nerezu doporučujeme používat přípravek Würth – konzervace (obj. č. 0893 121 K), čištění (obj. č. 893 121 1).

Základní technické údaje
dosah čidla:automaticky
přívod vody:G 1/2“
tlak vody:0,1 – 1,0 MPa
čas otevření:5 ÷ 100 s po 5 s
 (nastaveno 15 s)
el. napájení:12 V, 50 Hz
příkon:6 VA
napájecí zdroj:ZAC 1/20 (max. 3 x AUS 2, AUS 2P)
 ZAC 1/50 (max. 8 x AUS 2, AUS 2P)
hmotnost:3,5 kg
b
Požadavky na stavební připravenost
  1. Proveden rozvod vody podle obrázku.
  2. Připravena nika 285 x 165 x 70 mm pro instalační skříňku
  3. Připraven kabel pro napájení – 12 V, 50 Hz ze zdroje ZAC
b
Kompletní dodávka
  • instalační skříňka
  • vstupní a výstupní šroubení
  • nerezový kryt se skříňkou elektroniky
  • elektromagnetický ventil
  • termostatický ventil
  • kulový ventil
  • krycí montážní plech
  • připojovací hadice
  • drobný montážní materiál
b
Na objednávku
  • SP 1 – naklápěcí sprchové ramínko s průtokem 9 l/min
  • SP 2 – antivandalové sprchové ramínko s průtokem 7 l/min
  • SP 3 – antivandalové naklápěcí sprchové ramínko - průtok 7 l/min
  • SP 4 – antivandalové naklápěcí sprchové ramínko - průtok 7 l/min
  • SP 5 – antivandalové naklápěcí sprchové ramínko - průtok 12 l/min
  • ZAC - zdroj bezpečného napětí 12V, 50Hz
b

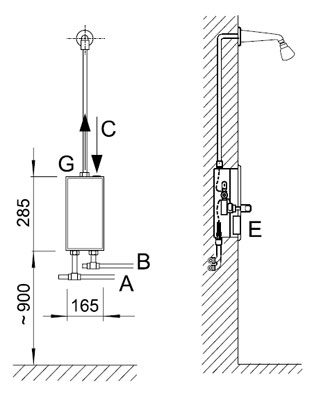

Schéma

Schéma - AUS 2, AUS 2P sprcha pro teplou a studenou vodu s termostatickým ventilem - senzorová nebo na piezotlačítko
b
A -STUDENÁ VODA trubka G 1/2" vnitřníE -ZÓNA SNÍMÁNÍ / TLAČÍTKO
B -TEPLÁ VODA trubka G 1/2" vnitřníG -VÝVOD VODY DO SPRCHY
C -EL. PŘÍVOD kabel CYKY 2Ax1,5
b
b
Název zbožíCena bez DPH
AUS 2 -
autom.sprcha na senzor, s termostatickým ventilem - 12V, 50 Hz
7 290 Kč
AUS 2P -
autom.sprcha na piezotlačítko, s termostatickým ventilem - 12V, 50 Hz
8 550 Kč
b
Zde si můžete stáhnout k výrobku
pdfAUS 2 katalogový list - ( 141 kB )
pdfAUS 2 montážní návod - ( 129 kB )
pdfAUS 2P montážní návod - ( 45 kB )
dwgAUS 2 data pro návrháře - ( 113 kB )
dwgAUS 2P data pro návrháře - ( 26 kB )
