AUS 3, AUS 3P

povrchová sprcha pro teplou a studenou vodu s term. ventilem - senzorová nebo na piezotlačítko

AUS 3, AUS 3P povrchová sprcha pro teplou a studenou vodu s term. ventilem - senzorová nebo na piezotlačítko

AUS 3 je automatická sprchová povrchová baterie s termostatickým ventilem, jejíž předností je bezdotykové ovládání. Voda se pustí krátkým zacloněním okénka snímače – přívod vody je ovládán elektromagnetickým ventilem. Opakovaným zacloněním snímače se voda zastaví. Pokud k zaclonění snímače nedojde, zastaví se voda automaticky po uplynutí nastavené doby (čas otevření). Teplota vody se nastavuje termostatickým ventilem.

AUS 3P je sprchová beterie shodná s AUS 3 s tím, že ovládání probíhá pomocí odolného piezotlačítka. Funkce automatické zastavení po určité době je zachována.

Automatické sprchové baterie AUS 3 a AUS 3P je možno použít při náhradě klasické sprchové baterie s roztečí 100 i 150 mm bez jakýchkoliv stavebních úprav.

Automatická sprcha AUS 3 je zvlášť vhodná pro sprchy ve firmách, bazénech, sportovních areálech apod.

Sprchy jsou vyrobeny z nerezu AISI 304. Z jiného materiálu na zakázku - např. AISI 316.

Pro ošetření výrobků z nerezu doporučujeme používat přípravek Würth – konzervace (obj. č. 0893 121 K), čištění (obj. č. 893 121 1). Pro ošetření chromovaných částí doporučujeme prostředek Larrin.

Typová provedení
AUS 3 - autom.povrchová sprcha na senzor - 12V, 50 Hz
AUS 3.B - autom.povrchová sprcha na senzor - 6V (4x1,5)
AUS 3P - autom.povrchová sprcha na piezoltačítko - 12V, 50 Hz
AUS 3P.B - autom.povrchová sprcha na piezoltačítko - 6V (4x1,5)
b
Základní technické údaje
dosah čidla:automaticky
přívod vody:G 1/2“
tlak vody:0,1 – 1,0 MPa (AUS 3, AUS 3P)
 0,2 – 0,8 MPa (AUS 3.B, AUS 3P.B)
čas otevření:5 ÷ 100 s po 5 s (nastaveno 15 s)
el. napájení:12 V, 50 Hz (AUS 3, AUS 3P)
 6 V (AUS 3.B, AUS 3P.B)
příkon:6 VA (AUS 3, AUS 3P)
napájecí zdroj:ZAC 1/20 (max. 3× AUS 3, AUS 3P)
 ZAC 1/50 (max. 8× AUS 3, AUS 3P)
 tužkové baterie AA – 1,5 V (AUS 3.B, AUS 3P.B) – 4 ks
životnost baterií:při 100 sepnutích denně – cca 1,5 roku
hmotnost:7,5 kg
b
Kompletní dodávka
  • sprchové ramínko SP 3
  • nerezový kryt se skříňkou elektroniky
  • elektromagnetický ventil
  • termostatický ventil
  • rohový ventil s filtrem – 2 ks
  • připojovací hadice
  • držák baterií (AUS 3.B, 3P.B)
  • tužková baterie 1,5 V (AUS 3.B, 3P.B) – 4 ks
  • drobný montážní materiál
b
Požadavky na stavební připravenost
  1. Proveden rozvod vody podle obrázku.
  2. Připraven kabel pro napájení 12 V, 50 Hz ze zdroje ZAC (neplatí pro AUS 3.B a AUS 3P.B).
b
Na objednávku
  • SP 1 – sprchové ramínko s průtokem 9 l/min
  • ZAC - zdroj bezpečného napětí 12V, 50Hz
b

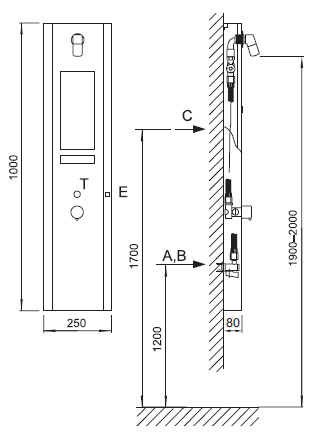

Schéma

Schéma - AUS 3, AUS 3P povrchová sprcha pro teplou a studenou vodu s term. ventilem - senzorová nebo na piezotlačítko
b
A -STUDENÁ VODA trubka G 1/2" vnitřní*E -ZÓNA SNÍMÁNÍ (u AUS 3)
B -TEPLÁ VODA trubka G 1/2" vnitřní*T -OVLÁDACÍ TLAČÍTKO (u AUS 3P)
C -EL. PŘÍVOD kabel CYKY 2Ax1,5
b
b
Název zbožíCena bez DPH
AUS 3 -
autom.povrchová sprcha na senzor, s termost.ventilem a ramínkem SP3 - 12V, 50 Hz
11 260 Kč
AUS 3.B -
autom.povrchová sprcha na senzor, s termost.ventilem a ramínkem SP3 - 6V (4x1,5)
12 780 Kč
AUS 3P -
autom.povrchová sprcha na piezoltačítko, s termost.ventilem a ramínkem SP3 - 12V, 50 Hz
11 970 Kč
AUS 3P.B -
autom.povrchová sprcha na piezotlačítko, s termost.ventilem a ramínkem SP3 - 6V (4x1,5)
12 970 Kč
b
Zde si můžete stáhnout k výrobku
pdfAUS 3 katalogový list - ( 76 kB )
pdfAUS 3 montážní návod - ( 66 kB )
dwgAUS 3 data pro návrháře - ( 38 kB )
dwgAUS 3P data pro návrháře - ( 38 kB )
