AUS 11

sprcha ovládaná piezotlačítkem na tepelně upravenou vodu

AUS 11 sprcha ovládaná piezotlačítkem na tepelně upravenou vodu

AUS 11 je nový typ sprchové armatury určené pro ovládání jedné sprchy. Armatura je určena pro předmíchanou vodu - má jeden přívod vody a vývod do sprchového ramínka. Voda se pouští a zavírá pomocí antivandalového piezotlačítka napojeného na elektroniku a elektromagnetický ventil. Proti poškození je armatura krytá nerezovým antivandalovým krytem.

Systém uchycení je zkonstruován tak, že není možné kryt bez použití nářadí sundat, zároveň však není vidět žádný šroub či vrut. Kryt je možné "dotlačit" až na úroveň stěny i při zazdění montážní krabice do nesprávné hloubky.

Elektronika může fungovat ve dvou režimech:

1) Tlačítko funguje systémem START/STOP - zapnu/vypnu vodu. Pokud by nedošlo k vypnutí vody uživatelem, po správcem nastavitelné době (např 20 sekund) elektronika sama dá pokyn k zastavení vody. Pro další spuštění vody si musí uživatel znovu zmáčknout. Tímto dojde k výrazné úspoře vody, neboť uživatel omezí délku sprchování.

2) Tlačítko funguje systémem START/STOP. Po správcem nastavitelné době (např. 3 minuty) dojde k nucené přestávce, kdy není možné vodu spustit. Během této doby je uživatel přinucen sprchu opustit nebo počkat. Tímto se zamezí zbytečnému sprchování - plýtvání vodou.

Základní technické údaje
přívod vody:G 1/2“
tlak vody:1 - 10 Bar (0,1 – 1,0 MPa)
čas otevření:10 s – 42,5 minuty v režimu 1
 0 s - 42,5 minuty v režimu 2
el. napájení:12 V, 50 Hz
příkon:6 VA
napájecí zdroj:ZAC 1/20 (max. 3× AUS 11)
 ZAC 1/36L (max. 6× AUS 11)
 ZAC 1/50 (max. 8× AUS 11)
hmotnost:2,0 kg
b
Požadavky na stavební připravenost
  1. Proveden rozvod vody podle obrázku
  2. Připravena nika průměr 150 x 75 mm pro instalační skříňku
  3. Připraven kabel pro napájení 12 V, 50 Hz ze zdroje ZAC
b
Kompletní dodávka
  • instalační skříňka
  • vstupní a výstupní šroubení
  • elektromagnetický ventil
  • kulový ventil
  • nerezový kryt s piezotlačítkem
  • elektronika
b
Na objednávku
  • SP 1 – naklápěcí sprchové ramínko s průtokem 9 l/min
  • SP 2 – antivandal sprchové ramínko s průtokem 7 l/min
  • SP 3 – antivandal naklápěcí sprchové ramínko s průtokem 7 l/min
  • SP 4 – antivandal naklápěcí sprchové ramínko s průtokem 9 l/min
  • SP 5 – antivandal naklápěcí sprchové ramínko s průtokem 12 l/min
  • ZAC - zdroj bezpečného napětí 12V, 50Hz
b

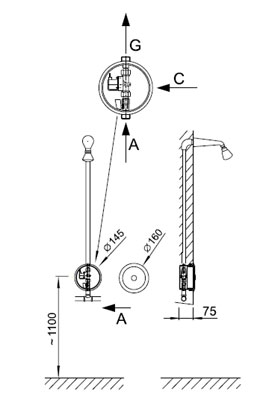

Schéma

Schéma - AUS 11 sprcha ovládaná piezotlačítkem na tepelně upravenou vodu
b
A -přívod vody G 1/2"
C -přívod elektřiny 12 V, 50 Hz ze zdroje ZAC
G -vývod vody do ramínka G 1/2"
b
b
Název zbožíCena bez DPH
AUS 11 -
sprcha ovládaná piezotlačítkem na tepelně upravenou vodu - 12V, 50 Hz
4 110 Kč
b
Zde si můžete stáhnout k výrobku
pdfAUS 11 katalogový list - ( 249 kB )
pdfAUS 11 montážní návod - ( 98 kB )
dwgAUS 11 data pro návrháře - ( 84 kB )
