AUP 5-II

pisoár GOLEM s automatickým splachovačem

AUP 5-II pisoár GOLEM s automatickým splachovačem

AUP 5-II (keramika GOLEM od výrobce Jika - Laufen) je keramický pisoár s automatickým splachovacím zařízením. Elektronika snímá a vyhodnocuje procesy v sifonu, na základě čehož dá pokyn ke spláchnutí. Ke spláchnutí stačí pouze jeden litr vody. Pokud dojde k přiblížení k pisoáru bez jeho následného použití, řídicí elektronika nereaguje. Tím se zabrání zbytečnému splachování při náhodném a krátkodobém vstupu (průchod kolem pisoáru apod.). Po 24 hodinách klidu pisoár automaticky spláchne.

Konstrukční řešení splachovače umožňuje jednoduchou montáž, která sestává z pouhého připojení a zavěšení keramiky na stěnu. Vzhledem k uložení všech prvků v keramice je splachovač chráněn před mechanickým poškozením, a to i úmyslným. Pisoár neobsahuje žádné optické prvky a odstraňuje tedy nevýhody senzorové technologie, jako je zašpinění nebo poškození snímacích diod a jejich zhoršená citlivost na tmavé barvy.

Automatický pisoár AUP 5-II je určen všude tam, kde je požadován uživatelský komfort a vysoká úroveň hygieny při maximální úspoře vody.

Typová provedení
AUP 5-II - automatický pisoár napájený 12 V ze zdroje ZAC
AUP 5.B-II - automatický pisoár napájený 6 V z tužkových baterií
b
Základní technické údaje
přívod vody:G 1/2“
tlak vody:0,2 – 0,8 MPa (AUP 5.B-II)
 0,1 – 1,0 MPa (AUP 5-II)
odpad:d = 50 mm
doba splachování:5 s
el. napájení:12 V, 50 Hz (AUP 5-II)
 6 V DC (AUP 5.B-II)
příkon:6 VA (AUP 5-II)
napájecí zdroj:ZAC 1/20 (max. 3 x AUP 5-II)
 ZAC 1/36L (max. 6 x AUP 5-II)
 ZAC 1/50 (max. 8 x AUP 5-II)
 tužkové baterie AA – 1,5 V
hmotnost:13 kg
b
Požadavky na stavební připravenost
  1. Připraven přívod vody - G 1/2“ podle obrázku
  2. Připraven odpad d = 50 mm
  3. Připraven kabel pro napájení – 12 V, 50 Hz ze zdroje ZAC (neplatí pro AUP 5.B-II)
b
Kompletní dodávka
  • keramický pisoár GOLEM (výrobce Jika)
  • elektronika se snímačem
  • elektromagnetický ventil
  • rohový ventil s filtrem
  • samonasávací sifon
  • připojovací hadice s oplachovou přípojkou
  • instalační šrouby s krytkami – 2 kusy
  • držák baterií (AUP 5.B-II)
  • tužková baterie 1,5 V (AUP 5.B-II) – 4 kusy
b
Na objednávku
b

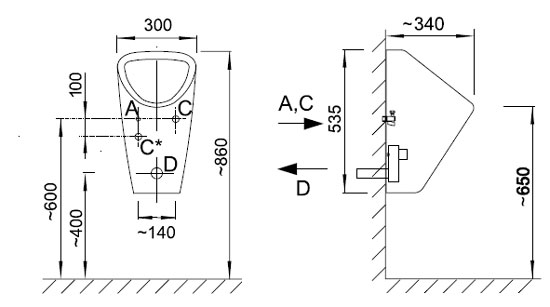

Schéma

Schéma - AUP 5-II pisoár GOLEM s automatickým splachovačem
b
A -přívod vody G 1/2" vnitřní
C -el.přívod CYKY 2A x 1,5
D -odpad (d = 50 mm)
b
b
Název zbožíCena bez DPH
AUP 5.B-II -
pisoár GOLEM s automatickým splachovačem - 6V, (4 x AA baterie)
9 870 Kč
AUP 5-II -
pisoár GOLEM s automatickým splachovačem - 12V, 50 Hz
8 970 Kč
b
Zde si můžete stáhnout k výrobku
pdfAUP 5 katalogový list - ( 135 kB )
pdfAUP 5 montážní návod - ( 95 kB )
pdfAUP 5.B montážní návod - ( 90 kB )
dwgAUP 5 data pro návrháře - ( 44 kB )
