AUP 28

pisoár GOLF s vestavěným automatickým splachovačem

AUP 28 pisoár GOLF s vestavěným automatickým splachovačem

AUP 28 (keramika GOLF od výrobce Ideal Standard) je keramický pisoár s automatickým splachovacím zařízením. Elektronika snímá a vyhodnocuje procesy v sifonu, na základě čehož dá pokyn ke spláchnutí. Ke spláchnutí stačí pouze jeden litr vody. Pokud dojde k přiblížení k pisoáru bez jeho následného použití, řídicí elektronika nereaguje. Tím se zabrání zbytečnému splachování při náhodném a krátkodobém vstupu (průchod kolem pisoáru apod.). Po 24 hodinách klidu pisoár automaticky spláchne.

Konstrukční řešení splachovače umožňuje jednoduchou montáž, která sestává z pouhého připojení a zavěšení keramiky na stěnu. Vzhledem k uložení všech prvků v keramice je splachovač chráněn před mechanickým poškozením, a to i úmyslným. Pisoár neobsahuje žádné optické prvky a odstraňuje tedy nevýhody senzorové technologie, jako je zašpinění nebo poškození snímacích diod a jejich zhoršená citlivost na tmavé barvy.

Automatický pisoár AUP 28 je určen všude tam, kde je požadován uživatelský komfort a vysoká úroveň hygieny při maximální úspoře vody.

Typová provedení
AUP 28 - automatický pisoár napájený 12 V ze zdroje ZAC
AUP 28.B - automatický pisoár napájený 6 V z tužkových baterií
b
Základní technické údaje
přívod vody:G 1/2"
tlak vody:0,2 - 0,8 MPa (AUP 28.B)
 0,1 - 1,0 MPa (AUP 28)
odpad:d = 50 mm
doba splachování:1 - 16 s (nastaveno 5 s)
el. napájení:12 V, 50 Hz (AUP 28)
 6 V DC (AUP 28.B)
příkon:6 VA (AUP 28)
napájecí zdroj:ZAC 1/20 (max. 3 x AUP 28)
 ZAC 1/36L (max. 6 x AUP 28)
 ZAC 1/50 (max. 8 x AUP 28)
 tužkové baterie AA - 1,5 V (AUP 28.B) - 4 kusy
živnost baterií:při 100 spláchnutích denně - cca 1,5 roku
hmotnost:10,5 kg
b
Požadavky na stavební připravenost
  1. Připraven přívod vody - G 1/2" podle obrázku
  2. Připraven odpad d = 50 mm
  3. Připraven kabel pro napájení - 12 V, 50 Hz ze zdroje ZAC (pro AUP 28)
b
Kompletní dodávka
  • keramický pisoár GOLF (Ideal Standard)
  • elektronika se snímačem
  • elektromagnetický ventil
  • rohový ventil s filtrem
  • samonasávací sifon
  • připojovací hadice
  • instalační šrouby s krytkami - 2 kusy
  • držák baterií (u bateriových verzí)
  • tužková baterie 1,5 V - 4 ks (u bateriových verzí)
b
Na objednávku
b

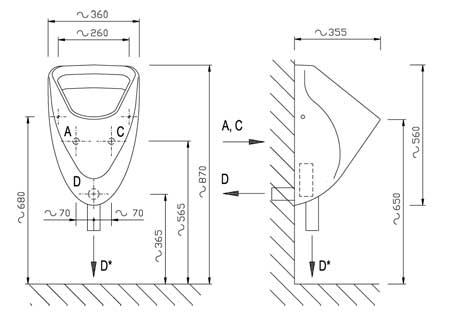

Schéma

Schéma - AUP 28 pisoár GOLF s vestavěným automatickým splachovačem
b
A -PŘÍVOD VODY G1/2" VNITŘNÍ*D -VOLITELNÝ SMĚR ODPADU
C -EL.PŘÍVOD - KABEL CYKY 2Ax1,5E -SNÍMAČ
D -ODPAD (d=50mm)
b
b
Název zbožíCena bez DPH
AUP 28.B -
pisoár GOLF s vestavěným automatickým splachovačem - 6V, (4 x AA baterie)
9 630 Kč
AUP 28 -
pisoár GOLF s vestavěným automatickým splachovačem - 12V, 50 Hz
8 870 Kč
b
Zde si můžete stáhnout k výrobku
pdfAUP 28 montážní návod - ( 95 kB )
pdfAUP 28.B montážní návod - ( 90 kB )
dwgAUP 28 data pro návrháře - ( 78 kB )
