AUP 21

automatický splachovač pisoáru v samonasávacím sifonu

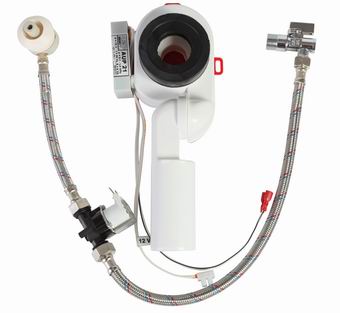

AUP 21 automatický splachovač pisoáru v samonasávacím sifonu

AUP 21 je samostatná kompletní sada pro automatické splachování pisoárů určená pro keramiky pro samonasávací sifon a se zadním oplachem. Elektronika snímá procesy probíhající v sifonu a systém vyhodnocuje změny. Tyto změny jsou vyhodnocovány a následně dojde ke spláchnutí. Elektronika je umístěna přímo na sifonu, není tedy třeba ji složitě umisťovat do pisoáru či na stěnu.

Součástí sady je kompletní připojení vody (přívodní hadice, rohové ventily, elektromagnetický ventil i univerzální přípojka vody s manžetou). Samotná montáž je velmi jednoduchá. Systém se po namontování sám odladí na okolní podmínky a není třeba jej nijak nastavovat.

Systém je díky umístění elektroniky na sifonu chráněn před mechanickým poškozením, a to i umyslným. Systém nereaguje na procházející osoby, zvlnění hladiny, špatně odvětranou kanalizaci a odstraňuje i nedostatky senzorové technologie - horší reakce na tmavé barvy. Elektronika má implementovanou funkci splachování při prostatickém močení. Po 24 hodinách klidu se pisoár automaticky spláchne, čímž zabraňuje vysychání sifonu.

Systém byl oceněn Instalatérskou značkou kvality Cechu topenářů a instalaterů ČR.

Typová provedení
AUP 21 - automatický sifonový splachovač napájený 12 V ze zdroje ZAC
AUP 21.B - automatický sifonový splachovač na 4 tužkové baterie
b
Základní technické údaje
přívod vody:G 1/2“
tlak vody:0,2 – 0,8 MPa (AUP 21.B)
 0,1 – 1,0 MPa (AUP 21)
odpad:d = 50 mm
doba splachování:5 s
el. napájení:12 V, 50 Hz (AUP 21)
 6 V DC (AUP 21.B)
příkon:6 VA (AUP 21)
napájecí zdroj:ZAC 1/20 (max. 3 x AUP 21)
 ZAC 1/36L (max. 6 x AUP 21)
 ZAC 1/50 (max. 8 x AUP 21)
 tužkové baterie AA – 1,5 V (AUP 21.B) – 4 kusy
živnost baterií:při 100 spláchnutích denně – cca 1,5 roku
hmotnost:1 kg
b
Požadavky na stavební připravenost
  1. Připraven přívod vody - G 1/2“
  2. Připraven odpad d = 50 mm
  3. Připraven kabel pro napájení – 12 V, 50 Hz ze zdroje ZAC (neplatí pro AUP 21.B)
  4. Připravena keramika se zadním vstupem vody a zadním odpadem pro samonasávací sifon
b
Příklad použití
Bateriová verze splachovače
v keramice DERBY

AUP 21 + DERBY
12 V verze splachovače
v keramice NOVA

AUP 21 + NOVA
b
Kompletní dodávka
  • elektronika se snímačem
  • elektromagnetický ventil
  • rohový ventil s filtrem
  • samonasávací sifon
  • připojovací hadice
  • držák baterií (AUP 21.B)
  • tužková baterie 1,5 V (AUP 21.B) – 4 kusy
b

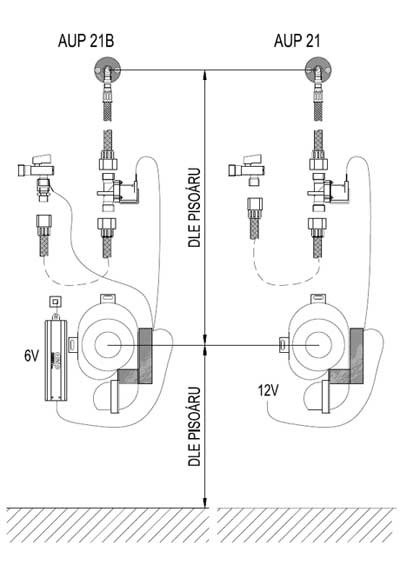

Schéma

Schéma - AUP 21 automatický splachovač pisoáru v samonasávacím sifonu
b
b
Název zbožíCena bez DPH
AUP 21 -
automatický splachovač pisoáru v samonasávacím sifonu - 12 V, 50 Hz
6 250 Kč
AUP 21.B -
automatický splachovač pisoáru v samonasávacím sifonu - 6 V (4 x AA baterie)
7 250 Kč
b
Zde si můžete stáhnout k výrobku
pdfAUP 21 katalogový list - ( 143 kB )
pdfAUP 21 montážní návod - ( 95 kB )
pdfAUP 21.B montážní návod - ( 90 kB )
