AUP 32

pisoár VISIT s poklopem - s automatickým splachovačem

AUP 32 pisoár VISIT s poklopem - s automatickým splachovačem

AUP 32 (keramika VISIT od výrobce Keramag) je keramický pisoár s automatickým splachovacím zařízením a poklopem určený především do koupelen a to jak domácích, tak hotelových. Automatický pisoár AUP 32 je určen pro sociální zařízení, kde je požadován uživatelský komfort a udržování hygieny při maximální úspoře vody.

Elektronika snímá a vyhodnocuje procesy v sifonu, na základě čehož dá pokyn ke spláchnutí. Ke spláchnutí stačí pouze jeden litr vody. Pokud dojde k přiblížení k pisoáru bez jeho následného použití, řídicí elektronika nereaguje. Tím se zabrání zbytečnému splachování při náhodném a krátkodobém vstupu (průchod kolem pisoáru apod.). Po 24 hodinách klidu pisoár automaticky spláchne.

Konstrukční řešení splachovače umožňuje jednoduchou montáž, která sestává z pouhého připojení a zavěšení keramiky na připravenou stěnu. Vzhledem k uložení všech prvků v keramice je splachovač chráněn před mechanickým poškozením, a to i úmyslným. Pisoár neobsahuje žádné optické prvky a odstraňuje tedy nevýhody senzorové technologie, jako je zašpinění nebo poškození snímacích diod a jejich zhoršená citlivost na tmavé barvy.

Do veřejných sociálních zařízení je kvůli poklopu použití pisoáru nevhodné.

Typová provedení
AUP 32 - pisoár Visit s automatickým splachovačem - 12 V, 50 Hz
AUP 32.B - pisoár Visit s automatickým splachovačem - 6 V (4 x AA baterie)
b
Základní technické údaje
přívod vody:G 1/2"
tlak vody:0,1 – 1,0 MPa (AUP 32)
 0,2 – 0,8 MPa (AUP 32.B)
odpad:d = 50 mm
doba splachování:1 – 20 s (nastaveno 5 s)
el. napájení:12 V, 50 Hz (AUP 32)
 6 V (4 x AA baterie)(AUP 32.B)
příkon:6 VA
napájecí zdroj:ZAC 1/20 (max. 3 x AUP 32)
 ZAC 1/36L (max. 6 x AUP 32)
 ZAC 1/50 (max. 8 x AUP 32)
hmotnost:11 kg
b
Požadavky na stavební připravenost
  1. Připraven přívod vody - G 1/2“ podle obrázku
  2. Připraven odpad d = 50 mm
  3. Připraven kabel pro napájení – 12 V, 50 Hz ze zdroje ZAC
b
Kompletní dodávka
  • keramický pisoár VISIT (Keramag)
  • elektronika se snímačem
  • elektromagnetický ventil
  • rohový ventil s filtrem
  • připojovací hadice
  • samonasávací sifon
  • držák tužkových baterií (AUP 32.B)
  • tužkové baterie (AUP 32.B)
b

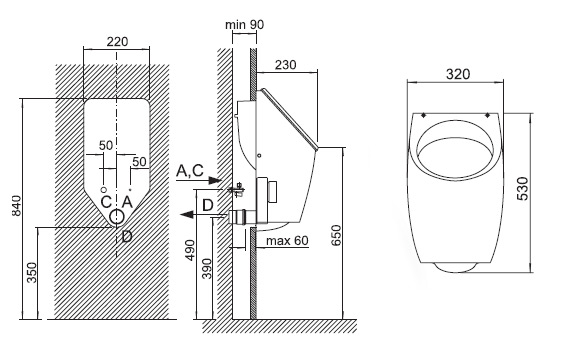

Schéma

Schéma - AUP 32 pisoár VISIT s poklopem - s automatickým splachovačem
b
A -přívod vody trubka G 3/4", G 1" vnitřní
C -elektrický přívod kabel CYKY 2A x 1,5
D -odpad d = 50 mm
b
b
Název zbožíCena bez DPH
AUP 32.B -
pisoár VISIT s poklopem - s automatickým splachovačem 6V, (4 x AA baterie)
22 750 Kč
AUP 32 -
pisoár VISIT s poklopem - s automatickým splachovačem 12 V, 50 Hz
21 750 Kč
b
Zde si můžete stáhnout k výrobku
pdfAUP 32 katalogový list - ( 158 kB )
pdfAUP 32 montážní návod - ( 95 kB )
pdfAUP 32.B montážní návod - ( 90 kB )
dwgAUP 32 data pro návrháře - ( 100 kB )
