AUZ 3

automatický tlakový splachovač klozetu

AUZ 3 automatický tlakový splachovač klozetu

AUZ 3 je automatický tlakový splachovač WC, využívající pro bezdotykové ovládání optoelektronický snímač. Při opuštění prostoru (zóny snímání) dojde k otevření elektromagnetického ventilu a spláchnutí WC.

Snímač nereaguje na procházející osoby a je necitlivý na denní a umělé osvětlení. Při úklidu je možno využít tlačítko pro ruční spláchnutí.

Splachovač AUZ 3 může být použit pro všechny typy klozetových mís. Nejvhodnějším typem je závěsný klozet, osazený na nosné konstrukci KZ 1. Toto řešení vyniká vysokou estetickou úrovní a umožňuje snadný úklid toalety. Konzolu KZ 1 je nutné objednat samostatně.

Automatický splachovač klozetu AUZ 3 je určen pro sociální zařízení, kde je požadováno udržení hygieny při maximální úspoře vody.

Pro ošetření výrobků z nerezu doporučujeme používat přípravek Würth – konzervace (obj. č. 0893 121 K), čištění (obj. č. 893 121 1).

Základní technické údaje
dosah čidla:automaticky
přívod vody:G 3/4“ (1")
tlak vody:0,3 – 1,0 MPa
doba splachování:0 – 20 s (nastaveno 5 s)
el. napájení:12 V, 50 Hz
příkon:6 VA
napájecí zdroj:ZAC 1/20 (max. 3 x AUZ 3)
 ZAC 1/50 (max. 8 x AUZ 3)
hmotnost:1,7 kg
b
Požadavky na stavební připravenost
  1. Připraven přívod vody s průtokem min. 70 l/min – (s filtrem) podle obrázku
  2. Připravena nika 150 x 150 x 100 mm pro instalační skříňku
  3. Připraven kabel pro napájení – 12 V, 50 Hz ze zdroje ZAC
  4. Připraven přívod vody ke klozetu - trubka d = 34 mm
b
Kompletní dodávka
  • instalační skříňka
  • vstupní šroubení
  • výstupní trubka
  • nerezový kryt se skříňkou elektroniky
  • elektromagnetický ventil
  • upevňovací distanční rámeček
  • krycí montážní plech
  • drobný montážní materiál
b
Na objednávku
  • AUZ 01 – nerezový závěsný klozet
  • AUZ 02 – nerezový klozet pro postavení na zem
  • ZAC - zdroj bezpečného napětí 12V, 50Hz
  • KZ 1 – konzola závěsného klozetu
b

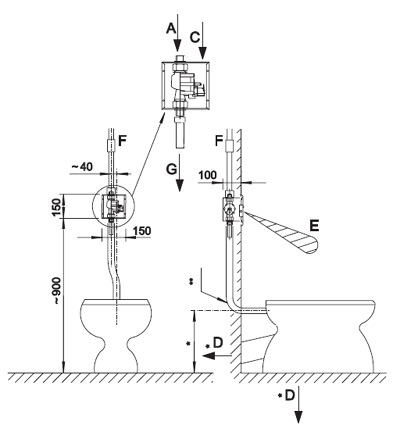

Schéma

Schéma - AUZ 3 automatický tlakový splachovač klozetu
b
A -přívod vody trubka G 3/4", G 1" vnitřníF -filtr
C -el.přívod kabel CYKY 2A x 1,5G -vývod vody do klozetu trubka d = 34 mm
D -odpad* -podle typu klozetu
E -zóna snímání** -oblouk, ne koleno
b
b
Název zbožíCena bez DPH
AUZ 3 -
automatický tlakový splachovač klozetu - 12V, 50 Hz
4 910 Kč
b
Zde si můžete stáhnout k výrobku
pdfAUZ 3 katalogový list - ( 86 kB )
pdfAUZ 3 montážní návod - ( 174 kB )
