| | AUM 022 N a AUM 022 Zmenší nerezové závěsné umyvadlo | | | | | |
|
 AUM 022 je menší nerezové závěsné umyvadlo. Díky své velikosti je vhodné zejména do prostor, kde není mnoho místa a současně je třeba dodržet hygienické požadavky.
Plášť je vyráběn ve dvou typových provedeních: nezakrytované umyvadlo s konzolami (AUM 022N) a zakrytovaná pevnější verze (AUM 022Z). Povrchová úprava je jemným kartáčováním. Na zakázku je možné dodat i pískované - matné.
Umyvadlo je dodáváno buď samostatně jako plášť s otvorem o průměru 29 mm pro stojánkovou baterii nebo jako komplet osazené oblíbenou automatickou senzorovou baterií AUM 3 ve všech provedení - na jednu předmíchanou vodu, dvě vody nebo s termostatickým ventilem. Všechny verze vyrábíme jak v napájení 12 V, 50 Hz (ze zdroje ZAC), tak i v bateriovém napájení 6 V (ze 4 tužkových baterií).
Umyvadla jsou vyrobena z nerezu AISI 304. Pro ošetření výrobků z nerezu doporučujeme používat přípravek Würth – konzervace (obj. č. 0893 121 K), čištění (obj. č. 893 121 1). Pro ošetření chromovaných částí doporučujeme čistící prostředek Larrin.
|
| | | Typová provedení | | AUM 022 N - nezakrytované nerezové umyvadlo s odpadem, bez baterie | | AUM 022 N.1 - autom. nezakrytované nerezové umyvadlo pro jednu vodu - 12 V, 50 Hz | | AUM 022 N.2 - autom. nezakrytované nerezové umyvadlo pro teplou a studenou vodu - 12 V, 50 Hz | | AUM 022 N.TV - autom. nezakrytované nerezové umyvadlo s termostatickým ventilem - 12 V, 50 Hz | | AUM 022 N.1B - autom. nezakrytované nerezové umyvadlo pro jednu vodu - 6 V (4 x 1,5) | | AUM 022 N.2B - autom. nezakrytované nerezové umyvadlo pro teplou a studenou vodu - 6 V (4 x 1,5) | | AUM 022 N.TVB - autom. nezakrytované nerezové umyvadlo s termostatickým ventilem - 6 V (4 x 1,5) | | AUM 022 Z - zakrytované nerezové umyvadlo s odpadem, bez baterie | | AUM 022 Z.1 - autom. zakrytované nerezové umyvadlo pro jednu vodu - 12 V, 50 Hz | | AUM 022 Z.2 - autom.é zakrytované nerezové umyvadlo pro teplou a studenou vodu - 12 V, 50 Hz | | AUM 022 Z.TV - autom.é zakrytované nerezové umyvadlo s termostatickým ventilem - 12 V, 50 Hz | | AUM 022 Z.1B - autom. zakrytované nerezové umyvadlo pro jednu vodu - 6 V (4 x 1,5) | | AUM 022 Z.2B - autom. zakrytované nerezové umyvadlo pro teplou a studenou vodu - 6 V (4 x 1,5) | | AUM 022 Z.TVB - autom. zakrytované nerezové umyvadlo s termostatickým ventilem - 6 V (4 x 1,5) |  |
| | | Základní technické údaje | | dosah čidla: | nastavuje se automaticky | | přívod vody: | G 1/2“ | | odpad: | d = 40 mm | | vnější rozměry: | 400 x 295 x 180 mm AUM 022N | | | 402 x 296 x 142 mm AUM 022Z | | vnitřní rozměry dřezu: | 346 x 248 x 103 mm | | nastavitelný čas doběhu: | 0÷4 s (nastavena 1 s) | | krytí: | IP 55 | | napájecí napětí: | 12 V, 50 Hz (AUM 022 N.1, .2. TV; AUM 022 Z.1, .2, .TV) | | | 6 V - 4 x AA baterie (AUM 022 N.1B, .2B, .TV; AUM 022 Z.1B, .2B, .TVB) | | napájecí zdroj: | ZAC 1/20 - max. 3× AUM 022 N.1, Z.1 N.TV, Z.TV; max. 2x AUM 022 N.2, Z.2) | | | ZAC 1/36L - max. 6× AUM 022 N.1, Z.1 N.TV, Z.TV; max. 4x AUM 022 N.2, Z.2) | | | ZAC 1/50 - max. 8× AUM 022 N.1, Z.1 N.TV, Z.TV; max. 5x AUM 022 N.2, Z.2) | | tlak vody: | 0,1 - 1,0 MPa (u 12 V verzí) | | | 0,2 - 0,8 MPa (u 6 V verzí) | | hmotnost: | 4 kg | |
| | | Požadavky na stavební připravenost | - Přípravený přívod předmíchané popř. teplé a studené vody G 1/2"
- Přiveden napájecí kabel pro 12 V ze zdroje ZAC (jen u 12 V verze)
- Připraven odpad d = 40 mm
| |
| | | Kompletní dodávka | - nerezové umyvadlo s konzolami (AUM 022 N)
- opláštěné nerezové umyvadlo (AUM 022 Z)
- sifon
- drobný montážní připevňovací materiál
- automatická baterie se zvoleným připojením a napájením
| |

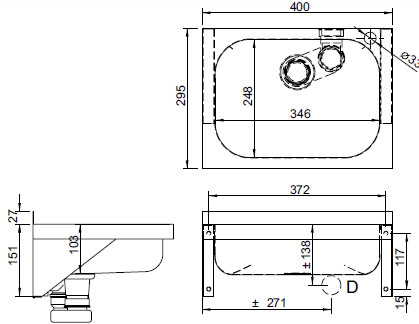

| | | Schéma | AUM 022 N

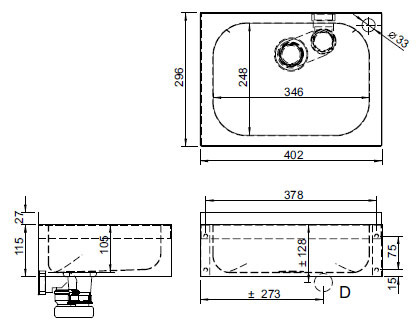

 | | | | | | AUM 022 Z
 | | | | | | |
| |
| AUM 022N - | nezakrytované umyvadlo s odpadem, bez baterie | 3 460 Kč |
| AUM 022N.1 - | aut. nezakrytované umyvadlo pro jednu vodu - 12V, 50 Hz | 7 460 Kč |
| AUM 022N.2 - | aut. nezakrytované umyvadlo pro teplou a studenou vodu - 12V, 50 Hz | 7 760 Kč |
| AUM 022N.TV - | aut. nezakrytované umyvadlo s termostatickým ventilem - 12V, 50 Hz | 10 460 Kč |
| AUM 022N.1B - | aut. nezakrytované umyvadlo pro jednu vodu - 6V (4x 1,5) | 8 460 Kč |
| AUM 022N.2B - | aut. nezakrytované umyvadlo pro teplou a studenou vodu - 6V (4x 1,5) | 8 760 Kč |
| AUM 022N.TVB - | aut. nezakrytované umyvadlo s termostatickým ventilem - 6V (4x 1,5) | 11 460 Kč |
| AUM 022Z - | zakrytované umyvadlo s odpadem, bez baterie | 3 840 Kč |
| AUM 022Z.1 - | aut. zakrytované umyvadlo pro jednu vodu - 12V, 50 Hz | 7 840 Kč |
| AUM 022Z.2 - | aut. zakrytované umyvadlo pro teplou a studenou vodu - 12V, 50 Hz | 8 140 Kč |
| AUM 022Z.TV - | aut. zakrytované umyvadlo s termostatickým ventilem - 12V, 50 Hz | 10 840 Kč |
| AUM 022Z.1B - | aut. zakrytované umyvadlo pro jednu vodu - 6V (4x 1,5) | 8 840 Kč |
| AUM 022Z.2B - | aut. zakrytované umyvadlo pro teplou a studenou vodu - 6V (4x 1,5) | 9 140 Kč |
| AUM 022Z.TVB - | aut. zakrytované umyvadlo s termostatickým ventilem - 6V (4x 1,5) | 11 840 Kč |
| |
|
|
|
AUM 022 N a Z katalogový list - ( 276 kB )
AUM 022 N (všechny verze) data pro návrháře - ( 30 kB )
