AUM 023

nerezové závěsné umyvadlo s kulatým dřezem

AUM 023 nerezové závěsné umyvadlo s kulatým dřezem

AUM 023 je pevné nerezové umyvadlo, které může mimo jiné sloužit i jako odolnější a hygieničtější náhrada běžného keramického umyvadla. Umyvadlo je určeno k zavěšení na stěnu, součástí dodávky je i odpadový sifon. Vnitřní dřez umyvadla je kulatý, což zajišťuje umyvadlu nevšední design a vymyká se běžným "hranatým" umyvadlům.

V základním provedení umyvadlo nemá otvor pro stojánkovou baterii. Lze jej zdarma vystřihnout - nutno uvést v objednávce průměr a umístění otvoru na umyvadle.

Umyvadlo může být doplněno o bezdotykovou umyvadlovou baterii řady AUM 3 s napájením na 12 V ze zdroje či na 6 V z tužkových baterií. Baterie může být v provedení na jednu předmíchanou vodu, na teplou a studenou vodu a nebo s termostatickým ventilem. Po konzultaci lze umyvadlo doplnit jinými automatickými bateriemi z výrobního sortimentu AZP.

Povrchová úprava umyvadla je pololesk. Na zakázku lze dodat i matné - pískované.

Umyvadla jsou vyrobena z nerezu AISI 304. Pro ošetření výrobků z nerezu doporučujeme používat přípravek Würth – konzervace (obj. č. 0893 121 K), čištění (obj. č. 893 121 1). Pro ošetření chromovaných částí (baterie) doporučujeme čistící prostředek Larrin.

Typová provedení
AUM 023 - nerezové umyvadlo s odpadem, bez baterie
Typová provedení s automatickou baterií - napájení 12 V, 50 Hz ze zdroje ZAC :
AUM 023.1 - automatické nerezové umyvadlo pro jednu vodu - 12 V, 50 Hz
AUM 023.2 - automatické nerezové umyvadlo pro teplou a studenou vodu - 12 V, 50 Hz
AUM 023.TV - automatické nerezové umyvadlo s termostatickým ventilem - 12 V, 50 Hz
Typová provedení s automatickou baterií - napájení tužkové baterie - 6 V (4 x 1,5) :
AUM 023.1B - automatické nerezové umyvadlo pro jednu vodu - 6 V (4 x 1,5)
AUM 023.2B - automatické nerezové umyvadlo pro teplou a studenou vodu - 6 V (4 x 1,5)
AUM 023.TVB - automatické nerezové umyvadlo s termostatickým ventilem - 6 V (4 x 1,5)
b
Základní technické údaje
AUM 023
vnější rozměry:400 x 400 x 181 mm
vnitřní rozměr dřezu:d 327 x 122 mm
odpad:d = 40 mm
AUM 023.1, .2, .TV (+ bateriové verze .B)
přívod vody:G 1/2"
tlak vody:0,1 - 1 MPa (12 V, verze), 0,2 - 0,8 MPa (6 V verze)
el. napájení:12 V, 50 Hz (AUM 023.1, 023.2, 023.TV)
 6 V - 4× AA baterie (AUM 023.1B, 023.2B, 023.TVB)
příkon u 12 V, verze:6 VA, (10 VA u AUM 023.2)
napájecí zdroj pro 12 V:ZAC 1/20 - max. 3× AUM 023.1, 023.TV, max. 2x AUM 023.2
 ZAC 1/36L - max. 6× AUM 023.1, 023.TV, max. 4x AUM 023.2
 ZAC 1/50 - max. 8× AUM 023.1, 023.TV, max. 5x AUM 023.2
b
Požadavky na stavební připravenost
  1. Připraven odpad d = 40 mm dle schematu
  2. U verzí s automatickou baterií připraveny přívody vody G 1/2"
  3. Přiveden napájecí kabel pro 12 V ze zdroje ZAC (jen u 12 V verze)
b
Kompletní dodávka
  • nerezové umyvadlo
  • drobný montážní upevňovací materiál
  • sifon
Verze a automatickou baterií
  • automatická baterie dle zvoleného napájení a regulace v
  • vodoinstalační připojovací materiál
b

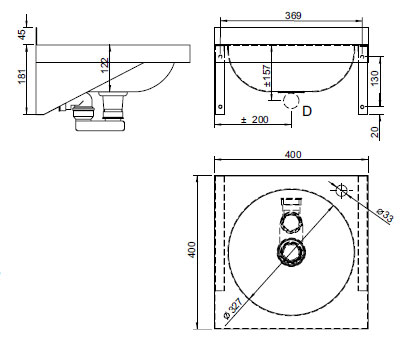

Schéma

Schéma - AUM 023 nerezové závěsné umyvadlo s kulatým dřezem
b
D -odpad d = 40 mm
b
b
Název zbožíCena bez DPH
AUM 023 -
nerezové umyvadlo s odpadem, bez baterie
4 160 Kč
AUM 023.1 -
automatické nerezové umyvadlo pro jednu vodu - 12 V, 50 Hz
8 160 Kč
AUM 023.2 -
automatické nerezové umyvadlo pro teplou a studenou vodu - 12 V, 50 Hz
8 460 Kč
AUM 023.TV -
automatické nerezové umyvadlo s termostatickým ventilem - 12 V, 50 Hz
11 160 Kč
AUM 023.1B -
automatické nerezové umyvadlo pro jednu vodu - 6 V (4 x 1,5)
9 160 Kč
AUM 023.2B -
automatické nerezové umyvadlo pro teplou a studenou vodu - 6 V (4 x 1,5)
9 460 Kč
AUM 023.TVB -
automatické nerezové umyvadlo s termostatickým ventilem - 6 V (4 x 1,5)
12 160 Kč
b
Zde si můžete stáhnout k výrobku
pdfAUM 023 katalogový list - ( 212 kB )
pdfAUM 023 montážní návod - ( 53 kB )
pdfAUM 023 B montážní návod - ( 49 kB )
pdfAUM 023 plášť montážní návod - ( 34 kB )
dwgAUM 023 data pro návrháře - ( 28 kB )
