AUM 03

závěsné umyvadlo velké

AUM 03 závěsné umyvadlo velké

AUM 03 je automatické nerezové umyvadlo, určené pro upevnění na stěnu. Umyvadlo není osazeno klasickou senzorovou baterií, ale je k němu navařeno nerezové výtokové ramínko s bezdotykovým ovládáním. Tím se stává umyvadlo velmi odolným proti poškození. Optoelektronický snímač reaguje na ruce pod ramínkem – po vložení rukou do zóny snímání se automaticky pustí voda otevřením elektromagnetického ventilu, který zůstává sepnut ještě nastavenou dobu po jejich vyjmutí (doba doběhu). Umyvadlo je vybaveno proti přetlačování teplé vody.

Umyvadlo dodáváme také jen jako plášť bez ramínka. Při objednávce je nutné specifikovat, zda bude použita nástěnná baterie (bez otvoru v umyvadle) nebo stojánková (průměr otvoru v umyvadle). Součástí dodávky je odpad a drobný montážní materiál.

Nerezové umyvadlo AUM 03 svou konstrukcí a provedením splňuje požadavky norem EU. Je určeno do potravinářských provozů, ale i všude tam, kde je požadováno zvýšení hygienické úrovně při maximální úspoře vody.

Umyvadla jsou vyrobena z nerezu AISI 304. Pro ošetření výrobků z nerezu doporučujeme používat přípravek Würth – konzervace (obj. č. 0893 121 K), čištění (obj. č. 893 121 1).

Typová provedení
AUM 03 - plášť s odpadem bez ramínka
Typová provedení (12 V) :
AUM 03.1 - umyvadlo na jednu vodu
AUM 03.2 - umyvadlo na dvě vody
AUM 03.TV - umyvadlo s termostatickým ventilem
Typová provedení (6 V) :
AUM 03.1B - umyvadlo na jednu vodu
AUM 03.2B - umyvadlo na dvě vody
AUM 03.TVB - umyvadlo s termostatickým ventilem
b
Základní technické údaje
dosah čidla:automaticky
přívod vody:G 1/2“
tlak vody:0,1 – 1,0 MPa
odpad:d = 40 mm
vnitřní rozměr dřezu:520 × 320 × 100 mm
krytí:IP 55
nastavitelný čas doběhu:0 – 4 s (nastavena 1 s)
el. napájení:12 V, 50 Hz, pro bateriové verze 6 V DC (4 x AA baterie)
příkon:6 VA
napájecí zdroj:ZAC 1/20 (max. 3 × AUM 03)
 ZAC 1/50 (max. 8 × AUM 03)
hmotnost:9 kg
b
Požadavky na stavební připravenost
  1. Připraven přívod vody podle obrázku
  2. Připraven odpad d = 40 mm
  3. Připraven kabel pro napájení 12 V,50 Hz ze zdroje ZAC, CYKY 2A × 1,5
b
Kompletní dodávka
  • dřez s opláštěním a ramínkem
  • elektronika se snímací hlavicí
  • elektromagnetický ventil
  • rohový ventil s filtrem (AUM 03.2, .TV – 2 ks)
  • směšovací T kus (AUM 03.2)
  • termostatický ventil (AUM 03.TV)
  • odpadový sifon
  • připojovací hadice
  • drobný montážní materiál
  • kulový ventil (AUM 03.TV)
b

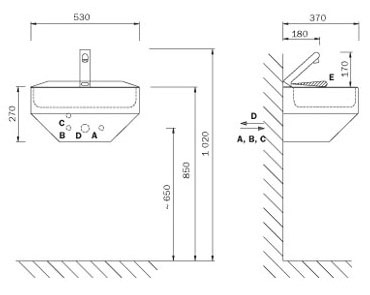

Schéma

Schéma - AUM 03 závěsné umyvadlo velké
b
A -STUDENÁ VODA (AUM 03.2, .TV)
MÍCHANÁ VODA (AUM 03.1)
trubka G 1/2" vnitřní
D -ODPAD
B -TEPLÁ VODA (AUM 03.2, .TV)
trubka G 1/2" vnitřní
E -ZÓNA SNÍMÁNÍ´
C -EL. PŘÍVOD
b
b
Název zbožíCena bez DPH
AUM 03 -
plášť s odpadem, bez baterie
4 790 Kč
AUM 03.1 -
závěsné umyvadlo velké pro jednu vodu - 12V, 50 Hz
8 680 Kč
AUM 03.1B -
závěsné umyvadlo velké pro jednu vodu - 6V (4x1,5)
9 680 Kč
AUM 03.2 -
závěsné umyvadlo velké pro teplou a studenou vodu - 12V, 50 Hz
8 970 Kč
AUM 03.2B -
závěsné umyvadlo velké pro teplou a studenou vodu - 6V (4x1,5)
9 970 Kč
AUM 03.TV -
závěsné umyvadlo velké s termostatickým ventilem - 12V, 50 Hz
10 640 Kč
AUM 03.TVB -
závěsné umyvadlo velké s termostatickým ventilem - 6V (4x1,5)
11 640 Kč
AUM 03.E -
závěsné umyvadlo velké s průtokovým ohřívačem - 230 V, 50 Hz
16 350 Kč
b
Zde si můžete stáhnout k výrobku
pdfAUM 03 katalogový list - ( 198 kB )
pdfAUM 03.1 montážní návod - ( 67 kB )
pdfAUM 03.1B montážní návod - ( 55 kB )
pdfAUM 03.2 montážní návod - ( 67 kB )
pdfAUM 03.2B montážní návod - ( 56 kB )
pdfAUM 03.E montážní návod - ( 77 kB )
pdfAUM 03.TV montážní návod - ( 68 kB )
pdfAUM 03.TVB montážní návod - ( 57 kB )
dwgAUM 03.1 data pro návrháře - ( 80 kB )
dwgAUM 03.1B data pro návrháře - ( 80 kB )
dwgAUM 03.2 data pro návrháře - ( 80 kB )
dwgAUM 03.2B data pro návrháře - ( 80 kB )
dwgAUM 03.TV data pro návrháře - ( 80 kB )
dwgAUM 03.TVB data pro návrháře - ( 80 kB )
