AUM 04

závěsný dřez

AUM 04 závěsný dřez

AUM 04 je automatické nerezové umyvadlo, určené pro upevnění na stěnu. Umyvadlo se vyznačuje jednoduchou montáží a značnou odolností. Výtokové ramínko s bezdotykovým ovládáním zajišťuje vysokou úroveň hygieny. Po vložení rukou do zóny snímání se automaticky pustí voda otevřením elektromagnetického ventilu, který zůstává sepnut ještě nastavenou dobu po jejich vyjmutí (doba doběhu). Umyvadlo je vybaveno proti přetlačování teplé vody.

Umyvadlo dodáváme také jako samostatný plášť bez baterie. Při objednávce je nutné vyjasnit, zda bude použita nástěnná baterie (bez otvoru v umyvadle) nebo stojánková (průměr otvoru do umyvadla). Součástí dodávky je odpad a drobný montážní materiál.

Umyvadla jsou vyrobena z nerezu AISI 304. Pro ošetření výrobků z nerezu doporučujeme používat přípravek Würth – konzervace (obj. č. 0893 121 K), čištění (obj. č. 893 121 1). Pro ošetření chromovaných částí doporučujeme čistící prostředek Larrin. Nerezové umyvadlo AUM 04 svou konstrukcí a provedením splňuje požadavky norem EU. Je určeno do potravinářských provozů, ale i všude tam, kde je požadováno zvýšení hygienické úrovně při maximální úspoře vody.

Typová provedení
AUM 04 - plášť s odpadem bez baterie
Typová provedení (12 V) :
AUM 04.1 - dřez s aut. baterií na jednu vodu
AUM 04.2 - drez s aut. baterií na dvě vody
AUM 04.TV - dřez s aut. baterií s termostatickým ventilem
AUM 04.E - drez s baterií s průtokovým elektrickým ohřívačem (230 V)
Typová provedení (6 V) :
AUM 04.1B - dřez s baterií na jednu vodu
AUM 04.2B - dřez s baterií na dvě vody
AUM 04.TVB - dřez s baterií s termostatickým ventilem
b
Základní technické údaje
dosah čidla:automaticky
přívod vody:G 1/2“
odpad:d = 40 mm
vnitřní rozměr dřezu:360 × 390 × 160 mm
nastavitelný čas doběhu:0 – 4 s (nastavena 1 s)
AUM 04.1, .2, .TV
tlak vody:0,1 – 1,0 MPa
el. napájení:12 V, 50 Hz, pro bateriové verze 6 V DC (4 x AA baterie)
příkon:6 VA
 10 VA (AUM 04.2)
napájecí zdroj:ZAC 1/20 (max. 3 × AUM 04.1, .TV; max. 2 × AUM 04.2)
 ZAC 1/50 (max. 8 × AUM 04.1, .TV; max. 5 × AUM 04.2)
krytí:IP 55
hmotnost:14 kg
AUM 04.E
tlak vody:0,2 – 0,6 MPa
doporučený tlak:0,3 MPa (bez kolísání a vzduch. bublin)
el. napájení:230 V, 50 Hz
příkon:3 500 W
krytí:IP 54
hmotnost:15,5 kg
b
Požadavky na stavební připravenost
  1. Připraven přívod vody podle obrázku
  2. Připraven odpad 50 nebo 40 mm
  3. Připraven kabel pro napájení 12 V, 50 Hz ze zdroje ZAC (kromě AUM 04.E),CYKY 2A × 1,5
  4. Pro AUM 04.E přiveden napájecí kabel CYKY 3C 1,5 ÷ 2,5
b
Kompletní dodávka
  • dřez s opláštěním
  • výtokové ramínko s elektronikou
  • elektromagnetický ventil (AUM 04.2 – 2 ks)
  • rohový ventil s filtrem (AUM 04.2, .TV – 2 ks)
  • kulový ventil (AUM 04.TV)
  • termostatický ventil (AUM 04.TV)
  • průtokový ohřívač (AUM 04.E)
  • zdroj ZAC E – 12 V, 50 Hz (AUM 04.E)
  • odpadový sifon 50 vč. redukce na 40 mm
  • připojovací hadice
  • drobný montážní materiál
b

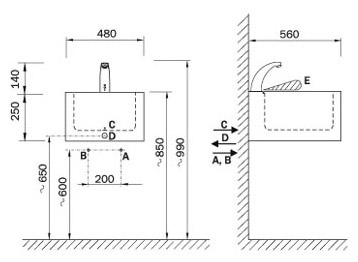

Schéma

Schéma - AUM 04 závěsný dřez
b
A -STUDENÁ VODA (AUM 04.2, .TV, .TVE)
MÍCHANÁ VODA (AUM 04.1)
trubka G 1/2" vnitřní
D -ODPAD
B -TEPLÁ VODA (AUM 04.2, .TV, .E)
trubka G 1/2" vnitřní
E -ZÓNA SNÍMÁNÍ
C -EL. PŘÍVOD
b
b
Název zbožíCena bez DPH
AUM 04 -
plášť s odpadem, bez baterie
8 380 Kč
AUM 04.1 -
závěsný dřez pro jednu vodu - 12V, 50 Hz
12 770 Kč
AUM 04.1B -
závěsný dřez pro jednu vodu - 6V (4x1,5)
13 770 Kč
AUM 04.2 -
závěsný dřez pro teplou a studenou vodu - 12V, 50 Hz
12 970 Kč
AUM 04.2B -
závěsný dřez pro teplou a studenou vodu - 6V (4x1,5)
13 970 Kč
AUM 04.E -
závěsný dřez s průtokovým ohřívačem - 230V, 50 Hz
18 250 Kč
AUM 04.TV -
závěsný dřez s termostatickým ventilem - 12V, 50 Hz
15 400 Kč
AUM 04.TVB -
závěsný dřez s termostatickým ventilem - 6V (4x1,5)
16 400 Kč
b
Zde si můžete stáhnout k výrobku
pdfAUM 04 katalogový list - ( 265 kB )
pdfAUM 04.1B montážní návod - ( 95 kB )
pdfAUM 04.2B montážní návod - ( 96 kB )
pdfAUM 04.E montážní návod - ( 247 kB )
pdfAUM 04.TV montážní návod - ( 150 kB )
pdfAUM 04.TVB montážní návod - ( 89 kB )
dwgAUM 04.1 data pro návrháře - ( 52 kB )
dwgAUM 04.1B data pro návrháře - ( 52 kB )
dwgAUM 04.2 data pro návrháře - ( 52 kB )
dwgAUM 04.2B data pro návrháře - ( 52 kB )
dwgAUM 04.E data pro návrháře - ( 52 kB )
dwgAUM 04.TV data pro návrháře - ( 52 kB )
dwgAUM 04.TVB data pro návrháře - ( 52 kB )
