AUM 06

stojanové umyvadlo střední

AUM 06 stojanové umyvadlo střední

AUM 06 je automatické nerezové umyvadlo na stojanu určené pro instalaci do prostoru. Umyvadlo je vybaveno nerezovými zády a výtokovým ramínkem s bezdotykovým ovládáním. Optoelektronický snímač reaguje na ruce pod výtokovým ramínkem – po vložení rukou do zóny snímání se automaticky pustí voda otevřením elektromagnetického ventilu, který zůstává sepnut ještě nastavenou dobu po jejich vyjmutí (doba doběhu).

Základní provedení je možno osadit konzolami:
KR 06 – se zásobníky papírových ručníků a odpadkovým košem
KH 06 – s hadicí pro umývání podlah
KS 06 – pro sanitační nádobku na nože

Teplota vytékající vody pro hadici může být nastavována termostatickým nebo směšovacím ventilem (v případě připojení na jednu vodu není možnost teplotu regulovat). Umyvadlo je vybaveno proti přetlačování teplé vody.

Umyvadlo dodáváme také jako samostatný plášť bez baterie. Při objednávce je nutné vyjasnit velikost otvoru pro stojánkovou baterii. Součástí dodávky je odpad a drobný montážní materiál.

Nerezové umyvadlo AUM 06 svou konstrukcí a provedením splňuje požadavky norem EU. Je určeno do potravinářských provozů, ale i všude tam, kde je požadováno zvýšení hygienické úrovně při maximální úspoře vody.

Umyvadla jsou vyrobena z nerezu AISI 304. Pro ošetření výrobků z nerezu doporučujeme používat přípravek Würth – konzervace (obj. č. 0893 121 K), čištění (obj. č. 893 121 1). Pro ošetření chromovaných částí doporučujeme čistící prostředek Larrin.

Typová provedení
AUM 06 - plášť s odpadem bez ramínka
Typová provedení (12 V) :
AUM 06.1 - umyvadlo na jednu vodu
AUM 06.2 - umyvadlo na dvě vody
AUM 06.TV - umyvadlo s termostatickým ventilem
AUM 06.E - umyvadlo s průtokovým elektrickým ohřívačem (230 V)
Typová provedení (6 V) :
AUM 06.1B - umyvadlo na jednu vodu
AUM 06.2B - umyvadlo na dvě vody
AUM 06.TVB - umyvadlo s termostatickým ventilem
b
Základní technické údaje
dosah čidla:automaticky
přívod vody:G 1/2“
odpad:370 × 240 × 150 mm
nastavitelný čas doběhu:0 – 4 s (nastavena 1 s)
AUM 06.1, .2, .TV
tlak vody:0,1 – 1,0 MPa
el. napájení:12 V, 50 Hz, pro bateriové verze 6 V DC (4 x AA baterie)
příkon:6 VA
 10 VA (AUM 06.2)
napájecí zdroj:ZAC 1/20 (max. 3 × AUM 06.1, .TV; max. 2 × AUM 06.2)
 ZAC 1/36L (max. 6 × AUM 06.1, .TV; max. 4 × AUM 06.2)
 ZAC 1/50 (max. 8 × AUM 06.1, .TV; max. 5 × AUM 06.2)
krytí:IP 55
hmotnost:20 kg
AUM 06.E
tlak vody:0,2 – 0,6 MPa
doporučený tlak:0,3 MPa (bez kolísání a vzduch. bublin)
el. napájení:230 V, 50 Hz
příkon:3 500 W
krytí:IP 54
hmotnost:21,5 kg
b
Požadavky na stavební připravenost
  1. Připraven přívod vody podle obrázku
  2. Připraven odpad d = 40 mm
  3. Připraven kabel pro napájení 12 V, 50 Hz ze zdroje ZAC (kromě AUM 06.E), CYKY 2A × 1,5
  4. Pro AUM 06.E přiveden napájecí kabel CYKY 3C × 1,5 ÷ 2,5
b
Kompletní dodávka
  • dřez se stojanem
  • výtokové ramínko s elektronikou
  • elektromagnetický ventil (AUM 06.2 – 2 ks)
  • rohový ventil s fi ltrem (AUM 06.2, .TV – 2 ks)
  • kulový ventil (AUM 06.TV)
  • termostatický ventil (AUM 06.TV)
  • průtokový ohřívač (AUM 06.E)
  • zdroj ZAC E – 12 V, 50 Hz (AUM 06.E)
  • odpadový sifon
  • připojovací hadice
  • drobný montážní materiál
b
Na objednávku
    KR 06 – konzola se zásobníkem ručníků a odpadkovým košem
      KH 06 – konzola s hadicí
        KS 06 – konzola pro sanitační nádobku ST 01
        • * Na objednávku lze provést přívod i odpad vody zezadu
        b

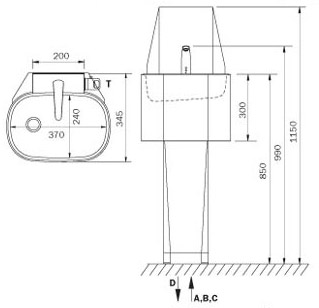

        Schéma

        Schéma - AUM 06 stojanové umyvadlo střední
        b
        A -STUDENÁ VODA (AUM 06.2, .TV, .E)
        MÍCHANÁ VODA (AUM 06.1)
        trubka G 1/2" vnitřní
        D -ODPAD
        B -TEPLÁ VODA (AUM 06.2, .TV, .E)
        trubka G 1/2" vnitřní
        E -ZÓNA SNÍMÁNÍ
        C -EL. PŘÍVOD
        b
        b
        Název zbožíCena bez DPH
        AUM 06 -
        plášť s odpadem, bez baterie
        8 980 Kč
        AUM 06.1 -
        stojanové umyvadlo střední pro jednu vodu (12 V, 50 Hz)
        12 870 Kč
        AUM 06.1B -
        stojanové umyvadlo střední pro jednu vodu - 6V (4x1,5)
        13 870 Kč
        AUM 06.2 -
        stojanové umyvadlo střední pro teplou a studenou vodu - 12V, 50 Hz
        13 370 Kč
        AUM 06.2B -
        stojanové umyvadlo střední pro teplou a studenou vodu - 6V (4x1,5)
        14 370 Kč
        AUM 06.E -
        stojanové umyvadlo střední s průtokovým ohřívačem - 230V, 50 Hz
        19 100 Kč
        AUM 06.TV -
        stojanové umyvadlo střední s termostatickým ventilem - 12V, 50 Hz
        16 330 Kč
        AUM 06.TVB -
        stojanové umyvadlo střední s termostatickým ventilem - 6V (4x1,5)
        17 330 Kč
        KH -
        konzola na hadici pro AUM 06
        1 110 Kč
        KR -
        konzola se zásobníkem ručníků a košem pro AUM 06
        2 990 Kč
        KS -
        konzola na sterilizátor pro AUM 06
        940 Kč
        b
        Zde si můžete stáhnout k výrobku
        pdfAUM 06 katalogový list - ( 249 kB )
        pdfAUM 06 montážní návod - ( 53 kB )
        pdfAUM 06 B montážní návod - ( 49 kB )
        pdfAUM 06E montážní návod - ( 67 kB )
        dwgAUM 06.1 data pro návrháře - ( 98 kB )
        dwgAUM 06.1B data pro návrháře - ( 98 kB )
        dwgAUM 06.2 data pro návrháře - ( 98 kB )
        dwgAUM 06.2B data pro návrháře - ( 98 kB )
        dwgAUM 06.E data pro návrháře - ( 98 kB )
        dwgAUM 06.TV data pro návrháře - ( 98 kB )
        dwgAUM 06.TVB data pro návrháře - ( 98 kB )
