AUM 07

závěsné umyvadlo malé

AUM 07 závěsné umyvadlo malé

AUM 07 je automatické nerezové umyvadlo určené svými malými rozměry pro montáž na kuchací linky, případně na stěnu při nedostatku prostoru. Umyvadlo je vybaveno výtokovým ramínkem s bezdotykovým ovládáním. Optoelektronický snímač reaguje na ruce pod výtokovým ramínkem – po vložení rukou do zóny snímání se automaticky pustí voda otevřením elektromagnetického ventilu, který zůstává sepnut ještě nastavenou dobu po jejich vyjmutí (doba doběhu). Umyvadlo je vybaveno proti přetlačování teplé vody.

Umyvadlo dodáváme také jako samostatný plášť určený pro nástěnnou baterii. Součástí dodávky je odpad a drobný montážní materiál.

Nerezové umyvadlo AUM 07 svou konstrukcí a provedením splňuje požadavky norem EU. Je určeno do potravinářských provozů, ale i všude tam, kde je požadováno zvýšení hygienické úrovně při maximální úspoře vody.

Umyvadla jsou vyrobena z nerezu AISI 304. Pro ošetření výrobků z nerezu doporučujeme používat přípravek Würth – konzervace (obj. č. 0893 121 K), čištění (obj. č. 893 121 1). Pro ošetření chromovaných částí doporučujeme čistící prostředek Larrin.

Typová provedení
AUM 07 - plášť s odpadem bez ramínka
Typová provedení (12 V) :
AUM 07.1 - umyvadlo na jednu vodu
AUM 07.2 - umyvadlo na dvě vody
AUM 07.TV - umyvadlo s termostatickým ventilem
AUM 07.E - umyvadlo s průtokovým elektrickým ohřívačem (230 V)
Typová provedení (6 V) :
AUM 07.1B - umyvadlo na jednu vodu
AUM 07.2B - umyvadlo na dvě vody
AUM 07.TVB - umyvadlo s termostatickým ventilem
b
Základní technické údaje
dosah čidla:automaticky
přívod vody:G 1/2“
odpad:d = 40 mm
vnitřní rozměr dřezu:300 × 240 × 100 mm
nastavitelný čas doběhu:0 – 4 s (nastavena 1 s)
AUM 07.1, .2, .TV
tlak vody:0,1 – 1,0 MPa
el. napájení:12 V, 50 Hz, pro bateriové verze 6 V DC (4 x AA baterie)
příkon:6 VA
napájecí zdroj:ZAC 1/20 (max. 3 × AUM 07)
 ZAC 1/36L (max. 6 × AUM 07)
 ZAC 1/50 (max. 8 × AUM 07)
krytí:IP 55
hmotnost:8 kg
AUM 07.E
tlak vody:0,2 – 0,6 MPa
doporučený tlak:0,3 MPa (bez kolísání a vzduch.bublin)
el. napájení:230 V, 50 Hz
příkon:3 500 W
krytí:IP 54
hmotnost:9,5 kg
b
Požadavky na stavební připravenost
  1. Připraven přívod vody podle obrázku
  2. Připraven odpad d = 40 mm
  3. Připraven kabel pro napájení 12 V, 50 Hz ze zdroje ZAC (kromě AUM 07.E), CYKY 2A × 1,5
  4. Pro AUM 07.E přiveden napájecí kabel CYKY 3C × 1,5 ÷ 2,5
b
Kompletní dodávka
  • dřez s opláštěním
  • výtokové ramínko
  • snímací hlavice s elektronikou
  • elektromagnetický ventil
  • rohový ventil s filtrem (AUM 07.2, .TV – 2 ks)
  • směšovací T kus (AUM 07.2)
  • termostatický ventil (AUM 07.TV)
  • průtokový ohřívač (AUM 07.E)
  • zdroj ZAC E – 12 V, 50 Hz (AUM 07.E)
  • odpadový sifon
  • připojovací hadice
  • drobný montážní materiál
b

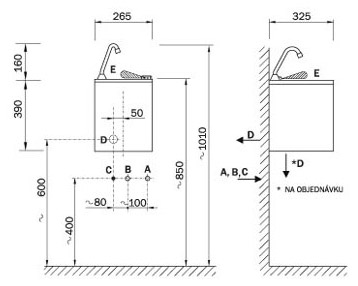

Schéma

Schéma - AUM 07 závěsné umyvadlo malé
b
A -STUDENÁ VODA (AUM 07.2, .TV, .E)
MÍCHANÁ VODA (AUM 07.1)
trubka G 1/2" vnitřní
D -ODPAD
B -TEPLÁ VODA (AUM 07.2, .TV, .E)
trubka G 1/2" vnitřní
E -ZÓNA SNÍMÁNÍ
C -EL. PŘÍVOD
b
b
Název zbožíCena bez DPH
AUM 07 -
plášť s odpadem, bez baterie
4 230 Kč
AUM 07.1 -
závěsné umyvadlo malé pro jednu vodu - 12V, 50 Hz
7 770 Kč
AUM 07.1B -
závěsné umyvadlo malé pro jednu vodu - 6V (4x1,5)
8 770 Kč
AUM 07.2 -
závěsné umyvadlo malé pro teplou a studenou vodu - 12V, 50 Hz
7 970 Kč
AUM 07.2B -
závěsné umyvadlo malé pro teplou a studenou vodu - 6V (4x1,5)
8 970 Kč
AUM 07.E -
závěsné umyvadlo malé s průtokovým ohřívačem - 230V, 50 Hz
15 150 Kč
AUM 07.TV -
závěsné umyvadlo malé s termostatickým ventilem - 12V, 50 Hz
10 230 Kč
AUM 07.TVB -
závěsné umyvadlo malé s termostatickým ventilem - 6V (4x1,5)
11 230 Kč
b
Zde si můžete stáhnout k výrobku
pdfAUM 07 katalogový list - ( 551 kB )
pdfAUM 07 montážní návod - ( 53 kB )
pdfAUM 07 B montážní návod - ( 49 kB )
pdfAUM 07E montážní návod - ( 67 kB )
dwgAUM 07.1 data pro návrháře - ( 96 kB )
dwgAUM 07.1B data pro návrháře - ( 115 kB )
dwgAUM 07.2 data pro návrháře - ( 96 kB )
dwgAUM 07.2B data pro návrháře - ( 96 kB )
dwgAUM 07.E data pro návrháře - ( 96 kB )
dwgAUM 07.TV data pro návrháře - ( 96 kB )
dwgAUM 07.TVB data pro návrháře - ( 96 kB )
