AUM 07S

závěsné umyvadlo malé se sterilizátorem

AUM 07S závěsné umyvadlo malé se sterilizátorem

AUM 07S je automatické nerezové umyvadlo se sanitační nádobkou na nože, určené pro montáž na kuchací linky, případně na stěnu. Při vložení rukou do umyvadla (do zóny snímání) se automaticky pustí voda otevřením elektromagnetického ventilu, který zůstává sepnut ještě nastavenou dobu po vyjmutí rukou (doba doběhu).

Součástí umyvadla je sanitační nádobka na 4 nože s elektrickým ohřevem. Sanitační teplota 83 °C je udržována elektronickým termostatem s digitálním zobrazením teploty lázně. Sanitační nádobka je opatřena napouštěcím a vypouštěcím ventilem a přepadem pro zajištění maximální výšky hladiny. Umyvadlo je vybaveno proti přetlačování teplé vody.

Nerezové umyvadlo AUM 07S svou konstrukcí a provedením splňuje požadavky norem EU. Je určeno do potravinářských provozů, ale i všude tam, kde je požadováno zvýšení hygienické úrovně při maximální úspoře vody.

Umyvadla jsou vyrobena z nerezu AISI 304. Pro ošetření výrobků z nerezu doporučujeme používat přípravek Würth – konzervace (obj. č. 0893 121 K), čištění (obj. č. 893 121 1). Pro ošetření chromovaných částí doporučujeme čistící prostředek Larrin.

Typová provedení
AUM 07S.1 - umyvadlo na jednu vodu
AUM 07S.2 - umyvadlo na dvě vody
AUM 07S.TV - umyvadlo s termostatickým ventilem
AUM 07S.E - umyvadlo s průtokovým ohřívačem
b
Základní technické údaje
dosah čidla:automaticky
přívod vody:G 1/2“
odpad:d = 40 mm
vnitřní rozměr dřezu:240 × 300 × 100 mm
krytí:IP 55
nastavitelný čas doběhu:0 – 4 s (nastavena 1 s)
pracovní teplota sanitační lázně:83 °C
objem nádobky:3,5 l
AUM 07S.1, .2, .TV
tlak vody:0,1 – 1,0 MPa
el. napájení:230 V, 50 Hz
příkon:800 W
hmotnost:12 kg
AUM 07S.E
tlak vody:0,2 – 0,6 MPa
doporučený tlak:0,3 MPa (bez kolísání a vzduch. bublin)
el. napájení:2 × 230 V, 50 Hz
příkon:800 + 3 500 W
hmotnost:13,5 kg
b
Kompletní dodávka
  • dřez a sanitační nádobka s opláštěním
  • výtokové ramínko
  • snímací hlavice s elektronikou
  • elektromagnetický ventil
  • rohový ventil s fi ltrem (AUM 07S.2, .TV – 2 ks)
  • kulový ventil (AUM 07S.TV)
  • směšovací ventil (AUM 07S.2)
  • termostatický ventil (AUM 07S.TV)
  • průtokový ohřívač (AUM 07S.E)
  • zdroj ZAC E – 12 V, 50 Hz (AUM 07S.E)
  • odpadový sifon
  • krycí deska a distanční vložka na nože
  • vypínač sanitační nádobky
  • topné těleso
  • elektronický termostat
  • napouštěcí a vypouštěcí ventil
  • připojovací hadice
  • drobný montážní materiál
b

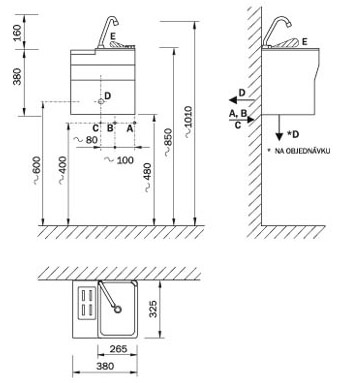

Schéma

Schéma - AUM 07S závěsné umyvadlo malé se sterilizátorem
b
A -STUDENÁ VODA (AUM 07S.2, .TV, .E)
MÍCHANÁ VODA (AUM 07S.1)
trubka G 1/2" vnitřní
D -ODPAD
B -TEPLÁ VODA (AUM 07S.2, .TV)
trubka G 1/2" vnitřní
E -ZÓNA SNÍMÁNÍ
C -EL. PŘÍVOD
b
b
Název zbožíCena bez DPH
AUM 07S.1 -
závěsné umyvadlo malé se sterilizátorem pro jednu vodu - 230V, 50 Hz
22 400 Kč
AUM 07S.2 -
závěsné umyvadlo malé se sterilizátorem pro teplou a studenou vodu - 230V, 50 Hz
22 890 Kč
AUM 07S.E -
závěsné umyvadlo malé se sterilizátorem a průtokovým ohřívačem - 230V, 50 Hz
28 100 Kč
AUM 07S.TV -
závěsné umyvadlo malé se sterilizátorem a termostatickým ventilem - 230V, 50 Hz
24 830 Kč
b
Zde si můžete stáhnout k výrobku
pdfAUM 07S katalogový list - ( 123 kB )
pdfAUM 07S.1 montážní návod - ( 77 kB )
pdfAUM 07S.2 montážní návod - ( 80 kB )
pdfAUM 07S.E montážní návod - ( 102 kB )
pdfAUM 07S.TV montážní návod - ( 81 kB )
dwgAUM 07S.1 data pro návrháře - ( 97 kB )
dwgAUM 07S.2 data pro návrháře - ( 97 kB )
dwgAUM 07S.E data pro návrháře - ( 97 kB )
dwgAUM 07S.TV data pro návrháře - ( 97 kB )
