AUM 08

závěsné umyvadlo střední

AUM 08 závěsné umyvadlo střední

AUM 08 je automatické nerezové umyvadlo, určené pro upevnění na stěnu. Umyvadlo je vybaveno nerezovým čelem a výtokovým ramínkem s bezdotykovým ovládáním. Optoelektronický snímač reaguje na přítomnost rukou v umyvadle – po vložení rukou do umyvadla se automaticky pustí voda otevřením elektromagnetického ventilu, který zůstává sepnut ještě nastavenou dobu po jejich vyjmutí (doba doběhu). Umyvadlo je vybaveno proti přetlačování teplé vody.

Umyvadlo dodáváme také jako samostatný plášť bez baterie. Při objednávce je nutné vyjasnit jaká rozteč nástěnné baterie je pro umyvadlo uvažována. Součástí dodávky je odpad a drobný montážní materiál.

Nerezové umyvadlo AUM 08 svou konstrukcí a provedením splňuje požadavky norem EU. Je určeno do potravinářských provozů, ale i všude tam, kde je požadováno zvýšení hygienické úrovně při maximální úspoře vody.

Umyvadla jsou vyrobena z nerezu AISI 304. Pro ošetření výrobků z nerezu doporučujeme používat přípravek Würth – konzervace (obj. č. 0893 121 K), čištění (obj. č. 893 121 1). Pro ošetření chromovaných částí doporučujeme čistící prostředek Larrin.

Typová provedení
AUM 08 - plášť s odpadem bez ramínka
Typová provedení (12 V) :
AUM 08.1 - umyvadlo na jednu vodu
AUM 08.2 - umyvadlo na dvě vody
AUM 08.TV - umyvadlo s termostatickým ventilem
AUM 08.E - umyvadlo s průtokovým elektrickým ohřívačem (230 V)
Typová provedení (6 V) :
AUM 08.1B - umyvadlo na jednu vodu
AUM 08.2B - umyvadlo na dvě vody
AUM 08.TVB - umyvadlo s termostatickým ventilem
b
Základní technické údaje
dosah čidla:automaticky
přívod vody:G 1/2“
odpad:d = 40 mm
vnitřní rozměr dřezu:370 × 340 × 150 mm
nastavitelný čas doběhu:0 – 4 s (nastavena 1 s)
AUM 08.1, .2, .TV
tlak vody:0,1 – 1,0 MPa
el. napájení:12 V, 50 Hz, pro bateriové verze 6 V DC (4 x AA baterie)
příkon:6 VA
napájecí zdroj:ZAC 1/20 (max. 3 × AUM 08)
 ZAC 1/36L (max. 6 × AUM 08)
 ZAC 1/50 (max. 8 × AUM 08)
krytí:IP 55
hmotnost:15 kg
AUM 08.E
tlak vody:0,2 – 0,6 MPa
doporučený tlak:0,3 MPa (bez kolísání a vzduch. bublin)
el. napájení:230 V, 50 Hz
příkon:3 500 W
krytí:IP 54
hmotnost:16,5 kg
b
Požadavky na stavební připravenost
  1. Připraven přívod vody podle obrázku
  2. Připraven odpad d = 40 mm
  3. Připraven kabel pro napájení 12 V, 50 Hz ze zdroje ZAC (kromě AUM 08.E), CYKY 2A × 1,5
  4. Pro AUM 08.E přiveden napájecí kabel CYKY 3C × 1,5 ÷ 2,5
b
Kompletní dodávka
  • dřez s opláštěním
  • výtokové ramínko
  • elektronika se snímačem
  • elektromagnetický ventil
  • rohový ventil s filtrem (AUM 08.2, .TV – 2 ks)
  • kulový ventil (AUM 08.TV)
  • směšovací T kus (AUM 08.2)
  • termostatický ventil (AUM 08.TV)
  • průtokový ohřívač (AUM 08.E)
  • zdroj ZAC E – 12 V, 50 Hz (AUM 08.E)
  • odpadový sifon
  • připojovací hadice
  • konzola
  • drobný montážní materiál
b

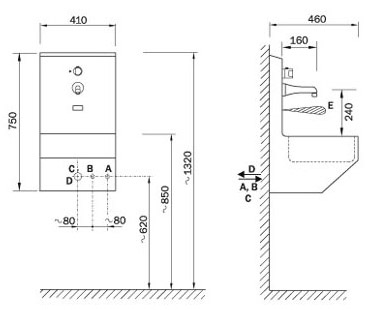

Schéma

Schéma - AUM 08 závěsné umyvadlo střední
b
A -STUDENÁ VODA (AUM 08.2, .TV, .E)
MÍCHANÁ VODA (AUM 08.1)
trubka G 1/2" vnitřní
D -ODPAD
B -TEPLÁ VODA (AUM 02.2, .TV)
trubka G 1/2" vnitřní
E -ZÓNA SNÍMÁNÍ
C -EL. PŘÍVOD
b
b
Název zbožíCena bez DPH
AUM 08 -
plášť s odpadem, bez baterie
8 970 Kč
AUM 08.1 -
závěsné umyvadlo střední pro jednu vodu - 12V, 50 Hz
12 970 Kč
AUM 08.1B -
závěsné umyvadlo střední pro jednu vodu - 6V (4x1,5)
13 970 Kč
AUM 08.2 -
závěsné umyvadlo střední pro teplou a studenou vodu - 12V, 50 Hz
13 370 Kč
AUM 08.2B -
závěsné umyvadlo střední pro teplou a studenou vodu - 6V (4x1,5)
14 370 Kč
AUM 08.E -
závěsné umyvadlo střední s průtokovým ohřívačem - 230V, 50 Hz
20 850 Kč
AUM 08.TV -
závěsné umyvadlo střední s termostatickým ventilem - 12V, 50 Hz
15 770 Kč
AUM 08.TVB -
závěsné umyvadlo střední s termostatickým ventilem - 6V (4x1,5)
16 770 Kč
b
Zde si můžete stáhnout k výrobku
pdfAUM 08 katalogový list - ( 120 kB )
pdfAUM 08 montážní návod - ( 53 kB )
pdfAUM 08 B montážní návod - ( 49 kB )
pdfAUM 08 E montážní návod - ( 67 kB )
dwgAUM 08.1 data pro návrháře - ( 95 kB )
dwgAUM 08.1B data pro návrháře - ( 95 kB )
dwgAUM 08.2 data pro návrháře - ( 95 kB )
dwgAUM 08.2B data pro návrháře - ( 95 kB )
dwgAUM 08.E data pro návrháře - ( 95 kB )
dwgAUM 08.TV data pro návrháře - ( 95 kB )
dwgAUM 08.TVB data pro návrháře - ( 95 kB )
