závěsné umyvadlo střední

AUM 011 závěsné umyvadlo střední

AUM 011 je automatické nerezové umyvadlo, určené pro upevnění na stěnu. Umyvadlo je vybaveno nerezovým čelem, perlátorem a bezdotykovým ovládáním. Optoelektronický snímač reaguje na přítomnost rukou v umyvadle – po vložení rukou do umyvadla se automaticky pustí voda otevřením elektromagnetického ventilu, který zůstává sepnut ještě nastavenou dobu po jejich vyjmutí (doba doběhu). Umyvadlo je vybaveno proti přetlačování teplé vody.

Nerezové umyvadlo AUM 011 svou konstrukcí a provedením splňuje požadavky norem EU. Je určeno do potravinářských provozů, ale i všude tam, kde je požadováno zvýšení hygienické úrovně při maximální úspoře vody.

Umyvadla jsou vyrobena z nerezu AISI 304. Pro ošetření výrobků z nerezu doporučujeme používat přípravek Würth – konzervace (obj. č. 0893 121 K), čištění (obj. č. 893 121 1). Pro ošetření chromovaných částí doporučujeme čistící prostředek Larrin.

Typová provedení
Typová provedení (12 V) :
AUM 011.1 - umyvadlo na jednu vodu
AUM 011.2 - umyvadlo na dvě vody
AUM 011.TV - umyvadlo s termostatickým ventilem
AUM 011.E - umyvadlo s průtokovým elektrickým ohřívačem (230 V)
Typová provedení (6 V) :
AUM 011.1B - umyvadlo na jednu vodu
AUM 011.2B - umyvadlo na dvě vody
AUM 011.TVB - umyvadlo s termostatickým ventilem
b
Základní technické údaje
dosah čidla:automaticky
přívod vody:G 1/2“
odpad:d = 40 mm
vnitřní rozměr dřezu:370 × 240 × 150 mm
nastavitelný čas doběhu:0 – 4 s (nastavena 1 s)
AUM 011.1, .2, .TV
tlak vody:0,1 – 1,0 MPa
el. napájení:12 V, 50 Hz, pro bateriové verze 6 V DC (4 x AA baterie)
příkon:6 VA
napájecí zdroj:ZAC 1/20 (max. 3 × AUM 011)
 ZAC 1/36L (max. 6 × AUM 011)
 ZAC 1/50 (max. 8 × AUM 011)
krytí:IP 55
hmotnost:11 kg
AUM 011.E
tlak vody:0,2 – 0,6 MPa
doporučený tlak:0,3 MPa (bez kolísání a vzduch. bublin)
el. napájení:230 V, 50 Hz
příkon:3 500 W
krytí:IP 54
hmotnost:12,5 kg
b
Požadavky na stavební připravenost
  1. Připraven přívod vody podle obrázku
  2. Připraven odpad d = 40
  3. Připraven kabel pro napájení 12 V, 50 Hz ze zdroje ZAC (kromě AUM 011.E), CYKY 2A × 1,5
  4. Pro AUM 011.E přiveden napájecí kabel CYKY 3C × 1,5 ÷ 2,5
b
Kompletní dodávka
  • dřez s opláštěním
  • perlátor
  • elektronika se snímačem
  • elektromagnetický ventil
  • rohový ventil s fi ltrem (AUM 011.2, .TV – 2 ks)
  • kulový ventil (AUM 011.TV)
  • směšovací T kus (AUM 011.2)
  • termostatický ventil (AUM 011.TV)
  • průtokový ohřívač (AUM 011.E)
  • zdroj ZAC E – 12 V, 50 Hz (AUM 011.E)
  • odpadový sifon
  • připojovací hadice
  • konzola
  • drobný montážní materiál
b

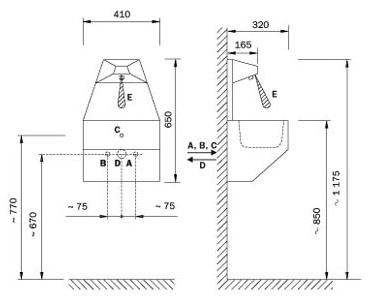

Schéma

Schéma - AUM 011 závěsné umyvadlo střední
b
A -STUDENÁ VODA (AUM 011.2, .TV, .E)
MÍCHANÁ VODA (AUM 011.1)
trubka G 1/2" vnitřní
D -ODPAD
B -TEPLÁ VODA (AUM 011.2, .TV)
trubka G 1/2" vnitřní
E -ZÓNA SNÍMÁNÍ
C -EL. PŘÍVOD
b
b
Název zbožíCena bez DPH
AUM 011.1 -
závěsné umyvadlo střední pro jednu vodu - 12V, 50 Hz
11 960 Kč
AUM 011.1B -
závěsné umyvadlo střední pro jednu vodu - 6V (4x1,5)
12 960 Kč
AUM 011.2 -
závěsné umyvadlo střední pro teplou a studenou vodu - 12V, 50 Hz
12 260 Kč
AUM 011.2B -
závěsné umyvadlo střední pro teplou a studenou vodu - 6V (4x1,5)
13 260 Kč
AUM 011.E -
závěsné umyvadlo střední s průtokovým ohřívačem - 230V, 50 Hz
18 750 Kč
AUM 011.TV -
závěsné umyvadlo střední s termostatickým ventilem - 12V, 50 Hz
14 960 Kč
AUM 011.TVB -
závěsné umyvadlo střední s termostatickým ventilem - 6V (4x1,5)
15 960 Kč
b
Zde si můžete stáhnout k výrobku
pdfAUM 011 katalogový list - ( 95 kB )
pdfAUM 011 montážní návod - ( 53 kB )
pdfAUM 011 B montážní návod - ( 49 kB )
pdfAUM 011 E montážní návod - ( 67 kB )
dwgAUM 011.1 data pro návrháře - ( 98 kB )
dwgAUM 011.1B data pro návrháře - ( 98 kB )
dwgAUM 011.2 data pro návrháře - ( 98 kB )
dwgAUM 011.2B data pro návrháře - ( 98 kB )
dwgAUM 011.E data pro návrháře - ( 98 kB )
dwgAUM 011.TV data pro návrháře - ( 98 kB )
dwgAUM 011.TVB data pro návrháře - ( 98 kB )
