AUM 012S

umyvadlo

AUM 012S umyvadlo

AUM 012S je automatické nerezové umyvadlo s vevařenou sanitační nádobkou na nože, určené pro montáž na kuchací linky, případně na stěnu. Umyvadlo a sanitační nádoba tvoří kompaktní celek odolný proti tryskající vodě (krytí IP 55). Při vložení rukou do umyvadla (do zóny snímání) se automaticky pustí voda otevřením elektromagnetického ventilu, který zůstává sepnut ještě nastavenou dobu po vyjmutí rukou (doba doběhu).

Sanitační nádobka s elektrickým ohřevem je určena pro 4 nože, kde požadovanou teplotu lázně 83 °C udržuje elektronický termostat s digitálním zobrazením. Sanitační nádobka je opatřena napouštěcím a vypouštěcím ventilem a přepadem pro zajištění maximální výšky hladiny. Umyvadlo je vybaveno proti přetlačování teplé a studené vody.

Sifon (umyvadlový „lahvový“) je přístupný bez demontáže spodního krytu. Umyvadlo lze provozovat i bez sifonu – konec odpadu umožňuje nasazení HT d = 40. Krycí plastová deska s mřížkou na nože je na umyvadle jen položena – umyvadlo lze tedy velmi snadno čistit.

Nerezové umyvadlo AUM 012S svou konstrukcí a provedením splňuje požadavky norem EU. Je určeno do potravinářských provozů, ale i všude tam, kde požadujeme zvýšení hygienické úrovně při maximální úspoře vody.

Umyvadla jsou vyrobena z nerezu AISI 304. Pro ošetření výrobků z nerezu doporučujeme používat přípravek Würth – konzervace (obj. č. 0893 121 K), čištění (obj. č. 893 121 1).

Typová provedení
AUM 012S.1 - umyvadlo na jednu vodu
AUM 012S.2 - umyvadlo na dvě vody
AUM 012S.TV - umyvadlo s termostatickým ventilem
AUM 012S.E - umyvadlo s průtokovým ohřívačem
b
Základní technické údaje
dosah čidla:automaticky
přívod vody:G 1/2“
odpad:d = 44 a 40 mm
vnitřní rozměr dřezu:240 × 300 × 100 mm
krytí:IP 55
nastavitelný čas doběhu:0 – 4 s (nastavena 1 s)
pracovní teplota sanitační lázně:83 °C
objem nádobky:3,5 l
AUM 012S.1, .2, .TV
tlak vody:0,1 – 1,0 MPa
el. napájení:230 V, 50 Hz
příkon:800 W
hmotnost:12 kg
AUM 012S.E
tlak vody:0,2 – 0,6 MPa
doporučený tlak:0,3 MPa (bez kolísání a vzduch. bublin)
el. napájení:2× 230 V, 50 Hz
příkon:800 + 3 500 W
hmotnost:18 kg
b
Požadavky na stavební připravenost
  1. Připraven přívod vody
  2. Připraven odpad d = 40 a 44 mm
  3. Připraven napájecí kabel – CYKY 3C×1,5 – 2,5 nebo CYKY 5C×1,5 – 2,5 (pro variantu AUM 12S.E). Kabel musí být připojen přes hlavní vypínač odpovídající danému prostředí.
b
Kompletní dodávka
  • umyvadlo se sanitační nádobou
  • termostatický ventil
  • krycí deska s distanční vložkou na nože
  • připojovací hadice a rohové ventily
  • drobný montážní materiál
b

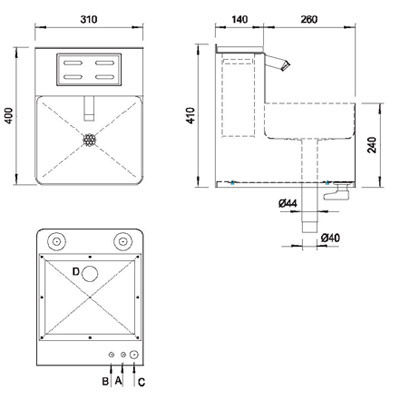

Schéma

Schéma - AUM 012S umyvadlo
b
A -STUDENÁ VODA (AUM 012S.2, .TV, .E)
MÍCHANÁ VODA (AUM 012S.1)
trubka G 1/2" vnitřní
B -TEPLÁ VODA (AUM 012S.2, .TV)
trubka G 1/2" vnitřní
C -EL. PŘÍVOD
D -ODPAD
b
b
Název zbožíCena bez DPH
AUM 012S.1 -
umyvadlo na jednu vodu
23 100 Kč
AUM 012S.2 -
umyvadlo na dvě vody
23 600 Kč
AUM 012S.E -
umyvadlo s elektrickým průtokovým ohřívačem
28 700 Kč
AUM 012S.TV -
umyvadlo s termostatickým ventilem
25 550 Kč
b
Zde si můžete stáhnout k výrobku
pdfAUM 012S katalogový list - ( 409 kB )
pdfAUM 012S.1 montážní návod - ( 70 kB )
pdfAUM 012S.2 montážní návod - ( 71 kB )
pdfAUM 012S.E montážní návod - ( 96 kB )
pdfAUM 012S.TV montážní návod - ( 73 kB )
dwgAUM 012S.1 data pro návrháře - ( 62 kB )
dwgAUM 012S.2 data pro návrháře - ( 62 kB )
dwgAUM 012S.E data pro návrháře - ( 62 kB )
dwgAUM 012S.TV data pro návrháře - ( 62 kB )
