AUM 013, AUM013N, AUM 013Z

nerezové umyvadlo s automatickou baterií

AUM 013, AUM013N, AUM 013Z nerezové umyvadlo s automatickou baterií

AUM 013 je nové nerezové umyvadlo určené do běžných podmínek. Díky svému zajímavému designu je možné jej použít všude tam , kde jsou běžně keramická umyvadla.

Plášť je vyráběn ve dvou typových provedeních: nezakrytované umyvadlo (AUM 013N) a zakrytovaná pevnější verze (AUM 013Z). Povrchová úprava je zvolena tryskáním balotinou, čímž je docílen matný sametový vzhled.

Umyvadlo je dodáváno buď samostatně jako plášť s otvorem o průměru 33 mm pro stojánkovou baterii nebo jako komplet osazené oblíbenou automatickou senzorovou baterií AUM 3 ve všech provedení - na jednu předmíchanou vodu, dvě vody nebo s termostatickým ventilem. Všechny verze vyrábíme jak v napájení 12 V, 50 Hz (ze zdroje ZAC), tak i v bateriovém napájení 6 V (ze 4 tužkových baterií).

Umyvadla jsou vyrobena z nerezu AISI 304. Pro ošetření výrobků z nerezu doporučujeme používat přípravek Würth – konzervace (obj. č. 0893 121 K), čištění (obj. č. 893 121 1). Pro ošetření chromovaných částí doporučujeme čistící prostředek Larrin.

Typová provedení
Typová provedení plášťů :
AUM 013N - nezakryt. plášť s otvorem pro baterii
AUM 013Z - zakryt. plášť s otvorem pro baterii
Typová provedení 12 V, 50 HZ :
AUM 013N.1 - nezakryt. umyvadlo na 1 vodu
AUM 013N.2 - nezakryt. umyvadlo na 2 vody
AUM 013N.TV - nezakryt. umyvadlo s term.ventilem
AUM 013Z.1 - zakryt. umyvadlo na 1 vodu
AUM 013Z.2 - zakryt. umyvadlo na 2 vody
AUM 013Z.TV - zakryt. umyvadlo s term.ventilem
Typová provedení 6V (4 x AA baterie) :
AUM 013N.1B - nezakryt. umyvadlo na 1 vodu
AUM 013N.2B - nezakryt. umyvadlo na 2 vody
AUM 013N.TVB - nezakryt. umyvadlo s term.ventilem
AUM 013Z.1B - zakryt. umyvadlo na 1 vodu
AUM 013Z.2B - zakryt. umyvadlo na 2 vody
AUM 013Z.TVB - zakryt. umyvadlo s term.ventilem
b
Základní technické údaje
dosah čidla:automaticky
přívod vody:G 1/2“
odpad:d = 40 mm
vnitřní rozměr dřezu:480 x 300 x 145 mm
nastavitelný čas doběhu:0-4 s (nastavena 1s)
tlak vody:0,1-1,0 Mpa (12 V verze)
0,2-0,8 MPa (bateriová verze)
el. napájení:12V, 50 HZ, pro bateriové verze 6V DC (4 x AA baterie)
příkon:6VA, 10VA pro verze s dvěma vodami
napájecí zdroj:ZAC 1/20 (max 3 x verze s jednou vodou nebo termost. ventilem; max. 2x verze s dvěma vodami)
 ZAC 1/36L (max 6 x verze s jednou vodou nebo termost. ventilem; max. 4x verze s dvěma vodami)
 ZAC 1/50 (max. 8 x verze s jednou vodou nebo termost. ventilem; max. 5 x verze s dvěma vodami)
krytí:IP 55
hmotnost:5-10 kg dle verze
b
Požadavky na stavební připravenost
  1. Připraven odpad d = 40 mm dle obrázku
  2. Připraven přívod vody dle obrázku (jen pro verze s automat. baterií)
  3. Připraven kabel pro napájení 12V, 50Hz ze zdroje ZAC (CYKY 2A x 1,5) – pouze pro 12 V verze
b
Kompletní dodávka
  • umyvadlo s nebo bez opláštění
  • výtokové ramínko s elektronikou (ne u verze bez baterie)
  • elektromagnetický ventil (ne u verze bez baterie, 2x u verze s dvěma vodami)
  • rohový ventil s filtrem (ne u verze bez baterie, 2x u verze s dvěma vodami a TV)
  • kulový ventil (u verze s TV)
  • termostatický ventil (u verze s TV)
  • odpadový sifon
  • připojovací hadice (ne u verze bez baterie)
  • drobný montážní materiál
  • tužková baterie 1,5V - 4ks
b

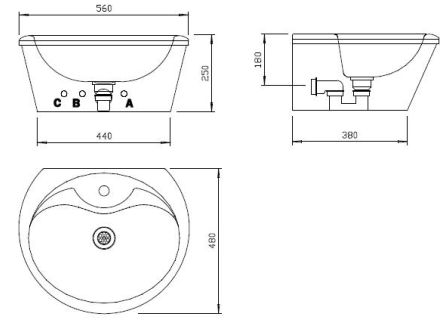

Schéma

Schéma - AUM 013, AUM013N, AUM 013Z nerezové umyvadlo s automatickou baterií
b
b
Název zbožíCena bez DPH
AUM 013N -
nezakrytovaný plášť s odpadem, bez baterie
4 860 Kč
AUM 013N.1 -
nezakrytované umyvadlo s aut. baterií na 1 vodu (12 V, 50 Hz)
8 870 Kč
AUM 013N.1B -
nezakrytované umyvadlo s aut. baterií na 1 vodu (6V - 4 x AA baterie)
9 970 Kč
AUM 013N.2 -
nezakrytované umyvadlo s aut. baterií na 2 vody (12 V, 50 Hz)
9 170 Kč
AUM 013N.2B -
nezakrytované umyvadlo s aut. baterií na 2 vody (6V - 4 x AA baterie)
10 170 Kč
AUM 013N.TV -
nezakrytované umyvadlo s aut. baterií a termost. ventilem (12 V, 50 Hz)
11 460 Kč
AUM 013N.TVB -
nezakrytované umyvadlo s aut. baterií a termost. ventilem (6V)
12 460 Kč
AUM 013Z -
zakrytovaný plášť s odpadem, bez baterie
7 640 Kč
AUM 013Z.1 -
zakrytované umyvadlo s aut. baterií na 1 vodu (12 V, 50 Hz)
11 780 Kč
AUM 013Z.1B -
zakrytované umyvadlo s aut. baterií na 1 vodu (6V - 4 x AA baterie)
12 780 Kč
AUM 013Z.2 -
zakrytované umyvadlo s aut. baterií na 2 vody (12 V, 50 Hz)
12 160 Kč
AUM 013Z.2B -
zakrytované umyvadlo s aut. baterií na 2 vody (6V - 4 x AA baterie)
13 160 Kč
AUM 013Z.TV -
zakrytované umyvadlo s aut. baterií a termost.ventilem (12 V, 50 Hz)
14 170 Kč
AUM 013Z.TVB -
zakrytované umyvadlo s aut. baterií a termost. ventilem (6V - 4 x AA baterie)
15 170 Kč
b
Zde si můžete stáhnout k výrobku
pdfAUM 013 katalogový list - ( 232 kB )
pdfAUM 013 montážní návod - ( 53 kB )
pdfAUM 013 B montážní návod - ( 49 kB )
pdfAUM 013 plášť montážní návod - ( 34 kB )
dwgAUM 013 data pro návrháře - ( 45 kB )
dwgAUM 013N data pro návrháře - ( 45 kB )
dwgAUM 013N.1 data pro návrháře - ( 45 kB )
dwgAUM 013N.1B data pro návrháře - ( 45 kB )
dwgAUM 013N.2 data pro návrháře - ( 45 kB )
dwgAUM 013N.2B data pro návrháře - ( 45 kB )
dwgAUM 013N.TV data pro návrháře - ( 45 kB )
dwgAUM 013N.TVB data pro návrháře - ( 45 kB )
dwgAUM 013Z data pro návrháře - ( 45 kB )
dwgAUM 013Z.1 data pro návrháře - ( 45 kB )
dwgAUM 013Z.1B data pro návrháře - ( 45 kB )
dwgAUM 013Z.2 data pro návrháře - ( 45 kB )
dwgAUM 013Z.2B data pro návrháře - ( 45 kB )
dwgAUM 013Z.TV data pro návrháře - ( 45 kB )
dwgAUM 013Z.TVB data pro návrháře - ( 45 kB )
