nerezové rohové umyvadlo

AUM 014 nerezové rohové umyvadlo

AUM 014 je nerezové umyvadlo určené svým tvarem pro použití do rohu. Díky svému čtvrtkruhovému tvaru neční z koutu žádný nevzhledný roh jako je tomu u klasických čtvercových umyvadel. Opad je nastavitelný a je možné jej tedy vyvést do obou z přilehlých zdí. Povrchová úprava je zvolena tryskáním balotinou, čímž je docílen matný sametový vzhled.

Umyvadlo je dodáváno buď samostatně jako plášť s odpadem a otvorem o průměru 33 mm pro stojánkovou baterii nebo osazené automatickou baterií v provedení na jednu předmíchanou vodu, dvě vody nebo s termostatickým ventilem. Všechny verze vyrábíme jak v napájení 12 V, 50 Hz (ze zdroje ZAC), tak i v bateriovém napájení 6 V (ze 4 tužkových baterií). Umyvadla jsou vyrobena z nerezu AISI 304.

Pro ošetření výrobků z nerezu doporučujeme používat přípravek Würth – konzervace (obj. č. 0893 121 K), čištění (obj. č. 893 121 1). Pro ošetření chromovaných částí doporučujeme čistící prostředek Larrin.

Typová provedení
AUM 014 - plášť s otvorem pro baterii a odpadem
Typová provedení 12 V, 50 Hz :
AUM 014.1 - umyvadlo s bezdot. baterií pro 1 vodu
AUM 014.2 - umyvadlo s bezdot. baterií pro 2 vody
AUM 014.TV - umyvadlo s bezdot. baterií s TV
Typová provedení 6 V (4 x AA baterie) :
AUM 014.1B - umyvadlo s bezdot. baterií pro 1 vodu
AUM 014.2B - umyvadlo s bezdot. baterií pro 2 vody
AUM 014.TVB - umyvadlo s bezdot. baterií s TV
b
Základní technické údaje
dosah čidla:automaticky
přívod vody:G 1/2“
odpad:d = 40 mm
vnitřní rozměr dřezu:na koso 380 x 290 x 170 mm
nastavitelný čas doběhu:0-4 s (nastavena 1s)
tlak vody:0,1-1,0 MPa (12 V verze)
 0,2-0,8 MPa (6 V verze)
el. napájení:12V, 50 HZ, pro bateriové verze 6V DC (4 x AA baterie)
příkon:6VA, 10VA pro verze s dvěma vodami
napájecí zdroj:ZAC 1/20 (max 3 x verze s jednou vodou nebo termost. ventilem; max. 2x verze s dvěma vodami)
 ZAC 1/36L (max 6 x verze s jednou vodou nebo termost. ventilem; max. 4x verze s dvěma vodami)
 ZAC 1/50 (max. 8 x verze s jednou vodou nebo termost. ventilem; max. 5 x verze s dvěma vodami)
krytí:IP 55
hmotnost:8 kg dle verze
b
Požadavky na stavební připravenost
  1. Připraven odpad dle obrázku (do jedné z přilehlých stěn)
  2. Připraven přívod vody dle obrázku (jen pro verze s automat. baterií)
  3. Připraven kabel pro napájení 12V, 50Hz ze zdroje ZAC (CYKY 2A x 1,5) – pouze pro 12 V verze
b
Kompletní dodávka
  • opláštěné umyvadlo
  • výtokové ramínko s elektronikou (ne u verze bez baterie)
  • elektromagnetický ventil (ne u verze bez baterie, 2x u verze s dvěma vodami)
  • rohový ventil s filtrem (ne u verze bez baterie, 2x u verze s dvěma vodami a TV)
  • kulový ventil (u verze s TV)
  • termostatický ventil (uz verze s TV)
  • odpadový sifon
  • připojovací hadice (ne u verze bez baterie)
  • drobný montážní materiál
b

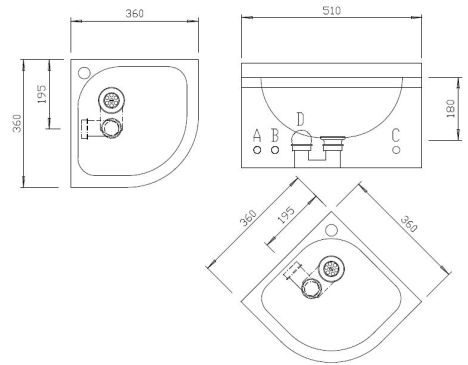

Schéma

Schéma - AUM 014 nerezové rohové umyvadlo
b
b
Název zbožíCena bez DPH
AUM 014 -
plášť s odpadem, bez baterie
8 840 Kč
AUM 014.1 -
nerezové rohové umyvadlo na jednu vodu (12 V, 50 Hz)
12 460 Kč
AUM 014.1B -
nerezové rohové umyvadlo na jednu vodu (6 V, 4 x AA baterie)
13 540 Kč
AUM 014.2 -
nerezové rohové umyvadlo na dvě vody (12 V, 50 Hz)
12 730 Kč
AUM 014.2B -
nerezové rohové umyvadlo na dvě vody (6 V, 4x AA baterie)
13 870 Kč
AUM 014.TV -
nerezové rohové umyvadlo s termostat. ventilem (12 V, 50 Hz)
14 240 Kč
AUM 014.TVB -
nerezové rohové umyvadlo s termostat. ventilem (6 V, 4x AA baterie)
15 170 Kč
b
Zde si můžete stáhnout k výrobku
pdfAUM 014 katalogový list - ( 232 kB )
pdfAUM 014 montážní návod - ( 53 kB )
pdfAUM 014 B montážní návod - ( 49 kB )
pdfAUM 014 plášť montážní návod - ( 34 kB )
dwgAUM 014 data pro návrháře - ( 40 kB )
dwgAUM 014.1 data pro návrháře - ( 40 kB )
dwgAUM 014.1B data pro návrháře - ( 40 kB )
dwgAUM 014.2 data pro návrháře - ( 40 kB )
dwgAUM 014.2B data pro návrháře - ( 40 kB )
dwgAUM 014.TV data pro návrháře - ( 40 kB )
dwgAUM 014.TVB data pro návrháře - ( 40 kB )
