AUM 015

závěsné kulaté umyvadlo

AUM 015 závěsné kulaté umyvadlo

AUM 015 je automatické nerezové umyvadlo určené pro upevnění na stěnu. Umyvadlo není osazeno klasickou senzorovou baterií, ale je použito odolné nerezové ramínko s vestavěným senzorovým bezdotykovým ovládáním. Tím se stává umyvadlo výrazně odolnější proti poškození. Optoelektronický snímač reaguje na ruce pod ramínkem – po vložení rukou do zóny snímání se automaticky pustí voda otevřením elektromagnetického ventilu, který zůstává sepnut ještě nastavenou dobu po jejich vyjmutí (doba doběhu). Umyvadlo je vybaveno proti přetlačování teplé vody. Součástí vyústění z umyvadla je nerezová mřížka, která zamezuje propadu větších předmětů do sifonu. K ní je navařen nipl 6/4“ pro připojení sifonu nebo přímého zaústění do kanalizace (zápachová uzávěra řešena jinde).

Umyvadlo nemá vevařený výlisek, ale je celé svařeno z plechu 1,5 mm – je tedy výrazně odolnější. Vnitřní hrany jsou svařeny na 90°. Umyvadlo dodáváme také jako samostatný plášť bez ramínka. Při objednávce je nutné specifikovat, zda bude použita nástěnná baterie (bez otvoru v umyvadle) nebo stojánková (průměr otvoru v umyvadle vpravo či vlevo). Součástí dodávky je odpad a drobný montážní materiál.

Nerezové umyvadlo AUM 015 svou konstrukcí a provedením splňuje požadavky norem EU. Je určeno do potravinářských provozů, ale i všude tam, kde je požadováno zvýšení hygienické úrovně při maximální úspoře vody. Umyvadla jsou vyrobena z nerezu AISI 304. Z jiného materiálu na objednávku (např. AISI 316). Pro ošetření výrobků z nerezu doporučujeme používat přípravek Würth – konzervace (obj. č. 0893 121 K), čištění (obj. č. 893 121 1).

Typová provedení
AUM 015 - umyvadlo s odpadem, bez baterie
AUM 015.E - umyvadlo s průtokovým elektrickým ohřívačem (230 V)
Typová provedení napájení 12 V, 50 Hz (ze zdroje ZAC) :
AUM 015.1 - umyvadlo na jednu vodu
AUM 015.2 - umyvadlo na dvě vody
AUM 015.TV - umyvadlo s termostat. ventilem
Typová provedení napájení 6V (4× AA baterie) :
AUM 015.1B - umyvadlo na jednu vodu
AUM 015.2B - umyvadlo na dvě vody
AUM 015.TVB - umyvadlo s termostat. ventilem
b
Základní technické údaje
dosah čidla:automatické nastavení
 pod výtokové raménko
přívod vody:G 1/2“
odpad:d = 40 mm
vnitřní rozměr dřezu:d = 370 × 120 mm
nastavitelný čas doběhu:0–4 s (nastavena 1 s)
AUM 015.1, .2, .TV (+ bateriové verze)
tlak vody:0,1–1,0 MPa (0,2–0,8 MPa u bateriových verzí)
el. napájení:12 V, 50 Hz
 6 V (4× AA baterie u bateriových verzí)
příkon:6 VA
napáj. zdroj pro 12 V:ZAC 1/20 (max. 3× AUM 015.1, 015.TV, 015.2)
 ZAC 1/36L (max. 6× AUM 015.1, 015.TV, 015.2)
 ZAC 1/50 (max. 8× AUM 015.1,015.TV, 015.2)
krytí:IP 55
hmotnost:14 kg
AUM 015.E
tlak vody:0,2–0,6 MPa
doporučený tlak:0,3 MPa (bez kolísání a vzduchových bublin)
el. napájení:230 V, 50 Hz
příkon:3 500 W
krytí:IP 54
hmotnost:15,5 kg
b
Požadavky na stavební připravenost
  1. Připraven přívod vody podle obrázku
  2. Připraven odpad 40 mm
  3. Připraven kabel CYKY 2A× 1,5 pro napájení 12 V, 50 Hz ze zdroje ZAC (jen pro 12 V verze)
  4. Pro AUM 015.E přiveden napájecí kabel CYKY 3C 1,5÷2,5
b
Kompletní dodávka
  • nerezové umyvadlo
  • automatická baterie dle zvoleného napájení a regulace vody
  • vodoinstalační připojovací materiál
  • drobný montážní upevňovací materiál
  • sifon
  • napájecí baterie (u verze na bateriové napájení)
  • průtokový ohřívač(u verze s průtok. ohřívačem)
b

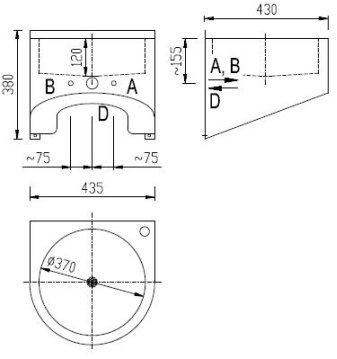

Schéma

Schéma - AUM 015 závěsné kulaté umyvadlo
b
A -studená voda (AUM 015.2, .TV, .E), míchaná voda (AUM 015.1), trubka G 1/2" vnitřní
B -teplá voda (AUM 015.2, .TV), trubka G 1/2" vnitřní
C -přívod elektřiny
D -odpad
b
b
Název zbožíCena bez DPH
AUM 015 -
závěsné kulaté umyvadlo, bez baterie
6 760 Kč
AUM 015.1 -
závěsné kulaté umyvadlo pro jednu vodu - 12V, 50 HZ
9 980 Kč
AUM 015.1B -
závěsné kulaté umyvadlo na jednu vodu - 6 V (4 x 1,5)
10 980 Kč
AUM 015.2 -
závěsné kulaté umyvadlo pro dvě vody - 12V, 50 HZ
10 380 Kč
AUM 015.2B -
závěsné kulaté umyvadlo na dvě vody - 6 V (4 x 1,5)
11 380 Kč
AUM 015.E -
závěsné kulaté umyvadlo s průtokovým ohřívačem (230 V)
17 490 Kč
AUM 015.TV -
závěsné kulaté umyvadlo s termostatickým ventilem - 12V, 50 HZ
11 980 Kč
AUM 015.TVB -
závěsné kulaté umyvadlo s termostatickým ventilem - 6 V (4 x 1,5)
12 980 Kč
b
Zde si můžete stáhnout k výrobku
pdfAUM 015 katalogový list - ( 182 kB )
pdfAUM 015 montážní návod - ( 53 kB )
pdfAUM 015 B montážní návod - ( 49 kB )
pdfAUM 015 E montážní návod - ( 67 kB )
pdfAUM 015 plášť montážní návod - ( 34 kB )
dwgAUM 015 data pro návrháře - ( 29 kB )
