AUM 016

závěsné umyvadlo střední

AUM 016 závěsné umyvadlo střední

AUM 016 je automatické nerezové umyvadlo určené pro upevnění na stěnu. Umyvadlo není osazeno klasickou senzorovou baterií, ale je použito odolné nerezové ramínko s vestavěným senzorovým bezdotykovým ovládáním. Tím se stává umyvadlo výrazně odolnější proti poškození. Optoelektronický snímač reaguje na ruce pod ramínkem – po vložení rukou do zóny snímání se automaticky pustí voda otevřením elektromagnetického ventilu, který zůstává sepnut ještě nastavenou dobu po jejich vyjmutí (doba doběhu). Umyvadlo je vybaveno proti přetlačování teplé vody. Opláštění je vyrobeno z materiálu tl. 1,5 mm.

Umyvadlo dodáváme také jen jako plášť bez ramínka. Při objednávce je nutné specifikovat, zda bude použita nástěnná baterie (bez otvoru v umyvadle) nebo stojánková (průměr otvoru v umyvadle). Součástí dodávky je odpad a drobný montážní materiál.

Nerezové umyvadlo AUM 016 svou konstrukcí a provedením splňuje požadavky norem EU. Je určeno do potravinářských provozů, ale i všude tam, kde je požadováno zvýšení hygienické úrovně při maximální úspoře vody.

Umyvadla jsou vyrobena z nerezu AISI 304. Pro ošetření výrobků z nerezu doporučujeme používat přípravek Würth – konzervace (obj. č. 0893 121 K), čištění (obj. č. 893 121 1).

Typová provedení
AUM 016 - umyvadlo s odpadem, bez baterie
AUM 016.E - umyvadlo s průtokovým elektrickým ohřívačem (230 V)
Typová provedení napájení 12 V, 50 Hz (ze zdroje ZAC): :
AUM 016.1 - umyvadlo na jednu vodu
AUM 016.2 - umyvadlo na dvě vody
AUM 016.TV - umyvadlo s termostat. ventilem
Typová provedení napájení 6V (4× AA baterie): :
AUM 016.1B - umyvadlo na jednu vodu
AUM 016.2B - umyvadlo na dvě vody
AUM 016.TVB - umyvadlo s termostat. ventilem
b
Základní technické údaje
dosah čidla:automatické nastavení
 pod výtokové raménko
přívod vody:G 1/2“
odpad:d = 40 mm
vnitřní rozměr dřezu:370 × 240 x 150 mm
nastavitelný čas doběhu:0–4 s (nastavena 1 s)
AUM 016.1, .2, .TV (+ bateriové verze)
tlak vody:0,1–1,0 MPa (0,2–0,8 MPa u bateriových verzí)
el. napájení:12 V, 50 Hz
 6 V (4× AA baterie u bateriových verzí)
příkon:6 VA
napáj. zdroj pro 12 V:ZAC 1/20 (max. 3× AUM 016.1, 016.TV, 016.2)
 ZAC 1/36L (max. 6× AUM 016.1, 016.TV, 016.2)
 ZAC 1/50 (max. 8× AUM 016.1, 016.TV, 016.2)
krytí:IP 55
hmotnost:12 kg
AUM 016.E
tlak vody:0,2–0,6 MPa
doporučený tlak:0,3 MPa (bez kolísání a vzduchových bublin)
el. napájení:230 V, 50 Hz
příkon:3 500 W
krytí:IP 54
hmotnost:13,5 kg
b
Kompletní dodávka
  • nerezové umyvadlo
  • automatická baterie dle zvoleného napájení a regulace vody
  • vodoinstalační připojovací materiál
  • drobný montážní upevňovací materiál
  • sifon
  • napájecí baterie (u verze na bateriové napájení)
  • průtokový ohřívač(u verze s průtok. ohřívačem)
b

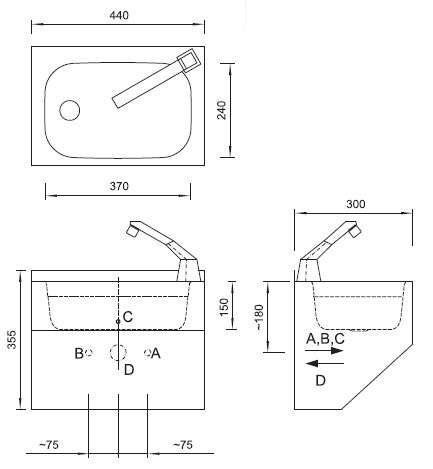

Schéma

Schéma - AUM 016 závěsné umyvadlo střední
b
A -studená voda (AUM 016.2, .TV, .E), míchaná voda (AUM 016.1), trubka G 1/2" vnitřní
B -teplá voda (AUM 016.2, .TV), trubka G 1/2" vnitřní
C -přívod elektřiny
D -odpad
b
b
Název zbožíCena bez DPH
AUM 016 -
závěsné umyvadlo střední, bez baterie
6 450 Kč
AUM 016.1 -
závěsné umyvadlo střední na jednu vodu - 12V, 50 Hz
10 460 Kč
AUM 016.1B -
závěsné umyvadlo střední na jednu vodu - 6 V (4 x 1,5)
11 460 Kč
AUM 016.2 -
závěsné umyvadlo střední na dvě vody - 12V, 50 Hz
10 760 Kč
AUM 016.2B -
závěsné umyvadlo střední na dvě vody - 6 V (4 x 1,5)
11 760 Kč
AUM 016.E -
závěsné umyvadlo střední s průtokovým ohřívačem - 230 V
16 860 Kč
AUM 016.TV -
závěsné umyvadlo střední s termostatickým ventilem - 12V, 50 Hz
12 860 Kč
AUM 016.TVB -
závěsné umyvadlo střední s termostatickým ventilem - 6 V (4 x 1,5)
13 860 Kč
b
Zde si můžete stáhnout k výrobku
pdfAUM 016 katalogový list - ( 99 kB )
pdfAUM 016 montážní návod - ( 53 kB )
pdfAUM 016 B montážní návod - ( 49 kB )
pdfAUM 016 E montážní návod - ( 67 kB )
pdfAUM 016 plášť montážní návod - ( 34 kB )
dwgAUM 016.1 data pro návrháře - ( 27 kB )
