AUM 09

závěsné umyvadlo velké

AUM 09 závěsné umyvadlo velké

AUM 09 je automatické nerezové umyvadlo, určené pro upevnění na stěnu. Umyvadlo je vybaveno výtokovým ramínkem s bezdotykovým ovládáním. Optoelektronický snímač reaguje na ruce pod výtokovým ramínkem – po vložení rukou do zóny snímání se automaticky pustí voda otevřením elektromagnetického ventilu, který zůstává sepnut ještě nastavenou dobu po jejich vyjmutí (doba doběhu). Umyvadlo je vybaveno proti přetlačování teplé vody.

Umyvadlo dodáváme také jako samostatný plášť bez baterie. Při objednávce je nutné vyjasnit, zda bude použita nástěnná baterie (bez otvoru v umyvadle) nebo stojánková (průměr otvoru do umyvadla). Součástí dodávky je odpad a drobný montážní materiál.

Nerezové umyvadlo AUM 09 svou konstrukcí a provedením splňuje požadavky norem EU. Je určeno do potravinářských provozů, ale i všude tam, kde je požadováno zvýšení hygienické úrovně při maximální úspoře vody.

Umyvadla jsou vyrobena z nerezu AISI 304. Pro ošetření výrobků z nerezu doporučujeme používat přípravek Würth – konzervace (obj. č. 0893 121 K), čištění (obj. č. 893 121 1). Pro ošetření chromovaných částí doporučujeme čistící prostředek Larrin.

Typová provedení
AUM 09 - plášť s odpadem bez baterie
Typová provedení (12 V) :
AUM 09.1 - umyvadlo na jednu vodu
AUM 09.2 - umyvadlo na dvě vody
AUM 09.TV - umyvadlo s termostatickým ventilem
AUM 09.E - umyvadlo s průtokovým elektrickým ohřívačem (230 V)
Typová provedení (6 V) :
AUM 09.1B - umyvadlo na jednu vodu
AUM 09.2B - umyvadlo na dvě vody
AUM 09.TVB - umyvadlo s termostatickým ventilem
b
Základní technické údaje
dosah čidla:0 – 0,3 m
přívod vody:G 1/2“
odpad:d = 50 mm
vnitřní rozměr dřezu:370 × 340 × 150 mm
nastavitelný čas doběhu:0 – 4 s (nastavena 1 s)
AUM 09.1, .2, .TV
tlak vody:0,1 – 1,0 MPa
el. napájení:12 V, 50 Hz, pro bateriové verze 6 V DC (4 x AA baterie)
příkon:6 VA
napájecí zdroj:ZAC 1/20 (max. 3 × AUM 09)
 ZAC 1/36L (max. 6 × AUM 09)
 ZAC 1/50 (max. 8 × AUM 09)
krytí:IP 55
hmotnost:9 kg
AUM 09.E
tlak vody:0,2 – 0,6 MPa
doporučený tlak:0,3 MPa (bez kolísání a vzduch. bublin)
el. napájení:230 V, 50 Hz
příkon:3 500 W
krytí:IP 54
hmotnost:10,5 kg
b
Požadavky na stavební připravenost
  1. Připraven přívod vody podle obrázku
  2. Připraven odpad d = 50 mm
  3. Připraven kabel pro napájení 12 V, 50 Hz ze zdroje ZAC (kromě AUM 09.E), CYKY 2A × 1,5
  4. Pro AUM 09.E přiveden napájecí kabel CYKY 3C × 1,5 ÷ 2,5
b
Kompletní dodávka
  • dřez s opláštěním
  • výtokové ramínko
  • snímací hlavice s elektronikou
  • elektromagnetický ventil
  • rohový ventil s filtrem (AUM 09.2, .TV – 2 ks)
  • kulový ventil (AUM 09.TV)
  • směšovací ventil (AUM 09.2)
  • termostatický T kus (AUM 09.TV)
  • průtokový ohřívač (AUM 09.E)
  • zdroj ZAC E – 12 V,50 Hz (AUM 09.E)
  • odpadový sifon
  • připojovací hadice
  • drobný montážní materiál
b
Schéma

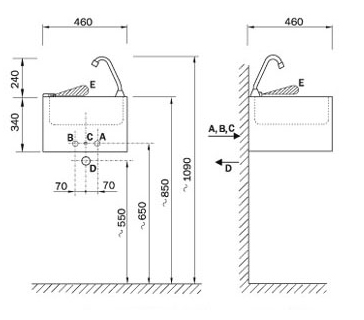

Schéma - AUM 09 závěsné umyvadlo velké
b
A -studená voda (AUM 09.2, .TV, .E)
míchaná voda (AUM 09.1) trubka G 1/2" vnitřní
D -odpad
B -teplá voda (AUM 09.2, .TV) trubka G 1/2" vnitřníE -zóna snímání
C -el. přívod
b
b
Název zbožíCena bez DPH
AUM 09 -
plášť s odpadem, bez baterie
6 340 Kč
AUM 09.1 -
závěsné umyvadlo velké pro jednu vodu - 12V, 50 Hz
10 560 Kč
AUM 09.1B -
závěsné umyvadlo velké pro jednu vodu - 6V (4x1,5)
11 560 Kč
AUM 09.2 -
závěsné umyvadlo velké pro teplou a studenou vodu - 12V, 50 Hz
10 870 Kč
AUM 09.2B -
závěsné umyvadlo velké pro teplou a studenou vodu - 6V (4x1,5)
11 870 Kč
AUM 09.E -
závěsné umyvadlo velké s průtokovým ohřívačem - 230V, 50 Hz
16 340 Kč
AUM 09.TV -
závěsné umyvadlo velké s termostatickým ventilem - 12V, 50 Hz
12 640 Kč
AUM 09.TVB -
závěsné umyvadlo velké s termostatickým ventilem - 6V (4x1,5)
13 640 Kč
b
Zde si můžete stáhnout k výrobku
pdfAUM 09 montážní návod - ( 53 kB )
pdfAUM 09 B montážní návod - ( 49 kB )
pdfAUM 09 E montážní návod - ( 67 kB )
dwgAUM 09.1 data pro návrháře - ( 43 kB )
