AUM 018

nízké nerezové umyvadlo

AUM 018 nízké nerezové umyvadlo

AUM 018 je nízké automatické nerezové umyvadlo určené pro upevnění na stěnu a vhodné všude tam, kde jsme omezení hloubkou prostoru. Součástí umyvadla je navařený nerezový sifon, který je umístěn až v zadní části tak, aby zabíral co nejméně prostoru, a který je tak odolný proti nechtěnému i záměrnému poškození.

Umyvadlo může být dodáno samostatně nebo osazeno automatickou vodovodní baterií v provedení na jednu předmíchanou vodu, na dvě vody (teplou a studenou) nebo s termostatickým ventilem. Optoelektronický snímač reaguje na ruce pod ramínkem – po vložení rukou do zóny snímání se automaticky pustí voda otevřením elektromagnetického ventilu, který zůstává sepnut ještě nastavenou dobu po jejich vyjmutí (doba doběhu). Napájení je možné 12 V ze zdroje ZAC nebo na čtyři tužkové baterie u bateriového provedení. Umyvadlo je vybaveno proti přetlačování teplé vody.

Umyvadlo dodávané jako plášť bez ramínka je standardně vybaveno otvorem pro stojánkovou baterii. Lze jej dodat i bez otvoru v umyvadle - pro nástěnnou baterii.

Opláštění je vyrobeno v kombinaci materiálu tl. 1,5 a 2 mm s robustními konzolami pro uchycení. Umyvadla jsou vyrobena z nerezu AISI 304.

Nerezové umyvadlo AUM 018 svou konstrukcí a provedením splňuje požadavky norem EU. Je určeno všude tam, kde je požadováno zvýšení hygienické úrovně při maximální úspoře vody.

Pro ošetření výrobků z nerezu doporučujeme používat přípravek Würth – konzervace (obj. č. 0893 121 K), čištění (obj. č. 893 121 1).

Typová provedení
AUM 018 - nízké nerezové umyvadlo s automat.baterií na 1 vodu, 12 V, 50 Hz
Typová provedení napájení 12 V, 50 Hz (ze zdroje ZAC) :
AUM 018.1 - nízké nerezové umyvadlo s automat.baterií na 1 předmíchanou vodu
AUM 018.2 - nízké nerezové umyvadlo s automat.baterií na 2 vody
AUM 018.TV - nízké nerezové umyvadlo s automat.baterií s termost.ventilem
Typová provedení napájení 6V (4× AA baterie) :
AUM 018.1B - nízké nerezové umyvadlo s automat.baterií na 1 předmíchanou vodu
AUM 018.2B - nízké nerezové umyvadlo s automat.baterií na 2 vody
AUM 018.TVB - nízké nerezové umyvadlo s automat.baterií s termost.ventilem
b
Základní technické údaje
dosah čidla:automatické nastavení
 pod výtokové ramínko
přívod vody:G 1/2“
odpad:d = 40 mm
vnitřní rozměr dřezu:520 x 470
nastavitelný čas doběhu:0–4 s (nastavena 1 s)
tlak vody:0,1–1,0 MPa (0,2–0,8 MPa u bateriových verzí)
el. napájení:12 V, 50 Hz
 6 V (4× AA baterie u bateriových verzí)
příkon:6 VA
 10 VA pro verze s dvěma vodami
napáj. zdroj pro 12 V:ZAC 1/20 (max. 3 x AUM 018.1, 018.TV a max. 2 x 018.2)
 ZAC 1/36L (max. 6 x AUM 018.1, 018.TV a max. 4 x 018.2)
 ZAC 1/50 (max. 8 x AUM 018.1, 018.TV a max. 5 x 018.2)
hmotnost:9 kg (AUM 018)
 11 kg (AUM 018 s baterií)
b
Požadavky na stavební připravenost
  1. Připraven odpad d = 40 mm dle obrázku
  2. Připraven přívod vody G 1/2" dle obrázku (jen pro verze s automat. baterií)
  3. Připraven kabel pro napájení 12 V, 50 Hz ze zdroje ZAC (CYKY 2A x 1,5) - pouze pro 12 V verze
b
Kompletní dodávka
  • nerezové umyvadlo s konzolou na přichycení
  • drobný montážní upevňovací materiál
  • automatická baterie AUM 3 (dle zvoleného napájení a regulace vody) - u varianty s baterií
b

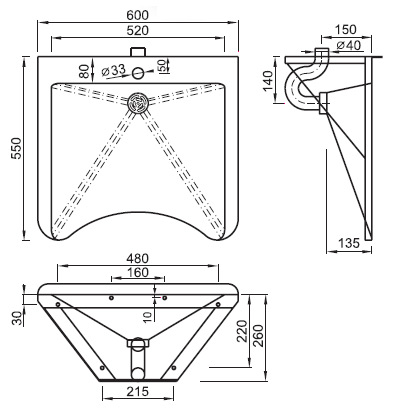

Schéma

Schéma - AUM 018 nízké nerezové umyvadlo
b
b
Název zbožíCena bez DPH
AUM 018 -
závěsné nerezové umyvadlo se sifonem, bez baterie
7 860 Kč
AUM 018.1 -
závěsné nerezové umyvadlo se sifonem, pro jednu vodu, 12 V, 50 Hz
11 990 Kč
AUM 018.2 -
závěsné nerezové umyvadlo se sifonem, pro dvě vody, 12 V, 50 Hz
12 390 Kč
AUM 018.TV -
závěsné nerezové umyvadlo se sifonem, s termost.ventilem, 12 V, 50 Hz
14 590 Kč
AUM 018.1B -
závěsné nerezové umyvadlo se sifonem, pro jednu vodu, 6 V (4 x AA baterie)
12 990 Kč
AUM 018.2B -
závěsné nerezové umyvadlo se sifonem, pro dvě vody, 6 V (4 x AA baterie)
13 390 Kč
AUM 018.TVB -
závěsné nerezové umyvadlo se sifonem, pro dvě vody, 6 V (4 x AA baterie)
15 590 Kč
b
Zde si můžete stáhnout k výrobku
pdfAUM 018 katalogový list - ( 154 kB )
pdfAUM 018 montážní návod - ( 53 kB )
pdfAUM 018 B montážní návod - ( 49 kB )
pdfAUM 018 plášť montážní návod - ( 34 kB )
dwgAUM 018 data pro návrháře - ( 30 kB )
