AUM 020

nerezové kulaté umyvadlo s kulatým dřezem

AUM 020 nerezové kulaté umyvadlo s kulatým dřezem

Jedná se o designové nerezové kulaté umyvadlo, ve kterém je zakomponován kulatý vnitřní dřez. Umyvadlo je určeno k zavěšení na stěnu a jeho součástí je odpadový sifon včetně napojení na přepad. Vnitřní kulaté kouty dřezu zaručují snadný odtok vody z umyvadla do odpadu. Díky opláštění a zakrytování tvoří umyvadlo kompaktní pevný celek, který je odolný i proti zvýšenému namáhání nebo vandalismu.

V základním provedení umyvadlo nemá otvor pro stojánkovou baterii. Lze jej zdarma vystřihnout - nutno uvést v objednávce průměr a umístění otvoru na umyvadle.

Umyvadlo může být doplněno o bezdotykovou umyvadlovou baterii řady AUM 3 s napájením na 12 V ze zdroje či na 6 V z tužkových baterií

Typová provedení s automatickou baterií:

a) 1 předmíchanou vodu (AUM 020.1, resp. AUM 020.1B)

b) teplou a studenou vodu se směšovacím ventilem (AUM 020.2, resp. AUM 020.2B)

c) teplou a studenou vodu s termostatickým ventilem (AUM 020.TV, resp. AUM 020.TVB).

Umyvadla jsou vyrobena z nerezu AISI 304. Pro ošetření výrobků z nerezu doporučujeme používat přípravek Würth – konzervace (obj. č. 0893 121 K), čištění (obj. č. 893 121 1). Pro ošetření chromovaných částí doporučujeme čistící prostředek Larrin.

Základní technické údaje
AUM 020
vnější rozměry:459 x 456 x 250 mm
vnitřní rozměr dřezu:d 390 x 181 mm
odpad:d = 40 mm
AUM 020.1, .2, .TV (+ bateriové verze .B)
přívod vody:G 1/2"
tlak vody:0,1 - 1 MPa (12 V, verze), 0,2 - 0,8 MPa (6 V verze)
el. napájení:12 V, 50 Hz
 6 V (4× AA baterie) - u bateriových verzí (.B)
příkon u 12 V, verze:6 VA, (10 VA u AUM 020.2)
napáj. zdroj pro 12 V:ZAC 1/20 - max. 3× AUM 020.1, 020.TV, max. 2x AUM 020.2
 ZAC 1/36 - max. 6× AUM 020.1, 020.TV, max. 4x AUM 020.2
 ZAC 1/50 - max. 8× AUM 020.1, 020.TV, max. 5x AUM 020.2
b
Požadavky na stavební připravenost
  1. Připraven odpad d = 40 mm dle schematu
  2. U verze s automatickou baterií připraveny přívody vody G 1/2"
  3. U verze s automatickou baterií na 12 V - přivedena eletřina 12 V, 50 Hz ze zdroje ZAC
b
Typová provedení
AUM 020 - nerezové umyvadlo, včetně odpadu a kotvení, bez ramínka
Typová provedení s automatickou baterií - napájení 12 V, 50 Hz ze zdroje ZAC :
AUM 020.1 - nerezové umyvadlo s automatickou baterií AUM 3, na 1 vodu
AUM 020.2 - nerezové umyvadlo s automatickou baterií AUM 3, na 2 vody
AUM 020.TV - nerezové umyvadlo s automatickou baterií AUM 3, s termostatickým ventilem
Typová provedení s automatickou baterií - napájení tužkové baterie - 6 V (4 x 1,5) :
AUM 020.1B - nerezové umyvadlo s automatickou baterií AUM 3, na 1 vodu
AUM 020.2B - nerezové umyvadlo s automatickou baterií AUM 3, na 2 vody
AUM 020.TVB - nerezové umyvadlo s automatickou baterií AUM 3, s termostatickým ventilem
b
Kompletní dodávka
  • nerezové umyvadlo
  • drobný montážní upevňovací materiál
  • sifon
Verze a automatickou baterií
  • automatická baterie dle zvoleného napájení a regulace vody
  • vodoinstalační připojovací materiál
b

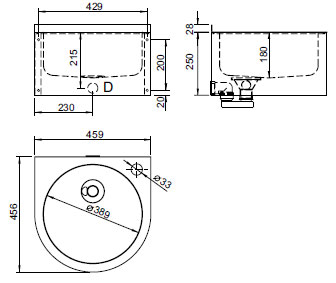

Schéma

Schéma - AUM 020 nerezové kulaté umyvadlo s kulatým dřezem
b
D -odpad
b
b
Název zbožíCena bez DPH
AUM 020 -
nerezové umyvadlo, včetně odpadu a kotvení, bez ramínka
5 650 Kč
AUM 020.1 -
automatické nerezové umyvadlo, na 1 vodu, 12 V, 50 Hz
9 650 Kč
AUM 020.2 -
automatické nerezové umyvadlo, na 2 vody, 12 V, 50 Hz
9 950 Kč
AUM 020.TV -
automatické nerezové umyvadlo, na 2 vody s TV, 12 V, 50 Hz
12 650 Kč
AUM 020.1B -
automatické nerezové umyvadlo, na 1 vodu, 6 V (4 x AA)
10 650 Kč
AUM 020.2B -
automatické nerezové umyvadlo, na 2 vody, 6 V (4 x AA)
10 950 Kč
AUM 020.TVB -
automatické nerezové umyvadlo, na 2 vody s TV, 6 V (4 x AA)
13 650 Kč
b
Zde si můžete stáhnout k výrobku
pdfAUM 020 montážní návod - ( 53 kB )
pdfAUM 020 B montážní návod - ( 49 kB )
pdfAUM 020 plášť montážní návod - ( 34 kB )
dwgAUM 020 data pro návrháře - ( 24 kB )
