AUM 01

nerezové umyvadlo s konzolami

AUM 01 nerezové umyvadlo s konzolami

AUM 01 je nerezové umyvadlo moderního designu osazené bezdotykovou baterií. Svým tvarem a zaměřením je určeno jako náhrada keramických umyvadel do běžných prostorů. Umyvadlo lze objednat buď jako samostatný plášť s předlisovaným otvorem o průměru 33 mm pro baterii, nebo jako komplet se senzorovou baterií (osazeno oblíbenou bezdotykovou baterií AUM 3 ve všech provedeních - na jednu vodu, dvě vody, s termostatickým ventilem a obou variantách napájení - 6 V (4 x AA baterie) a 12 V ze zdroje ZAC).

Při vložení rukou do umyvadla (do zóny snímání) se automaticky pustí voda otevřením elektromagnetického ventilu, který zůstává sepnut ještě nastavenou dobu po vyjmutí rukou (doba doběhu). Při trvalém zaclonění ventilu po 30 s zavírá vodu.

Sifon není součástí dodávky. Umyvadlo je vybaveno proti přetlačování teplé a studené vody. Automatické nerezové umyvadlo AUM 01 je svojí odolností proti poškození určeno především pro veřejná sociální zařízení, stravovací objekty, dálniční odpočívadla apod., kde zaručuje maximální úsporu vody a dlouhou životnost.

Umyvadla jsou vyrobena z nerezu AISI 304. Pro ošetření výrobků z nerezu doporučujeme používat přípravek Würth – konzervace (obj. č. 0893 121 K), čištění (obj. č. 893 121 1). Pro ošetření chromovaných baterií doporučujeme čistící prostředek Larrin.

Typová provedení
AUM 01 - umyvadlo bez baterie
AUM 01.1 - umyvadlo na jednu vodu - 12V,50Hz
AUM 01.1B - umyvadlo na jednu vodu - 6V (4xAA baterie)
AUM 01.2 - umyvadlo na dvě vody (teplá + studená) - 12V,50Hz
AUM 01.2B - umyvadlo na dvě vody (teplá + studená) - 6V (4xAA baterie)
AUM 01.TV - umyvadlo s termostatickým ventilem - 12V,50Hz
AUM 01.TVB - umyvadlo s termostatickým ventilem - 6V (4xAA baterie)
b
Základní technické údaje
dosah čidla:automaticky
přívod vody:G 1/2“
tlak vody:0,2 – 0,8 MPa (AUM 01.B)
 0,1 – 1,0 MPa (AUM 01)
odpad:d = 40 mm
čas doběhu:0 – 4 s (nastavena 1 s)
el. napájení:12 V, 50 Hz (AUM 01)
 6 V DC (AUM 01.B)
napájecí zdroj:ZAC 1/20 (max. 3× AUM 01.1,.TV, max. 2× AUM 01.2)
 ZAC 1/50 (max. 8× AUM 01.1, .TV, max. 5× AUM 01.2)
 tužkové baterie AA – 1,5 V (AUM 01.B) – 4 ks
životnost baterií:při 100 sepnutích denně – cca 1,5 roku
hmotnost:4 kg
b
Požadavky na stavební připravenost
  1. Připraven přívod vody – Tr 1/2" podle obrázku (jen pro verze s automat. baterií)
  2. Připraven odpad d = 40 mm
  3. Připraven kabel pro napájení – 12 V, 50 Hz ze zdroje ZAC - pouze pro 12 V verze
b
Kompletní dodávka
  • nerezové umyvadlo
  • výtokové ramínko s elektronikou (ne u verze bez baterie)
  • elektromagnetický ventil (ne u verze bez baterie, 2 x u verze s dvěma vodami)
  • rohový ventil s filtrem (ne u verze bez baterie, 2 x u verze s dvěma vodami a TV)
  • směšovací T – kus se zpětnými klapkami (AUM 01.2B)
  • kulový ventil (u verze s TV)
  • termostatický ventil (u verze s TV)
  • připojovací hadice (ne u verze bez baterie)
  • tužkové baterie 1,5 V - 4 ks (jen u bateriové verze)
  • přepad s krytkou
  • konzoly
  • drobný montážní materiál
b
Na objednávku
  • ZAC - zdroj bezpečného napětí 12V, 50Hz
b

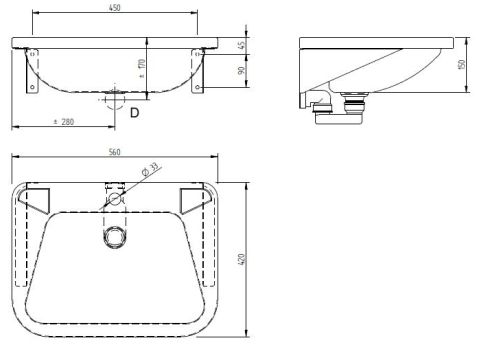

Schéma

Schéma - AUM 01 nerezové umyvadlo s konzolami
b
A -STUDENÁ VODA (AUM 01.2, .2B, .TV, .TVB)
MÍCHANÁ VODA (AUM 01.1, .1B)
trubka G 1/2"
D -ODPAD (d = 40 mm)
B -TEPLÁ VODA (AUM 01.2, .2B, .TV, .TVB)
trubka G 1/2"
E -ZÓNA SNÍMÁNÍ
C -EL. PŘÍVOD (AUM 01) kabel CYKY 2Ax1,5
b
b
Název zbožíCena bez DPH
AUM 01 -
nerezové umyvadlo s konzolami bez baterie
7 790 Kč
AUM 01.1 -
automatické nerezové umyvadlo s konzolami na jednu vodu - 12V, 50 Hz
10 890 Kč
AUM 01.1B -
automatické nerezové umyvadlo s konzolami na jednu vodu - 6V (4 x 1,5)
11 890 Kč
AUM 01.2 -
automatické nerezové umyvadlo s konzolami na dvě vody - 12V, 50 Hz
11 980 Kč
AUM 01.2B -
automatické nerezové umyvadlo s konzolami na dvě vody - 6V (4x1,5)
12 980 Kč
AUM 01.TV -
automatické nerezové umyvadlo s konzolami a termostat. ventilem - 12V, 50 Hz
13 150 Kč
AUM 01.TVB -
automatické nerezové umyvadlo s konzolami a termostat. ventilem - 6V (4x1,5V)
14 150 Kč
b
Zde si můžete stáhnout k výrobku
pdfAUM 01 katalogový list - ( 169 kB )
pdfAUM 01.1 montážní návod - ( 170 kB )
pdfAUM 01.2 montážní návod - ( 181 kB )
pdfAUM 01.TV montážní návod - ( 200 kB )
pdfAUM 01.TVB montážní návod - ( 202 kB )
dwgAUM 01 data pro návrháře - ( 34 kB )
dwgAUM 01.1 data pro návrháře - ( 34 kB )
dwgAUM 01.1B data pro návrháře - ( 35 kB )
dwgAUM 01.2 data pro návrháře - ( 35 kB )
dwgAUM 01.2B data pro návrháře - ( 35 kB )
dwgAUM 01.TV data pro návrháře - ( 34 kB )
dwgAUM 01.TVB data pro návrháře - ( 35 kB )
