AUL 04

závěsný nerezový umývací žlab

AUL 04 závěsný nerezový umývací žlab

AUL 04 je nerezový umývací žlab určený k zavěšení na stěnu. Konstrukce umožňuje instalaci výtokových ramínek, případně použití bezdotykově ovládaných baterií. Základní provedení žlabu je bez otvorů pro baterie, otvory lze zhotovit na objednávku.

Provedení žlabu je podle umístění odpadu pravé nebo levé (při pohledu na žlab zepředu). Umývací žlab AUL 04 je svojí konstrukcí a odolným nerezovým provedením určen k instalaci do umýváren a šaten výrobních prostorů potravinářských závodů. Podle potřeb provozu a prostorové dispozice je možné žlab na objednávku vyrobit i v jiné délce. Při objednání je nutné uvádět požadované provedení.

Typová provedení
AUL 04.1 - závěsný žlab délky 1 250 mm
AUL 04.2 - závěsný žlab délky 1 900 mm
AUL 04.3 - závěsný žlab délky 2 500 mm
AUL 04.4 - závěsný žlab délky 3 000 mm
b
Základní technické údaje
Odpad:pro odtokový ventil 6/4“
Celkové rozměry:L × 430 × 400 mm
Vnitřní rozměr žlabu:L-5 × 330 × 200 mm
AUL 04.1
Délka L:1250 mm
Hmotnost:17 kg
AUL 04.2
Délka L:1900 mm
Hmotnost:24 kg
AUL 04.3
Délka L:2500 mm
Hmotnost:31 kg
AUL 04.4
Délka L:3000 mm
Hmotnost:38 kg
b
Požadavky na stavební připravenost
  1. Připraven odpad podle použitého sifonu. (Sifon není součástí dodávky.)
b
Kompletní dodávka
  • žlab
  • závěsná konzola
  • drobný montážní materiál
b

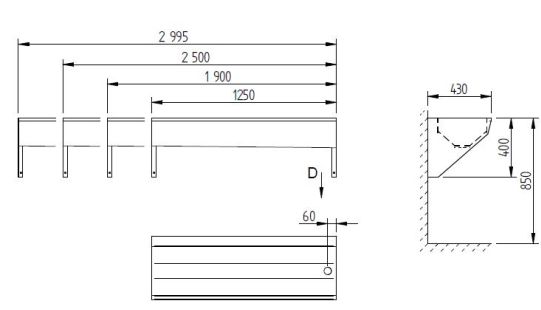

Schéma

Schéma - AUL 04 závěsný nerezový umývací žlab
b
D -ODPAD - PRAVÉ PROVEDENÍ
D* -ODPAD - LEVÉ PROVEDENÍ
L -DÉLKA ŽLABU (DLE TYPOVÉHO PROVEDENÍ)
b
b
Název zbožíCena bez DPH
AUL 04.1 -
závěsný nerezový umývací žlab 1250 mm
8 490 Kč
AUL 04.2 -
závěsný nerezový umývací žlab 1900 mm
9 660 Kč
AUL 04.3 -
závěsný nerezový umývací žlab 2500 mm
11 670 Kč
AUL 04.4 -
závěsný nerezový umývací žlab 3000 mm
13 470 Kč
b
Zde si můžete stáhnout k výrobku
pdfAUL 04 katalogový list - ( 302 kB )
pdfAUL 04.1 montážní návod - ( 48 kB )
pdfAUL 04.2 montážní návod - ( 48 kB )
pdfAUL 04.3 montážní návod - ( 48 kB )
pdfAUL 04.4 montážní návod - ( 48 kB )
dwgAUL 04.1 data pro návrháře - ( 95 kB )
dwgAUL 04.2 data pro návrháře - ( 95 kB )
dwgAUL 04.3 data pro návrháře - ( 95 kB )
dwgAUL 04.4 data pro návrháře - ( 61 kB )
