automatická mlžící sprcha

AMS 01 automatická mlžící sprcha

AMS 01 je automatická mlžící sprcha určená k ochlazování uzenin po tepelné úpravě. Sprcha je tvořena řídícím rozvaděčem s vpichovým teploměrem (AMS 01) a libovolným počtem ramen (RS 01). Jejich rotací vzniká vodní mlha, která uzeniny ochlazuje. Mlžení je cyklicky vypínáno, čímž dochází k postupnému ochlazování a proto není velký rozdíl teploty uvnitř výrobku a na jeho povrchu. Navíc je spotřeba vody při cyklickém vypínání výrazně menší než při trvalém sprchování. Ukončení ochlazování je možné buď po uplynutí nastaveného času (AMS 01.1) nebo po dosažení požadované teploty (AMS 01.2). U varianty AMS 01.3 lze vybrat sledovanou veličinu. Teplota je měřena vpichovým teploměrem uvnitř výrobku. Ochlazování lze kdykoliv ukončit zmáčknutím tlačítka stop. Každé rameno je možné samostatně vypnout.

Typová provedení
AMS 01.1 - automatická mlžící sprcha s časovým režimem
AMS 01.2 - automatická mlžící sprcha s teplotním režimem
AMS 01.3 - automatická mlžící sprcha s přepínáním teplotního a časového režimu
RS 01 - rotační rameno
b
Sprcha AMS 01 může mít více variant, které je možné konzultovat při objednání.
Základní technické údaje
přívod vody:G 1/2“ (RS 01)
tlak vody:0,2 – 1,0 MPa
spotřeba vody:4 l/min na rameno při 0,3 MPa
el. napájení:230 V, 50 Hz (AMS 01)
příkon:10 VA + 4 VA / rameno
počet rotačních ramen:neomezen
nastavitelný čas:0 - 255 minut
hmotnost:10 kg (AMS 01)
b
Požadavky na stavební připravenost
  1. Provedena nosná konstrukce umožňující přišroubování 1/2“ nástěnky ve výšce cca 400 mm nad horní hranou vozíku s uzeninami
  2. Proveden odpad v místnosti
  3. Proveden rozvod vody k jednotlivým ramenům – v přívodu musí být osazen filtr pro odstranění mechanických nečistot z vody
  4. Připraven napájecí kabel CYKY 3C × 1,5
b
Kompletní dodávka
    AMS 01
    • řídící rozvaděč
    • vpichový teploměr (AMS 01.2,3)
    • elektronický termostat (AMS 01.2, .3)
    • časový spínač (AMS 01.1, .3)
    RS 01 (musí být objednán samostatně)
    • tryska (3 ks)
    • mosazná nástěnka
    • elektromagnetický ventil
    b

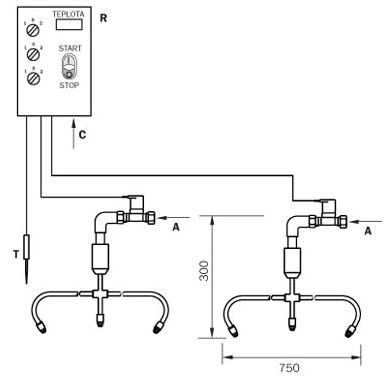

    Schéma

    Schéma - AMS 01 automatická mlžící sprcha
    b
    A -přívod vody
    C -el. přívod
    R -řídící rozvaděč
    T -vpichový teploměr
    b
    b
    Název zbožíCena bez DPH
    AMS 01.1 -
    automatická mlžící sprcha s časovým režimem
    23 650 Kč
    AMS 01.2 -
    automatická mlžící sprcha s teplotním režimem
    24 650 Kč
    AMS 01.3 -
    automatická mlžící sprcha s časovým a teplotním režimem
    25 770 Kč
    RS 01 -
    rotační rameno pro AMS 01
    3 850 Kč
    b
    Zde si můžete stáhnout k výrobku
    pdfAMS 01 katalogový list - ( 189 kB )
    pdfAMS 01 montážní návod - ( 91 kB )
