AFO 02 - II

nerezové pítko (pitná fontána) na postavení do prostoru (i venkovní)

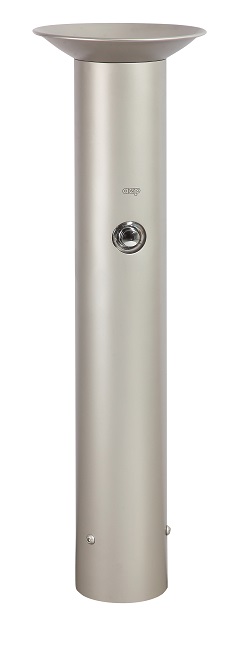

AFO 02 - II nerezové pítko (pitná fontána) na postavení do prostoru (i venkovní)

AFO 02-II je nerezové pítko (pitná fontánka) moderního designu s tlačným ventilem a jednoduchým ovládáním. Voda teče po dobu stlačení ventilu a po jeho puštění ještě nastavenou dobu, čímž dochází k opláchnutí trysky.

Pítko je tvořeno kotevní částí určenou k zabetonování do země a vlastním sloupem s ventilem a tryskou. Části jsou spojeny 3 šrouby a horní část lze tedy v případě potřeby (např. na zimu) demontovat.

Přívod vody je proveden flexibilní hadicí, sifon je tvořen pružnou flexibilní spojkou. Pružné provedení přívodu vody i odpadu umožňuje variabilní a bezproblémové připojení pítka.

Nerezová pitná fontánka AFO 02-II je vhodná zejména do škol, zdravotnických a lázeňských zařízení a je použitelná i pro venkovní prostředí.

Pítko AFO 02-II je vyrobeno z nerezové oceli třídy AISI 304. Pítko AFO 02.CL-II je vyrobeno z materiálu AISI 316 - vhodné do prostředí se zvýšenou koncentrací chlóru.

Pro ošetření výrobků z nerezu doporučujeme používat přípravek Würth – konzervace (obj. č. 0893 121 K), čištění (obj. č. 893 121 1).

Kompletní nabídku pitných fotnán v různých provedeních naleznete pod tímto odkazem: Nerezová pítka a pitné fontánky.

AFO 02 - II nerezové pítko (pitná fontána) na postavení do prostoru (i venkovní)

Detail misky pítka

Typová provedení
AFO 02-II - nerezové sloupové pítko pro umístění do prostoru, nerez AISI 304
AFO 02.CL-II - nerezové sloupové pítko pro umístění do prostoru, nerez AISI 316
b
Základní technické údaje
přívod vody:G 1/2"
tlak vody:0,2 – 0,6 MPa, doporučený 0,3 MPa
odpad:d = 40 mm
vnitřní rozměr dřezu:d = 290 mm
hmotnost:20 kg
b
Požadavky na stavební připravenost
  1. Připraven přívod vody – G 1/2“.
  2. Připraven odpad d = 40 mm.
  3. Připravena nika na uchycení (zabetonování) základny.
b
Kompletní dodávka
  • nerezový sloup a kužel s tryskou
  • tlačný ventil
  • kotevní konstrukce
  • flexibilní hadicový sifon
  • připojovací hadice
  • upevňovací materiál
b
Schéma

Schéma - AFO 02 - II nerezové pítko (pitná fontána) na postavení do prostoru (i venkovní)
b
*K -kotevní konstrukce
A -přívod vody trubka G 1/2"
D -odpad d=40 mm
b
b
Název zbožíCena bez DPH
AFO 02-II -
nerezové pítko (fontánka) na postavení do prostoru, nerez AISI 304
13 330 Kč
AFO 02.CL-II -
nerezové pítko (fontánka) na postavení do prostoru, nerez AISI 316
16 550 Kč
b
Zde si můžete stáhnout k výrobku
pdfAFO 02-II montážní návod - ( 104 kB )
pdfAFO 02-II (316) montážní návod - ( 99 kB )
