		OV 02 odpadní vpusť pojezdová

OV 02 je robustní nerezová vpusť s uzávěrem umožňuje přejezd vozidlem. Slouží pro vypouštění nádrží na odpadovou vodu u karavanů.
Vpusť je možno osadit

na stávající kanalizační šachtu (s rámem ROV 02)
na jímku pro letní provoz JOV 02.L
na jímku pro celoroční provoz JOV 02.Z

Jímky jsou opatřeny sifonem a napojí se na odpad d =110 mm.

Základní technické údaje
OV 02
Rozměr:	540 × 540 × 85 mm
Nosnost:	3500 kg
ROV 02
Rozměr:	830 × 830 × 200 mm
JOV 02.L
Rozměr vnitřní:	500 × 500 × 450 mm
Rozměr celkový:	630 × 630 × 450 mm
JOV 02.Z
Rozměr vnitřní:	500 × 500 × 1250 mm
Rozměr celkový:	630 × 630 × 1250 mm
Odpad:	d = 110 mm

Požadavky na stavební připravenost
Připraven otvor v zemi: JOV 02.L – 630 × 630 × 200 mm a pokračující 530 × 530 × 250 mm JOV 02.Z – 630 x 630 x 200 mm a pokračující 530 × 530 ×1050 mm ROV 02 – 830 × 830 × 200 mm Připraven odpad d = 110 mm Připravena jímka pro ROV 02

Kompletní dodávka

dodávka musí být tvořena:

OV 02 + ROV 02
nebo OV 02 + JOV 02.L
nebo OV 02 + JOV 02.Z

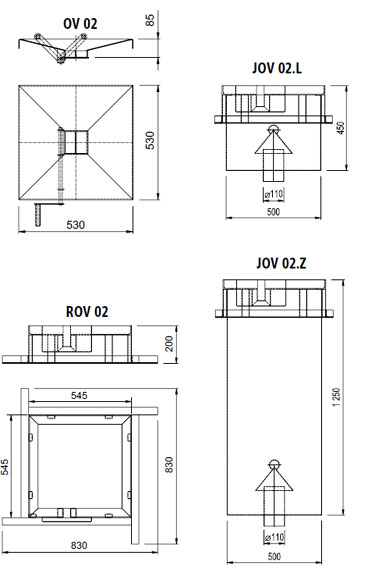

Schéma

Název zboží

Cena bez DPH

OV 02 -

odpadní vpusť pojezdová

5 340 Kč

ROV 02 -

instalační rám k OV 02

4 980 Kč

JOV 02.L -

jímka včetně instalačního rámu k OV 02 - pro letní provoz

11 900 Kč

JOV 02.Z -

jímka včetně instalačního rámu k OV 02 - pro celoroční provoz

18 300 Kč

Zde si můžete stáhnout k výrobku
OV 02 montážní návod - ( 58 kB )
