ZAS 3 povrchový žetonový sprchový automat

ZAS 3 je sprchový automat určený pro regulovaný odběr vody. Pro aktivaci využívá speciálně tvarovaný žeton. Snímač žetonů je zabudován přímo v povrchové sprchové armatuře, umístěné ve sprchové kabince. Toto řešení zjednodušuje používání automatu a umožňuje prodloužit dobu sprchování vhozením dalšího žetonu přímo ve sprše. Po vhození žetonu je k dispozici nastavený čas tečení vody. Uživatel si vodu pouští a zavírá zmáčknutím tlačítka. Automat sleduje celkovou dobu tečení vody, která je nastavitelná po 1 sekundě od 10 sekund do 45 minut. Přednastavení z výroby je 5 minut. Poměrné množství zbývajícího času je indikováno na sloupcovém LED displeji na panelu sprchového automatu.

Cena sprchování je dána hodnotou žetonu. Množství odměřované vody lze jednoduše měnit na snímači žetonů. Používané žetony mají typové označení ZT 1 a jsou vyrobeny z profilovaného nerezového plechu.

Žetonový automat ZAS 3 je konstrukčně řešen pro nástěnnou montáž na stávající vývody sprchových baterií. Pro jeho použití nejsou nutné žádné stavební úpravy ani zásahy do obkladů.

Automat je nově vybaven i funkcí „NEPLACENÝ PROVOZ“. To je vhodné například pokud je pronajatý celý kemp za paušální částku a je v ní i použití sprch. Pro další vylepšení jsme zařadili do standardní dodávky naklápěcí ramínko SP 4, které je stejně jako dosavadní SP 3 antivandalové. Plastovou krytku temostatického ventilu jsme navíc nahradili nerezovou, čímž je kromě zvýšení odolnosti zajištěno i zabránění usazování vodního kamene, který ztěžoval nastavování teploty po delším užívání.

Sprcha je nově doplněna o poličku na odkládání mýdla.

Sprchový automat ZAS 3 je vyroben z nerezu AISI 304. Z jiného materiálu na zakázku (např AISI 316) Pro ošetření výrobků z nerezu doporučujeme používat přípravek Würth – konzervace (obj. č. 0893 121 K), čištění (obj. č. 893 121 1).

Kompletní dodávka

  • nerezový panel
  • snímač žetonů
  • řídící elektronika s indikací
  • schránka na žetony
  • kryt schránky se zámkem
  • elektromagnetický ventil
  • termostatický ventil s nerezovým krytem(ZAS 3.TV)
  • rohový ventil (ZAS 3.TV – 2 ks)
  • piezo tlačítko
  • sprchové ramínko SP 4

ZAS 3.1 schema

Kód výrobku Název výrobku Cena bez DPH Cena s DPH
ZAS 3.1 18 330  22 179
ZAS 3.TV 20 850  25 229
přívod vody G 1/2“
tlak vody 0,1 – 1,0 MPa
el. napájení 12 V, 50 Hz
příkon 6 VA
napájecí zdroj ZAC 1/20 (max. 3x ZAS 3)
ZAC 1/36L (max. 6x ZAS 3)
ZAC 1/50 (max. 8x ZAS 3)
ZAC/ZAS
typ použitých žetonů ZT 1
doba sprchování 10 s – 42,5 min.
hmotnost 12,0 kg
  • Připraven napájecí kabel pro přívod napětí – 12 V, 50 Hz ze zdroje ZAC.
  • Instalace automatu ZAS nevyžaduje žádné speciální stavební úpravy – konstrukce umožňuje připojení na stávající vývody s roztečí od 90 do 160 mm (viz schéma).

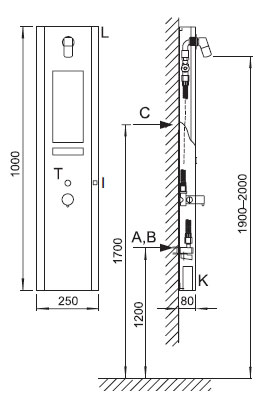

ZAS 3.1 schema

  • A
    přívod předmíchané vody G 1/2"
  • C
    přívod elektřiny 12V, 50 Hz - CYKY 2 x 1,5 (3 x 1,5 při požadavku na "neplacený provoz")
  • T
    piezotlačítko

ZAS 3.TV schema

  • A
    přívod studené vody G 1/2"
  • B
    přívod teplé vody G 1/2"
  • C
    přívod elektřiny 12V, 50 Hz - CYKY 2 x 1,5 (3 x 1,5 při požadavku na "neplacený provoz")
  • T
    piezotlačítko
