MSE 1

sloupový rozvaděč pro odběr elektřiny a vody

MSE 1 sloupový rozvaděč pro odběr elektřiny a vody

MSE je sloupový rozvaděč určený pro placený nebo neplacený odběr elektřiny, případně vody, určený pro 4 odběrná místa. Po zmáčknutí příslušného tlačítka a vhození mincí se na displeji objeví hodnota kreditu a uživatel může začít odebírat elektrickou energii, případně vodu. Displej ukazuje aktuální hodnotu kreditu. Při jeho spotřebování dojde k automatickému odpojení elektřiny a k uzavření vody. Uživatel může kdykoliv vhodit další mince a tím prodloužit dobu odběru. Sloup může být doplněn kanálovou vpustí s pachovou uzávěrou, umožňující zaústění 4 ks odpadních hadic d = 50 mm. Při vypnutí napájecího napětí nedochází ke ztrátě kreditu – dojde k jeho uložení do paměti a po obnovení napájení zařízení pracuje s původním nastavením.

Typová provedení
MSE 1.1 - sloupový rozvaděč pro neplacený odběr elektřiny
MSE 1.2 - sloupový rozvaděč pro neplacený odběr elektřiny a vody
MSE 1.3 - sloupový rozvaděč pro placený odběr elektřiny a neplacený odběr vody
MSE 1.4 - sloupový rozvaděč pro placený odběr elektřiny a vody
b
Na základě objednávky je možno vyrobit rozvaděč MSE v atypickém provedení, např. s žetonovým automatem
Základní technické údaje
el. napájení:230V, 50Hz
připojovací svorky:max. 16mm2 (možno smyčkovat třífázové připojení)
počet odběrných míst:4
nastavitelné odběrové tarify:2 (vysoký, nízký)
nastavitelná cena elektřiny:1–20Kč/kWh po 1Kč
maximální odběr z 1 zásuvky:2kW
vybavovací proud proudového chrániče:30mA
použitelné mince:1; 2; 5; 10; 20Kč a 0,1; 0,2; 0,5; 1; 2€
nastavitelný kurz Kč/€:2–50Kč/€ po 1Kč
maximální kredit:999Kč
b
Požadavky na stavební připravenost
  1. Připraven výkop o rozměrech min 0,5 x 0,25 m do hloubky 0,5 m pro osazení rozvaděče.
  2. Ve středu výkopu připraven napájecí kabelová smyčka dle požadovaného výkonu a počtu smyčkovaných rozvaděčů případně připraven přívod vody dle typu rozvaděče.
  3. Délka kabelu smyčky min. 1m nad úrovní terénu.
  4. Přívod vody v úrovni terénu, ukončený uzávěrem s vnějším závitem G 1/2".
  5. Pro MSE 1.2 a 1.4 je vhodné osadit do přívodu vody filtr pro odstranění mechanických nečistot z vody.
  6. Pro osazení kanálové vpusti připraven výkop 0,4 x 0,4 m o hloubce 0,25 m. Uprostřed dna výkopu ukončena kanalizace hrdlem o průměru 75 mm.
b
Na objednávku
  • OV 01 - kanalizační výpusť
b

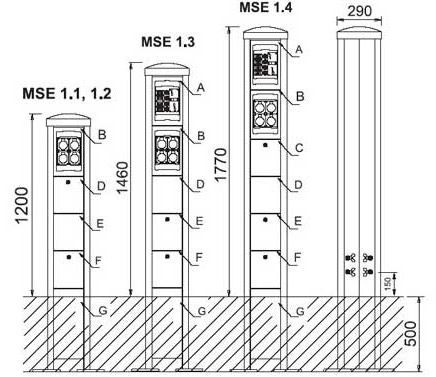

Schéma

Schéma - MSE 1 sloupový rozvaděč pro odběr elektřiny a vody
b
A -modul mincovního automatuE -modul připojovací svorkovnice
B -modul zásuvekF -modul vody
C -modul elektroměrůG -kotevní modul
D -modul jistučů
b
b
Název zbožíCena bez DPH
MSE 1.1 -
sloupový rozvaděč pro neplacený odběr elektřiny
15 860 Kč
MSE 1.2 -
sloupový rozvaděč pro neplacený odběr elektřiny a vody
17 200 Kč
MSE 1.3 -
sloupový rozvaděč pro placený odběr elektřiny a neplacený odběr vody
44 600 Kč
MSE 1.4 -
sloupový rozvaděč pro placený odběr elektřiny a vody
74 400 Kč
b
Zde si můžete stáhnout k výrobku
pdfMSE 1 katalogový list - ( 516 kB )
