VLU 01

nerezová výlevka s automatickým umyvadlem

VLU 01 nerezová výlevka s automatickým umyvadlem

VLU 01 je nerezová výlevka osazená ruční pákovou baterií a kombinovaná s umyvadlem vybaveným automatickou umyvadlovou baterií. Optoelektronický snímač reaguje na ruce pod výtokovým ramínkem – po vložení rukou do zóny snímání se automaticky pustí voda otevřením elektromagnetického ventilu, který zůstává sepnut ještě nastavenou dobu po jejich vyjmutí (doba doběhu). Teplota vody u automatické baterie se nastavuje směšovacím ventilem, který je součástí sestavy (na objednání i termostatickým ventilem).

Odpad je vždy na opačné straně než malé umyvadlo. Provedení výrobku je standardně pravé podle umístění odpadu při pohledu na výlevku zepředu. Levé provedení je nutné uvést na objednávce.

Výlevka je určena pro potravinářské provozovny s nedostatkem prostoru, kde v modulu 650 mm splňuje hygienické požadavky na osazení výlevky a umyvadla.

Základní technické údaje
výlevka
přívod vody:G 1/2“
odpad:75 mm
světlost odpadu:56 mm
vnitřní rozměr výlevky:600 × 500 × 300 mm
automatické umyvadlo
dosah čidla:automaticky
vnitřní rozměr dřezu:300 × 240 × 100 mm
krytí:IP 55
nastavitelný čas doběhu:0 – 4 s (nastavena 1 s)
tlak vody:0,1 – 1,0 MPa
el. napájení:12 V, 50 Hz -VLU 01
 6 V (4 x AA baterie) - VLU 01.B
příkon:6 VA
napájecí zdroj:ZAC 1/20 (max. 3 × VLU 1)
 ZAC 1/50 (max. 8 × VLU 1)
hmotnost:32 kg
b
Požadavky na stavební připravenost
  1. Připraven přívod vody podle obrázku
  2. Připraven odpad 75 mm
  3. Připraven kabel pro napájení 12 V, 50 Hz ze zdroje ZAC, CYKY 2A × 1,5 (jen u VLU 01)
b
Kompletní dodávka
  • dřez výlevky s opláštěním a zadním panelem
  • páková směšovací baterie
  • dřez umyvadla s opláštěním
  • výtokové ramínko
  • elektronika
  • elektromagnetický ventil
  • rohové ventily s filtrem – 2 ks
  • směšovací ventil
  • odpadový sifon
  • připojovací hadice
  • drobný montážní materiál
b

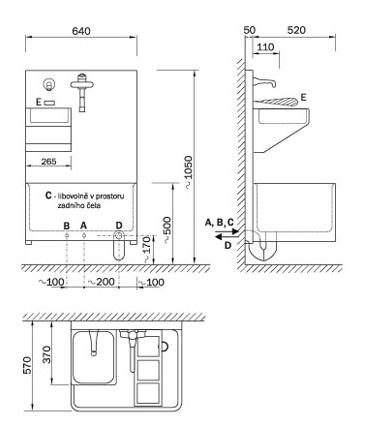

Schéma

Schéma - VLU 01 nerezová výlevka s automatickým umyvadlem
b
A -STUDENÁ VODA trubka G 1/2" vnitřníD -ODPAD
B -TEPLÁ VODA trubka G 1/2" vnitřníE -ZÓNA SNÍMÁNÍ
C -EL. PŘÍVOD
b
b
Název zbožíCena bez DPH
VLU 01 -
nerezová výlevka s automatickým umyvadlem - 12V, 50 Hz
27 640 Kč
VLU 01B -
nerezová výlevka s automatickým umyvadlem - 6V (4x1,5)
28 640 Kč
b
Zde si můžete stáhnout k výrobku
pdfVLU 01 katalogový list - ( 164 kB )
pdfVLU 01 montážní návod - ( 52 kB )
pdfVLU 01 B montážní návod - ( 48 kB )
dwgVLU 01 data pro návrháře - ( 98 kB )
dwgVLU 01.B data pro návrháře - ( 98 kB )
