dezinfekční stanice s brodem, myčkou obuvi, dezinfekcí rukou a závorou

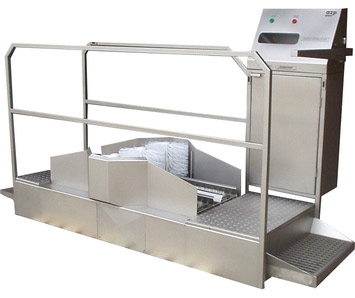

DSO 01 dezinfekční stanice s brodem, myčkou obuvi, dezinfekcí rukou a závorou

DSO 01 je dezinfekční zařízení, které systémem kartáčů, senzorů a elektrickou závoru zajištuje hygienu a omezuje vstup a výstup do provozu. Při průchodu směrem do chráněného prostoru nelze projít bez umytí podrážek a dezinfi kování rukou. Vstupem do prostoru mytí obuvi se aktivuje pohon čtyř horizontálních rotačních kartáčů a současně začne z trysek proudit voda s naředěným dezinfekčním prostředkem. Pracovník si přechodem přes kartáče vydezinfi kuje obuv. Poté pracovník přejde k dezinfekci rukou. Zabudovaný systém reaguje na současné vsunutí obou rukou do vnitřního prostoru zařízení kde automaticky proběhne nástřik aerosolem. V případě dodržení stanoveného postupu se rozsvítí zelená kontrolka, zvedne se závora a pracovník může projít. V opačné situaci se rozsvítí červené signalizační světlo a když pracovník nezopakuje stanovený postup je mu závorou zabráněno projít dál. Při výstupu z chráněného prostoru je na závoře umístěno tlačítko zpětného průchodu a není nutná dezinfekce rukou. Mytí obuvi musí probhnout stejně jako při vstupu, navíc jsou v provozu i vertikální kartáče pro mytí holení. Po opuštění DSO se kartáče automaticky zastaví. V případě čištění zařízení lze jednotlivé kartáče včetně síta bez jakéhokoliv nářadí vyjmout a znovu nasadit. Zařízení lze vyřadit z činnosti zmáčknutím tlačítka central STOP. Dezinfekční stanice je určena k volné instalaci na podlahu a vybavena stavitelnými patkami pro vyrovnání nerovností podlahy. Vývod odpadu je nad úrovní podlahy. Kanystry s dezinfekcí nejsou součástí dodávky.

Základní technické údaje
přívod vody:G 1/2“
tlak vody:0,1 - 1,0 MPa
odpad:G 2“ bez pachové uzávěry
krytí:IP 55
el. napájení:230 V, 50 Hz
příkon:1 200 W
rozměry (dxšxv):2 700 x 1 090 x 1 630
teplota vody:max. 42 °C
doporučená dezinfekce:SANITASE 25 litrů
 AHD 2000 5 litrů
hmotnost:290 kg
b
Požadavky na stavební připravenost
  1. Připraven přívod vody podle obrázku
  2. Připraven odpad G 2“ přes pachovou uzávěru
  3. Připraven el. přívod 230 V, 50 Hz, který musí být připojen přes vypínač odpovídající danému prostředí
b
Kompletní dodávka
  • těleso zařízení s motory a převodovkou
  • elektronika se snímači
  • rotační kartáč (7 ks)
  • dezinfekce rukou
  • elektromechanická závora
  • pochůzné rošty
  • vyjímatelný rošt
  • stavitelné nohy
b

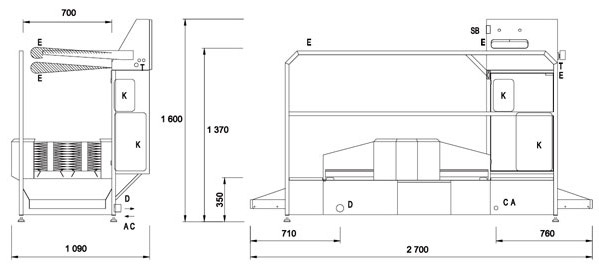

Schéma

Schéma - DSO 01 dezinfekční stanice s brodem, myčkou obuvi, dezinfekcí rukou a závorou
b
A -přívod vody G 1/2" vnitřní K -kanystr
C -el. přívod SB -central stop
D -odpad T -tlačítko zpětného průchodu
E -zóna snímání
b
b
Název zbožíCena bez DPH
DSO 01 -
dezinfekční stanice s brodem, myčkou obuvi, dezinfekcí rukou a závorou - 230V, 50Hz
b
Zde si můžete stáhnout k výrobku
pdfDSO 01 katalogový list - ( 169 kB )
dwgDSO 01 data pro návrháře - ( 213 kB )
