ST 01, STS 01

sanitační nádoba ponorná

ST 01, STS 01 sanitační nádoba ponorná

ST 01 (STS 01) je sanitační nádobka na nože (sekáčky) s elektrickým ohřevem, určená pro porážky a zpracovny masa.

Sanitační teplota 83 °C je udržována elektronickým termostatem s digitálním zobrazením teploty lázně. Při zapnutí nádobky bez vody, případně při úniku vody během provozu, elektronický termostat vypne ohřev a zabrání zničení topného tělesa. Sanitační nádobka je opatřena napouštěcím a vypouštěcím ventilem a přepadem pro zajištění maximální výšky hladiny. Přívod vody do sanitační nádobky je vybaven zpětnou klapkou. Dvouplášťové provedení zajišťuje nízkou teplotu povrchu sanitační nádobky.

Držák nožů ST 01 je ve standardním provedení vyráběn na 4 nože s délkou čepele max. 210 mm. Na objednávku lze vyrobit nádobu hlubší, případně držák na více nožů. STS 01 je sanitační nádobka určená pro 1 nebo více sekáčků. Počet sekáčků je ovlivněn jejich velikostí - vhodné při objednání upřesnit - na základě toho se vyfrézuje příslušný počet drážek pro sekáčky. Podle potřeby je na objednávku možné velikost nádobky uprvit tak, aby se vešlo více sekáčků.

Sanitační nádobku lze upevnit na zeď pomocí konzoly K 01 nebo postavit na podlahu ve stojanu S 01.

Typová provedení
ST 01.F - sanitační nádobka s flexošňůrou a vidlicí
STS 01 - sanitační nádobka pro 1 nebo více sekáčků s flexošňůrou a vidlicí
b
Základní technické údaje
přívod vody:G 1/2"
odpad:Js 20
krytí:IP 55
el. napájení:230 V, 50 Hz
příkon:800 W
teplota lázně:83 °C
objem nádobky:3,5 l
hmotnost:5 kg
b
Požadavky na stavební připravenost
  1. Připraven přívod vody (tlakovou hadicí z rozvodu pitné vody)
  2. Připraven odpad (hadicí Js 20 vyveden do krytého odpadního vedení výrobních prostorů)
  3. Připraven přívod elektrické energie 230 V, 50 Hz, který musí být vybaven jisticím prvkem o hodnotě 6 A a připojen přes vypínač či zásuvku, které vyhovují danému prostředí a splňují požadavky na hlavní vypínač podle ČSN EN 60204-1 (33 22 00)
b
Kompletní dodávka
  • nádoba s opláštěním
  • krycí plastová deska
  • topné těleso
  • elektronický termostat
  • napouštěcí a vypouštěcí ventil
  • distanční vložka na nože
  • připojovací elektrický kabel
b
Na objednávku
  • K 01 – konzola pro upevnění na stěnu
  • S 01 – stojan pro postavení na podlahu
b

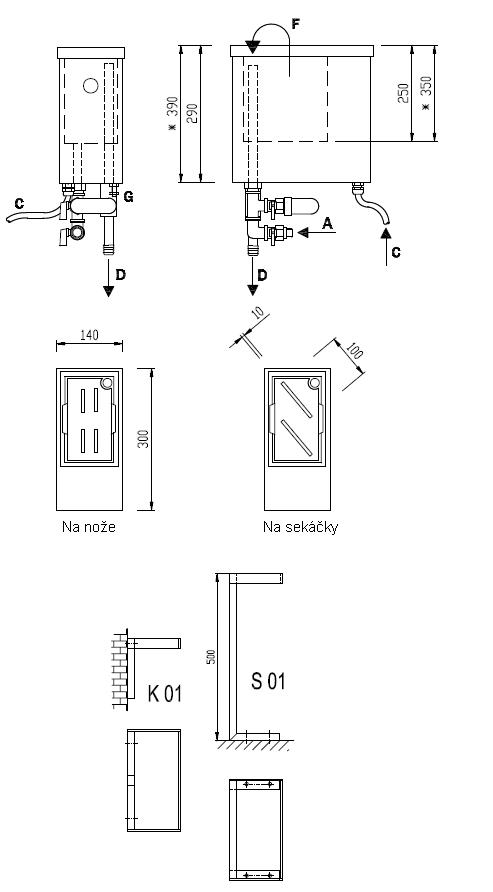

Schéma

Schéma - ST 01, STS 01 sanitační nádoba ponorná
b
* -STS 01 - varianta na sekáčky D -Odpad(vypouštění)
A -Přívod vody(napouštění) F -Přepad
C -El.přívod G -Svorník pospojení
b
b
Název zbožíCena bez DPH
ST 01.F -
sanitační nádoba ponorná na 4 nože s flexo šňůrou 1,5 m - 230V, 50 Hz
13 850 Kč
S 01 -
stojan pro ST 01
1 150 Kč
K 01 -
konzola pro ST 01
720 Kč
STS 01 -
sanitační nádoba ponorná na 2 sekáčky - 230V, 50 Hz
14 850 Kč
b
Zde si můžete stáhnout k výrobku
pdfST 01, STS 01 katalogový list - ( 115 kB )
dwgST 01.F data pro návrháře - ( 96 kB )
