automatická myčka obuvi s tryskami

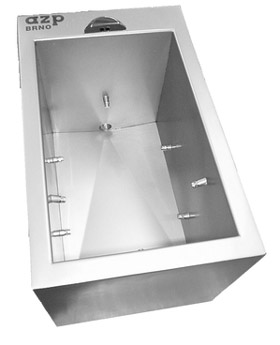

AMO 01 automatická myčka obuvi s tryskami

AMO 01 je nerezová automatická myčka obuvi s vodními tryskami, vybavená pro bezdotykové ovládání optoelektronickým snímačem. Po vkročení do vnitřního prostoru myčky (do zóny snímání) se automaticky pustí voda otevřením elektromagnetického ventilu. Pomocí soustavy trysek uvnitř myčky je obuv zbavena nečistot. Po vystoupení ze snímané zóny elektromagnetický ventil s nastaveným časovým zpožděním (doba doběhu) vodu automaticky uzavře.

AMO 01 se používá pro jednotrubkový přívod tepelně upravené vody z cirkulace, nebo vody namíchané pomocí termostatického ventilu.

Automatická myčka obuvi AMO 01 je určena především pro provozy s lehkým znečištěním obuvi, kde zaručuje rychlé mytí obuvi při maximální úspoře vody.

Na objednávku lze vyrobit i myčku s vnitřními kulatými kouty.

Základní technické údaje
dosah čidla:automaticky
přívod vody:G 1/2“
tlak vody:0,3 – 1,0 MPa
odpad:d = 32 mm
vnitřní rozměr dřezu myčky:250 x 400 x 280 mm
krytí:IP 55
el. napájení:12 V, 50 Hz
příkon:10 VA
napájecí zdroj:ZAC 1/20 (max. 2 x AMO 01)
 ZAC 1/50 (max. 5 x AMO 01)
hmotnost:18 kg
b
Požadavky na stavební připravenost
  1. Připraven přívod vody podle obrázku
  2. Připraven odpad d = 32 mm přes pachovou uzávěru
  3. Připraven kabel pro napájení 12 V, 50 Hz ze zdroje ZAC
b
Kompletní dodávka
  • těleso myčky
  • snímací hlavice
  • trysky – 8 ks
  • elektromagnetický ventil – 2 ks
  • rohový ventil s filtrem
  • připojovací hadice
b

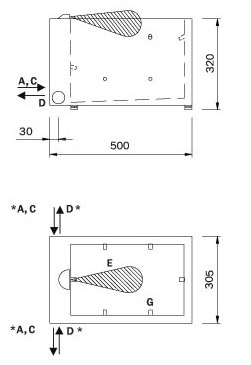

Schéma

Schéma - AMO 01 automatická myčka obuvi s tryskami
b
* -PŘÍVOD VODY, EL. PŘÍVOD A ODPAD JE MOŽNO INSTALOVAT PODLE POTŘEBY DLE OBRÁZKUD -ODPAD
A -PŘÍVOD VODY trubka G 1/2" vnitřníE -ZÓNA SNÍMÁNÍ
C -EL. PŘÍVOD
b
b
Název zbožíCena bez DPH
AMO 01 -
automatická myčka obuvi s tryskami - 12V, 50 Hz
17 980 Kč
b
Zde si můžete stáhnout k výrobku
pdfAMO 01 katalogový list - ( 235 kB )
pdfAMO 01 montážní návod - ( 66 kB )
dwgAMO 01 data pro návrháře - ( 95 kB )
