nerezová sušička obuvi

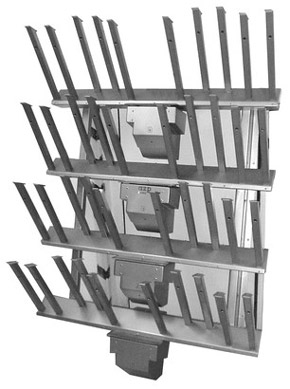

ASO 02 nerezová sušička obuvi

ASO 02 je sušička obuvi s nuceným prouděním vzduchu a elektrickým ohřevem. Stavebnicová konstrukce umožňuje volbu velikosti podle požadovaného počtu vysoušených párů obuvi. Na nosný rám lze osadit 1 až 4 samostatné sušicí jednotky, z nichž každá je určena pro pět párů obuvi. Každá tato jednotka je vybavena vlastním ventilátorem pro zajištění účinného proudění vzduchu. Vzduch je ohříván pomocí elektrického topného tělesa. Doba vysoušení se předvolí pomocí spínacích hodin. Výstupy vzduchu jsou opatřeny klapkami, které se automaticky otevřou po nasazení boty.

ASO 02 je určena pro vysoušení gumové obuvi v provozech vyžadujících její dlouhodobé nošení. Sušičku lze na objednání doplnit o vyvíječ ozonu, čímž dochází k likvidaci plísní a choroboplodných zárodků.

Typová provedení
ASO 02.1 - jednopatrová sušička (pro 5 párů obuvi)
ASO 02.2 - dvoupatrová sušička (pro 10 párů obuvi)
ASO 02.3 - třípatrová sušička (pro 15 párů obuvi)
ASO 02.4 - čtyřpatrová sušička (pro 20 párů obuvi)
b
Základní technické údaje
el. napájení:230 V, 50 Hz
teplota vzduchu:15 °C nad teplotu okolí
doba sušení:min. 15 minut (nastavení spínacích hodin)
ASO 02.1
počet párů:5
příkon:320 W
hmotnost:22 kg
ASO 02.2
počet párů:10
příkon:640 W
hmotnost:36 kg
ASO 02.3
počet párů:15
příkon:960 W
hmotnost:50 kg
ASO 02.4
počet párů:20
příkon:1 280 W
hmotnost:64 kg
b
Požadavky na stavební připravenost
  1. Připraven el. přívod 230 V, 50 Hz – kabel CYKY 3C × 1,5 ÷ 2,5 jištěný v rozvaděči jisticím prvkem o jmenovité hodnotě 10 A a zakončený 1 f zásuvkou
b
POZOR! Automatickou sušičku obuvi ASO 02 lze instalovat pouze v prostorách normálních podle ČSN 32 20 00 – 3 a ČSN 32 20 00 – 5 – 51
Kompletní dodávka
  • nosný rám sušičky
  • sušicí jednotky (1–4 ks podle typu sušičky)
  • ovládací panel
  • ventilátory (1–4 ks podle typu sušičky)
  • připojovací kabel s vidlicí
b

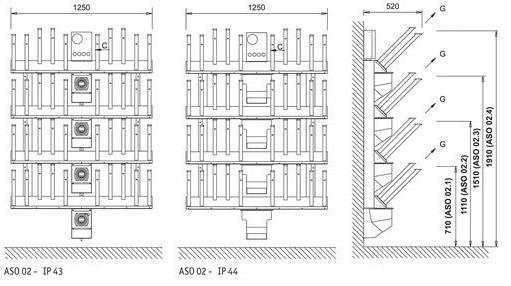

Schéma

Schéma - ASO 02 nerezová sušička obuvi
b
C -EL. PŘÍVOD
G -VÝSTUPVZDUCHU
L -PŘIPOJOVACÍ KABEL S VIDLICÍ (2m)
b
b
Název zbožíCena bez DPH
ASO 02.1 -
nerezová sušička pro 5 párů obuvi - 230V, 50 Hz
19 790 Kč
ASO 02.2 -
nerezová sušička pro 10 párů obuvi - 230V, 50 Hz
35 870 Kč
ASO 02.3 -
nerezová sušička pro 15 párů obuvi - 230V, 50 Hz
52 670 Kč
ASO 02.4 -
nerezová sušička pro 20 párů obuvi - 230V, 50 Hz
68 460 Kč
b
Zde si můžete stáhnout k výrobku
pdfASO 02 katalogový list - ( 565 kB )
pdfASO 02.1 montážní návod - ( 42 kB )
pdfASO 02.2 montážní návod - ( 48 kB )
pdfASO 02.3 montážní návod - ( 47 kB )
pdfASO 02.4 montážní návod - ( 47 kB )
dwgASO 02.1 data pro návrháře - ( 107 kB )
dwgASO 02.2 data pro návrháře - ( 107 kB )
dwgASO 02.3 data pro návrháře - ( 107 kB )
dwgASO 02.4 data pro návrháře - ( 107 kB )
