AUZ 3 INV antivandal tlakový splachovač klozetu pro tělesně postižené

AUZ 3 INV je tlakový splachovač klozetů určený pro sociální místnosti pro tělesně postižené. Dle speciálních požadavků na tyto místnosti je splachovač možné ovládat nezávisle ze dvou míst. Povrchovou část ovládání tvoří robustní nerezové kryty s odolnými piezotlačítky. Tato ovládají elektroniku, která po stisknutí tlačítka pouští přes elektromagnetický ventil tlakovou vodu do klozetu – dochází ke spláchnutí. Voda teče po provozovatelem zvolenou dobu.
Na elektronice lze nastavit také nucenou pauzu po dvou spláchnutích, čímž dojde k zamezení záměrného splachování několikrát za sebou – záměrné plýtvání vodou. Délka nucené pauzy je správcem nastavitelná. Může být i nulová – tedy nucená pauza není.
Automatický splachovač klozetu AUZ 3 INV je určen i pro sociální zařízení, kde je zvýšená možnost ničení zařízení.

Pro ošetření výrobků z nerezu doporučujeme používat přípravek Würth – konzervace (obj. č. 0893 121 K), čištění (obj. č. 893 121 1).

Kompletní dodávka

  • instalační hlavní skříňka s elmag. ventilem, elektronikou a piezotlačítkem
  • instalační skříňka s pomocným ovládacím piezotlačítkem
  • vstupní šroubení
  • výstupní trubka
  • drobný montážní materiál

AUZ 01 INV – nerezový závěsný klozet pro tělesně postižené
KZ 1 – konzola pro zavěšení klozetu
AUZ 02 INV – nerezový klozet pro tělesně postižené, na postavení, odpad dolů
AUZ 03 INV – antivandal nerezový závěsný klozet pro tělesně postižené
AUZ 04 INV – antivandal nerezový klozet pro tělesně postižené, na postavení, odpad dolů
AUZ 08 INV – nerezový klozet pro tělesně postižené, na postavení, odpad dozadu
AUZ 010 INV – antivandal nerezový klozet pro tělesně postižené, na postavení, odpad dozadu
AUM 018 INV – nerezové umyvadlo s madly – pro tělesně postižené
IMP 01, IMR 01, IMS 01, IMS 02 – nerezová madla pro tělesně postižené

Kód výrobku Název výrobku Cena bez DPH Cena s DPH
AUZ 3 INV 10 020  12 124

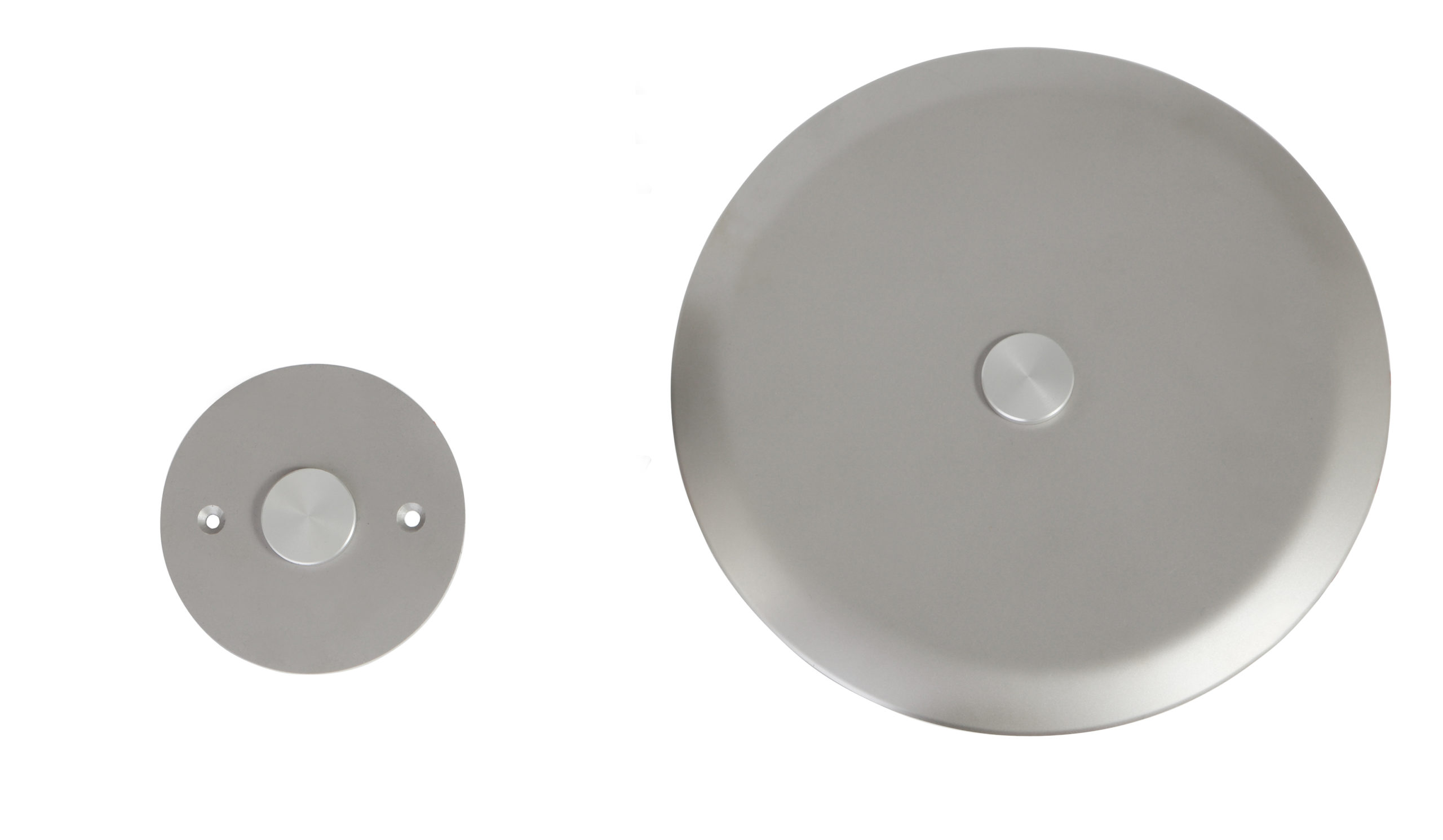

rozměry (hlavní tlačítko) d = 220 mm
rozměry (pomocné tlačítko) d = 90 mm
napájení 12 V, 50 Hz
příkon 6 VA
přívod vody G 3/4“ (1")
doba splachování 1 - 20 s (z výroby nastaveno 5 s)
napájecí zdroj ZAC 1/20 (max. 3 x AUZ 3)
ZAC 1/36L (max. 6 x AUZ 3)
ZAC 1/50 (max. 8 x AUZ 3)
hmotnost 3 kg
  • Připraven přívod vody s průtokem 70 l/min (s filtrem) - podle obrázku.
  • Připravena nika pro hlavní instalační skříňku cca 160 x 160 x 110 mm.
  • Připravena nika pro pomocné ovládací tlačítko d = 75 mm x 60 mm.
  • Přivedeno napájení hlavní skříňky - 12 V, 50 Hz ze zdroje ZAC - kabel 2A x 1,5.
  • Přípraveno propojení hlavního a pomocného tlačítka CYKY 2A x 1,5.
  • Připraven přívod vody ke klozetu - trubka d = 34 mm.

    • A
      přívod vody G 3/4" (1")

n

  • C
    přívod elektřiny 12 V, 50 Hz a signálu z pomocného tlačítka
