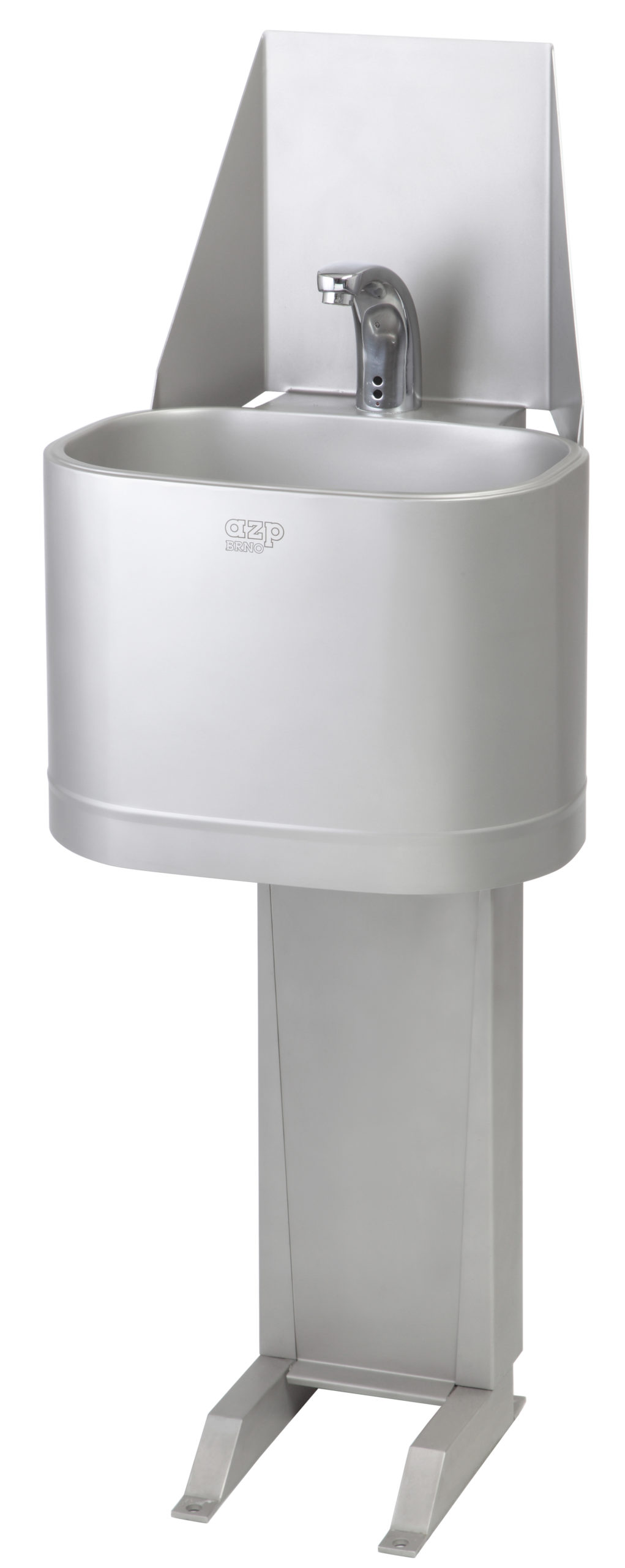

AUM 06 (automatické) stojanové nerezové umyvadlo

AUM 06 je automatické nerezové umyvadlo na stojanu určené pro instalaci do prostoru. Umyvadlo je vybaveno nerezovými zády a výtokovým ramínkem s bezdotykovým ovládáním. Optoelektronický snímač reaguje na ruce pod výtokovým ramínkem – po vložení rukou do zóny snímání se automaticky pustí voda otevřením elektromagnetického ventilu, který zůstává sepnut ještě nastavenou dobu po jejich vyjmutí (doba doběhu).
Základní provedení je možno osadit konzolami:
KR 06 – se zásobníky papírových ručníků a odpadkovým košem
KH 06 – s hadicí pro umývání podlah
KS 06 – pro sanitační nádobku na nože
Teplota vytékající vody pro hadici může být nastavována termostatickým nebo směšovacím ventilem (v případě připojení na jednu vodu není možnost teplotu regulovat). Umyvadlo je vybaveno proti přetlačování teplé vody.
Umyvadlo dodáváme také jako samostatný plášť bez baterie. Při objednávce je nutné vyjasnit velikost otvoru pro stojánkovou baterii. Součástí dodávky je odpad a drobný montážní materiál.
Nerezové umyvadlo AUM 06 svou konstrukcí a provedením splňuje požadavky norem EU. Je určeno do potravinářských provozů a také tam, kde je požadováno zvýšení hygienické úrovně při maximální úspoře vody.
Umyvadla jsou vyrobena z nerezu AISI 304. Pro ošetření výrobků z nerezu doporučujeme používat přípravek Würth – konzervace (obj. č. 0893 121 K), čištění (obj. č. 893 121 1). Pro ošetření chromovaných částí doporučujeme čistící prostředek Larrin.

Kompletní dodávka

  • dřez se stojanem
  • výtokové ramínko s elektronikou
  • elektromagnetický ventil (AUM 06.2 – 2 ks)
  • rohový ventil s fi ltrem (AUM 06.2, .TV – 2 ks)
  • kulový ventil (AUM 06.TV)
  • termostatický ventil (AUM 06.TV)
  • průtokový ohřívač (AUM 06.E)
  • zdroj ZAC E – 12 V, 50 Hz (AUM 06.E)
  • odpadový sifon
  • připojovací hadice
  • drobný montážní materiál

KR 06 – konzola se zásobníkem ručníků a odpadkovým košem
KH 06 – konzola s hadicí
KS 06 – konzola pro sanitační nádobku ST 01
* Na objednávku lze provést přívod i odpad vody zezadu

Kód výrobku Název výrobku Cena bez DPH Cena s DPH
AUM 06 11 570  14 000
AUM 06.1 15 060  18 223
AUM 06.1B 16 220  19 626
AUM 06.2 15 650  18 937
AUM 06.2B 16 810  20 340
AUM 06.E 22 350  27 044
AUM 06.TV 19 120  23 135
AUM 06.TVB 20 280  24 539
KH 3 250  3 933
KR 4 680  5 663
KS 640  774
AUM 06.1 zadní přívod 15 060  18 223
AUM 06.1B zadní přívod 16 220  19 626
AUM 06.2 zadní přívod 15 500  18 755
AUM 06.2B zadní přívod 16 810  20 340
AUM 06.TV zadní přívod 19 120  23 135
AUM 06.TVB zadní přívod 20 280  24 539
AUM 06.E zadní přívod 22 350  27 044
dosah čidla automaticky
přívod vody G 1/2“
odpad 370 × 240 × 150 mm
nastavitelný čas doběhu 0 – 4 s (nastavena 1 s)
AUM 06.1, .2, .TV
tlak vody 0,1 – 1,0 MPa
el. napájení 12 V, 50 Hz, pro bateriové verze 6 V DC (4 x AA baterie)
příkon 6 VA
  10 VA (AUM 06.2)
napájecí zdroj ZAC 1/20 (max. 3 × AUM 06.1, .TV; max. 2 × AUM 06.2)
  ZAC 1/36L (max. 6 × AUM 06.1, .TV; max. 4 × AUM 06.2)
  ZAC 1/50 (max. 8 × AUM 06.1, .TV; max. 5 × AUM 06.2)
krytí IP 55
hmotnost 20 kg
AUM 06.E
tlak vody 0,2 – 0,6 MPa
doporučený tlak 0,3 MPa (bez kolísání a vzduch. bublin)
el. napájení 230 V, 50 Hz
příkon 3 500 W
krytí IP 54
hmotnost 21,5 kg
  • Připraven přívod vody podle obrázku.
  • Připraven odpad d = 40 mm.
  • Připraven kabel pro napájení 12 V, 50 Hz ze zdroje ZAC (kromě AUM 06.E), CYKY 2A × 1,5.
  • Pro AUM 06.E přiveden napájecí kabel CYKY 3C × 1,5 ÷ 2,5.

Schéma - AUM 06 (automatické) stojanové nerezové umyvadlo



  • A – STUDENÁ VODA (AUM 06.2, .TV, .E)


    MÍCHANÁ VODA (AUM 06.1)



    trubka G 1/2" vnitřní



  •

  • B – TEPLÁ VODA (AUM 06.2, .TV, .E)


    trubka G 1/2" vnitřní



  •

  • C – EL. PŘÍVOD
  •

  • D – ODPAD
  •

  • E – ZÓNA SNÍMÁNÍ
