PAD C1.0; PAD C1.0 INV Platební, bezhotovostní, vestavný automat pro otevírání dveří
Automaty série PAD C (dále jenom PAD) slouží pro odblokování (odemčení) dveří nebo turniketu, pomocí bezkontaktní platby nebo mobilní (NFC) platby. PADy jsou vybaveny elektronikou s možností napojení vzdálené podpory (za poplatek) s rozšířenou s rozšířenými funkcemi – např. sběr dat, přehledy transakcí, grafické výstupy, posílaní informativních mailů, chybových hlášek a jiné. Typ platebního terminálu závisí na dohodě mezi bankou a uživatelem, není tedy součástí dodávky. Platební terminál si dodává uživatel. Typově nachystaný pro platební terminál Ingenico Self 2000. Pro plnou funkčnost nutné připojení k internetu.
Automat PAD má použití v místech, kde je třeba otevírat vstupní dveře za poplatek, např. bezobslužné placení WC. Zaplacením platební kartou se odblokuje elektrický zámek a dveře lze otevřít. Při úhradě platební kartou automat pomocí bezkontaktního platebního terminálu odečte nastavenou částku z účtu platícího.
Automat dodáváme také ve verzi PAD C INV, která je navíc rozšířena i o euroklíč pro neplacený vstup hendikepovaných osob.
PAD lze nastavit do dvou funkčních režimů:
- bez blokace dveří – toto nastavení se používá, pokud je automatem ovládaný společný vstup na sociálních zařízení a dveře se otevřou vždy po vhození požadovaného obnosu
- s blokací dveří – toto nastavení se používá, pokud je automatem ovládán vstup do 1 kabinky a v případě jejího obsazení musí být vstup blokován.
Na požadavek může být automat PAD vybaven:
- čtečkou RFID karet s možností přirazení funkce RFID karet – volný/zaměstnanecký vstup, uzavření dávky.
Terminál k platbě pomocí platebních karet
Provozovatel terminálu PAD musí se svou bankou zkomunikovat, jaký typ platebního terminálu jeho banka podporuje. Typově je předpřipraven pro Ingenico Self 2000. Každá z bank podporuje jiný typ a před objednáním je nutné vyspecifikovat konkrétní typ platebního terminálu. Pro zprovoznění automatu je tedy nezbytné vyjasnit předem podmínky s vlastní bankou provozovatele. Podle dodaných podkladů provedeme přípravu na instalaci platebního terminálu do automatu. Terminál si dodá uživatel a doručí ho do sídla AZP. AZP provede instalaci a zprovoznění platebního terminálu s konkrétním typem automatu série PAD. Následně montážní firma provede montáž automatu do objektu provozovatele. Poplatky spojené s vlastním provozem terminálu jsou závislé na podmínkách jednotlivých bank a nejsou součástí dodávky automatu.
Automat PAD C nepřijímá mince, ale pouze platby platební kartou, což zamezuje riziku poškození automatu za účelem zcizení hotovosti.
Kompletní dodávka:
- nerezová skříň
- elektronika
- příprava na osazení platebním terminálem pro bankovní karty typ dle zadání provozovatele, doporučeno Ingenico SELF 2000
- u provedení INV – zámek na euroklíč pro neplacený vstup invalidních osob
- Doba sepnutí výstupu: 1 ÷ 3600 s
- Napájecí napětí: 12 V, 50 Hz
- Příkon platebního automatu: 30 VA, při otevírání dveří 36 VA
- Zatížení napěťového výstupu: dle použitého napájecího zdroje, max. 0,6 A.
- Doporučený zdroj napětí: ZAC 1/50
- Teplota okolí: -20 ÷ 70°C – nutno chránit před deštěm
- Materiál: nerez AISI 304, povrch kartáčovaný.

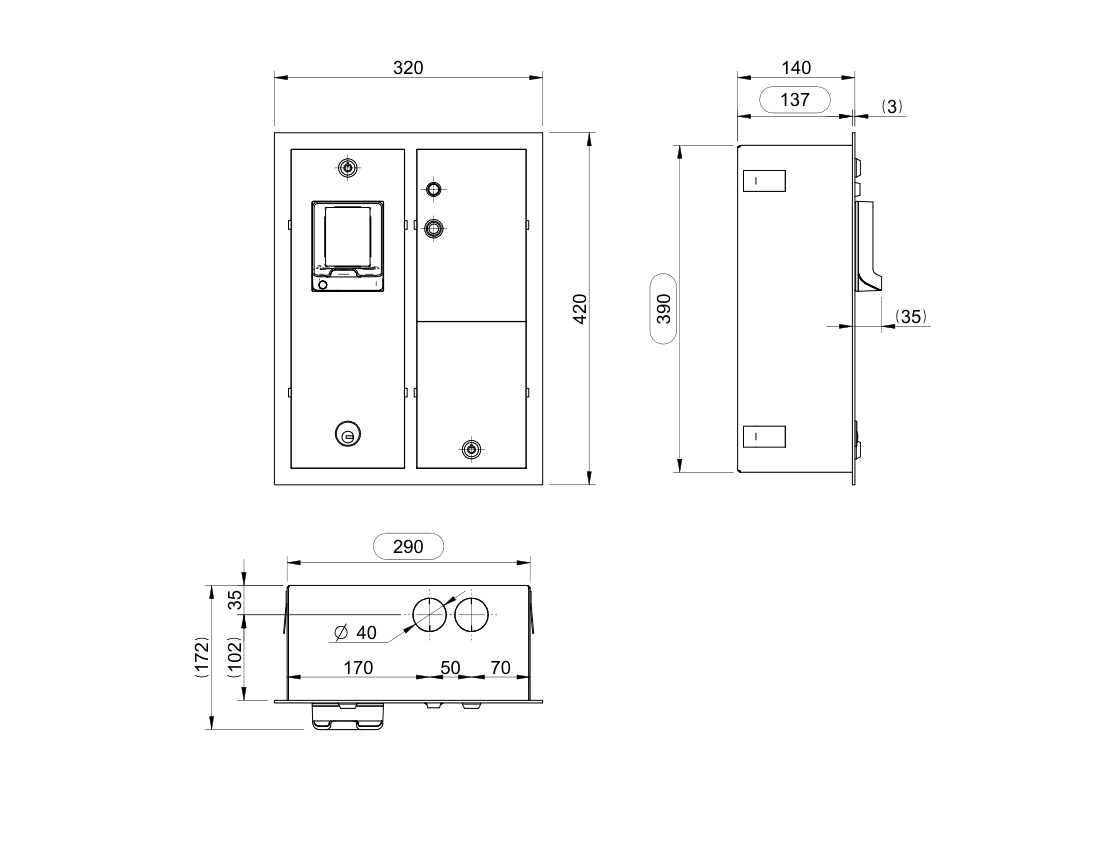

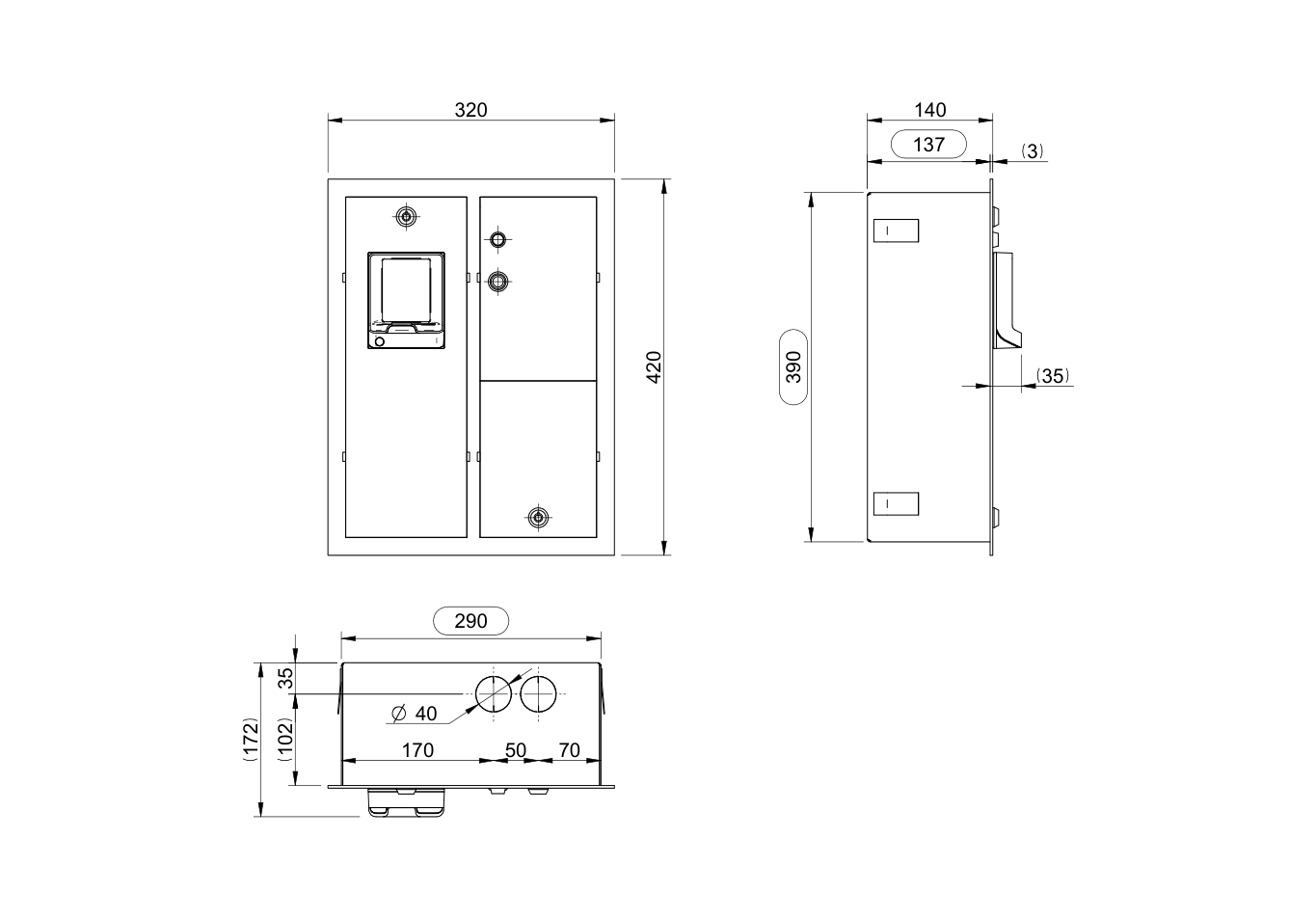

podrobnější schématické znázornění a informace naleznete v nabídkovém výkresu ke konkrétnímu typu PADu.
- Připravena nika pro zabudování: 300 × 400 × 140(+20/-0) mm
- HUSÍ KRK(-Y) vnější průměr MAX. ⌀ 40 mm – pozice dle vý
- Napájecí kabel 12 V AC ze zdroje (ZAC 1/50), libovolná dvoulinka o průřezu vodiče 0,5 - 1 mm2, např. CYSY 2 x 0,75.
- Připojení dveřního kontaktu - libovolná dvoulinka o průřezu vodiče 0,35 - 1 mm2 (např. V03VH-H 2 x 0,35 rč CYH) – pouze pro variantu s blokováním dveří.
- Kabel mezi automatem a dveřním zámkem (případně i magnetickým spínačem), libovolná dvoulinka o průřezu vodiče 0,35 - 1 mm2 (např. V03VH-H 2 x 0,35 bč CYH
- připojení k internetu dle místních podmínek (vedeno husím krkem s napájením, nebo extra):
- kabelový internet – standard
- Zákazník zajistí připojení UTP kabelem, koncovka RJ45. (min. Ø 30 husího krku)
- alternativní připojení:
- LTE
- Data Router s externí anténou dodá AZP Brno.
- Zákazník zajistí datovou SIM kartu s deaktivovaným PINem.
- Velikost SIM karty – standard SIM, nebo menší + adaptér.
- Připraveno vyvedení kabelu externí antény – vodicí provázek v husím krku. Umístění antény v dosahu 6 m kabelu od zařízení. Anténa samolepicí.
- kabelový internet – standard
- Elektrický dveřní zámek s připojením na 12 V AC nebo 230 V AC (pokud jiné napětí, pak individuální zdroj nutno zajistit zákazníkem). V případě spínání zámku na 230 V AC je nutno dodat externí relé s cívkou na 12 V AC.

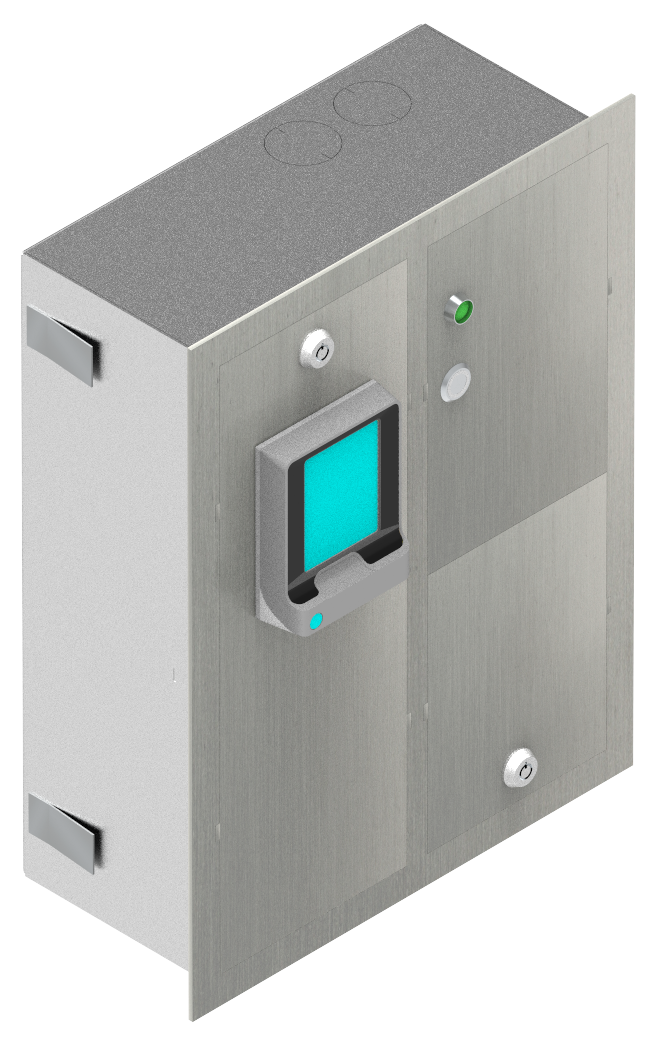

PAD C1.0

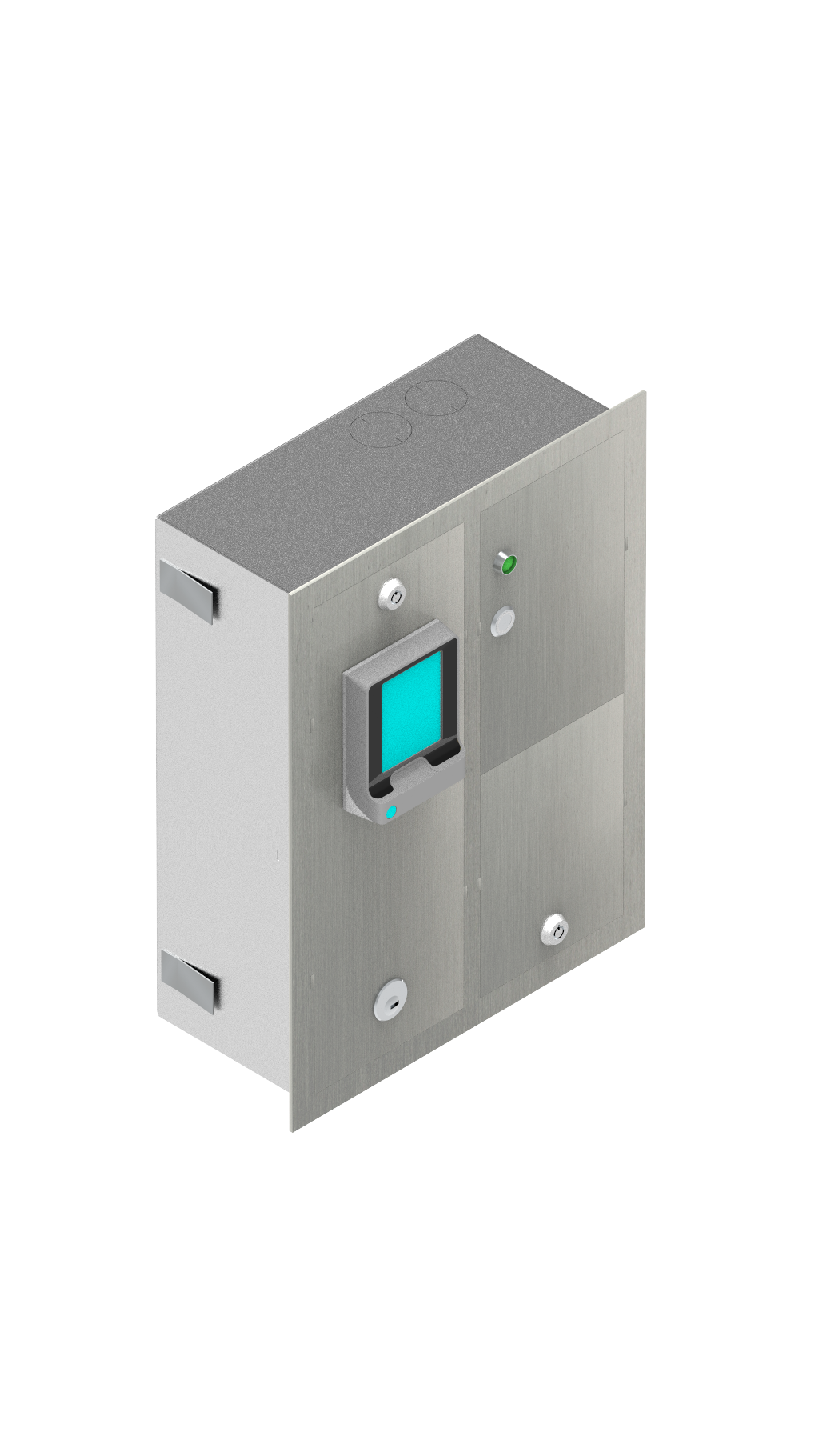

PAD C1.0 INV
